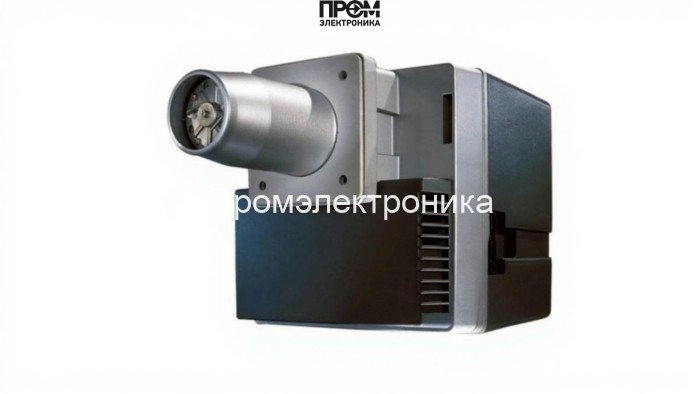

Газовая/дизельная горелка Weishaupt WGL 30 F/1-A, 3/4

Техническое описание газо‑дизельной горелки Weishaupt WGL 30 F/1‑A, Rp 3/4"

Weishaupt WGL 30 F/1‑A — промышленная комбинированная газо‑дизельная горелка прогрессивного типа, рассчитанная на тепловую мощность 75–300 кВт. Конструкция спроектирована для длительной автоматизированной эксплуатации в котельных, теплогенераторах и промышленных установках при противодавлении -1…3 мбар. Техническое решение обеспечивает низкий расход топлива (6–25 кг/ч) и минимальные выбросы, совместимо с требованиями современных энергоэффективных стандартов и интеграции в системы удалённого мониторинга.

Краткие технические данные

• Тип: комбинированная (газ/дизель), прогрессивное исполнение;
• Мощность: 75–300 кВт;
• Питание: 220 В;
• Длина пламенной трубы: 155 мм, фланец Rp 3/4";
• Рабочая температура: -15…+40 °C; вес 35 кг; габариты 65.5×45×40 см;
• Расход топлива ориентировочно: 6–25 кг/ч.

Конструкция и состав (основные узлы горелки)

• Топливный насос — обеспечивает дозированную подачу жидкого топлива при переходе на дизельный режим;
• Датчик пламени — контроль наличия устойчивой искры/пламени и сигнализация аварийного отключения;
• Топочный автомат (контроллер горения) — логика запуска/останова, управление последовательностью и защитами;
• Трансформатор розжига — формирует высоковольтный импульс для зажигания топлива на электродах;
• Реле давления — контроль давления топлива/газа в подающей магистрали и блокировки при отклонениях;
• Форсунки — распыление жидкого топлива с заданной дисперсностью для стабильного горения;
• Сервопривод — регуляция воздушной заслонки и дозирования по заданной характеристике;
• Клапаны (включая двойной электромагнитный клапан) — запорные и предохранительные элементы подачи топлива;
• Электроды — инициаторы искрового розжига и контроля пламени.

Функциональные принципы и роли узлов

• Последовательный запуск: контроллер проверяет герметичность клапанов, затем включает насос/вентилятор и инициирует розжиг трансформатором через электроды.
• Диагностика пламени: датчик пламени в реальном времени подтверждает устойчивость горения и при потухании вызывает аварийное отключение.
• Регулирование подачи: сервопривод совместно с форсунками и реле давления поддерживают заданную мощность и оптимальную смесь «топливо‑воздух».
• Безопасность: многоточечная защита — электромагнитные клапаны, реле давления и топочный автомат минимизируют риск протечек и некорректных запусков.

Эксплуатация и обслуживание

• Регулярный осмотр фильтра газа и фильтрующих элементов, проверка электромагнитных клапанов и уплотнений;
• Тестирование трансформатора розжига и состояния электродов при плановом ТО;
• Калибровка топочного автомата и проверка сигнатур датчика пламени перед сезоном эксплуатации;
• Рекомендуется комплект запасных частей: фильтр, уплотнения, электромагнитный клапан, форсунки и диагностический модуль контроллера.

Описание ориентировано на специалистов по монтажу и сервису: приведённый набор узлов и их функциональные роли позволяют быстро интегрировать WGL 30 F/1‑A в существующие тепловые схемы и обеспечить соответствие современным требованиям энергоэффективности и безопасности.
