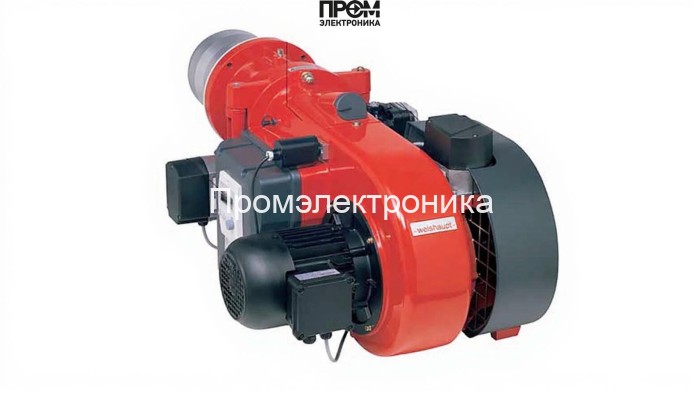

Газовая горелка Weishaupt WM-G 10/2-A, 1 1/2, исп. ZM-LN

Газовая горелка Weishaupt WM-G 10/2-A, 1 1/2, исп. ZM-LN — техническое описание

Данный документ представляет сжатое, но ёмкое техническое описание горелки Weishaupt WM-G 10/2-A (исп. ZM-LN) для инженеров по проектированию, монтажу и сервисному обслуживанию. Горелка рассчитана на диапазон мощности 75–630 кВт и предназначена для установки в водогрейные и паровые котлы малого и среднего типа. Конструкция оптимизирована под прогрессивную модуляцию, обеспечивает стабильное горение при противодавлении от -2 до 7 мбар и рабочем давлении газовой рампы 10–28 мбар.

Краткие технические параметры

• Мощность: 75–630 кВт
• Длина пламенной трубы: 143 мм
• Электропитание: 220/380 В
• Электродвигатель: 1060 Вт
• Потребляемая мощность: 55–300 Вт
• Вес: 60 кг; габариты: 95.6 × 58.6 × 44.5 см
• Диапазон рабочей температуры: −15…+40 °C
• Тип соединения: Rp 1 1/2"

Конструкция и ключевые узлы

Модульная архитектура обеспечивает лёгкий доступ к сервисным компонентам и быструю замену узлов. Горелка включает проверенные технические решения для обеспечения безопасности, точной модуляции и долговечной эксплуатации.

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении и компенсирует колебания сети.
• Датчик пламени — оптический/ионный контроллер фиксации наличия факела, интегрируется с блоком управления.
• Топочный автомат — программируемый модуль управления пуском, остановом и блокировками по безопасности.
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искрового разряда на электроды.
• Реле давления — контролирует давление в газовом тракте и передаёт сигналы на аварийную автоматику.
• Форсунки — высокоточные сопла формирования факела, обеспечивают оптимизированное смешение топлива с воздухом.
• Сервопривод — обеспечивает точную позиционную модуляцию заслонок и клапанов при изменении нагрузки.
• Клапан — секция запорных и регулирующих клапанов с электропневматическим приводом и уплотнениями промышленного класса.
• Электроды — искровые электроды для розжига и контрольные электроды для оценки стабильности горения.

Эксплуатация и обслуживание

• Регламент: ежемесячная визуальная проверка, полугодовая проверка электродов и форсунок, годовой капитальный сервис.
• Контроль параметров: напряжение питания 220/380 В, давление рампы 10–28 мбар, допускаемое противодавление −2…+7 мбар.
• Профилактика: чистка головы сгорания, проверка кабельных соединений трансформатора розжига и замена изношенных уплотнений.

Weishaupt WM-G 10/2-A — решение для объектов, требующих точной модуляции, низких выбросов и высокой надёжности при промышленной эксплуатации.
