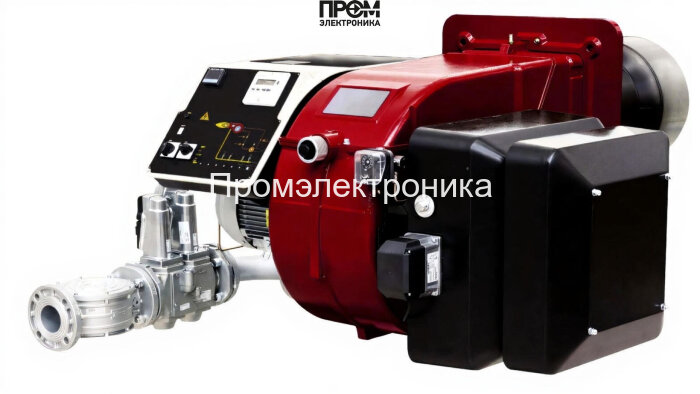

Газовая горелка CIB Unigas R512A M-.PR.S.RU.A.1.100.EA

Газовая горелка CIB Unigas R512A — техническое описание

Техническое описание горелки CIB Unigas R512A сформировано с расчётом эксплуатационных требований промышленных котельных и критериев SEO 2026 года: максимальная релевантность запросам «газовая горелка», «модуляция мощности», «R512A для котлов DN100». Установка обеспечивает стабильную работу на природном и сжиженном газе в диапазоне мощности 600–4500 кВт, отличается точной электронно‑механической модуляцией и простотой интеграции в существующие тепловые схемы.

Конструктивные узлы и назначение

• Топливный насос — обеспечивает стабильную подачу газа к рампе, рассчитан на рабочие давления, совместимые с диапазоном 4.5–42.5 мбар.
• Газовая рампа и форсунки — распределяют топливо по головке сгорания; конструкция форсунок оптимизирована для равномерной смеси и минимизации выбросов.
• Датчик пламени — мультисенсорная система контроля, реализует оперативное отключение при детекции нестабильного горения.
• Топочный автомат — электронный блок управления EA с программируемой логикой модуляции и защитными алгоритмами.
• Трансформатор розжига и электроды — формируют надёжный поджиг; электроды выполнены из материалов с повышенной стойкостью к коррозии и нагару.
• Реле давления — контролирует противодавление в камере горения (0–18 мбар) и взаимодействует с системой безопасности.
• Сервопривод — обеспечивает точную позиционную регулировку заслонок и клапанов при модуляции мощности.
• Клапан(ы) — дублированная система запорных клапанов обеспечивает ступенчатую и аварийную блокировку подачи топлива.

Ключевые технические параметры

• Мощность: 600–4500 кВт
• Пламенная труба: 530×340 мм, типовая, рассчитана на DN 100
• Давление рампы: 4.5–42.5 мбар; противодавление: 0–18 мбар
• Электропитание: 220/380 В, потребляемая мощность 9700 Вт, электродвигатель 9200 Вт
• Вес и габариты: 290 кг; 168.3 × 172.6 × 76.4 см
• Класс пылевлагозащиты: IP40; рабочая температура: −10…+50 °C

Эксплуатация и обслуживание

• Ежегодная проверка головки сгорания, очистка пламенной трубы и проверка состояния электродов.
• Контроль давления рампы и тестирование реле давления при пусконаладочных работах.
• Проверка работы датчика пламени и алгоритмов топочного автомата, тестирование сервоприводов и клапанов.
• Использование рекомендованных расходных материалов: свечи поджига, уплотнения фланцев, фильтры газовой рампы.

Горелка CIB Unigas R512A спроектирована для надёжной, энергоэффективной и экологической эксплуатации на промышленных и коммунальных объектах. Интеграция стандартных фланцев DN100 и модульная компоновка упрощают монтаж и сервис. Для технической поддержки и адаптации под конкретный котёл рекомендуется предоставлять паспортные параметры котла и данные по противодавлению.
