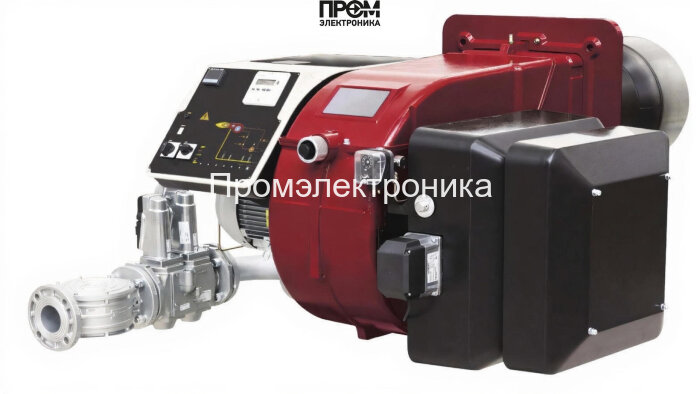

Газовая горелка CIB Unigas R512A M-.PR.S.RU.A.1.50.EA

Газовая горелка CIB Unigas R512A — техническое описание и состав узлов

Газовая горелка CIB Unigas R512A — промышленный модуль для прямого сжигания природного и сопутствующего газа, спроектированный в прогрессивно‑механическом исполнении с электронным управлением (EA). Конструкция предназначена для установки на паровые и водогрейные котлы малой и средней мощности, обеспечивает стабильное горение в диапазоне мощности 600–4500 кВт и адаптирована к изменению параметров газоподачи и противодавления.

Краткие технические параметры

• Мощность: 600–4500 кВт
• Диаметр пламенной трубы: 340 мм; длина: 530 мм
• Электродвигатель: 9200 Вт; потребляемая мощность — 9700 Вт
• Давление газовой рампы: 9–218 мбар; противодавление: 0–18 мбар
• Расход газа: 63–476 нм³/ч
• Класс защиты: IP40; уровень шума: 85 дБ
• Габариты: 168.3 × 159 × 76.4 см; вес: 290 кг
• Тип соединения: Rp 2"

Комплектация и основные узлы

• Корпус и голова сгорания — опорная рама и фланцевое соединение Rp 2" для установки на котёл.
• Топливный насос — обеспечивает стабильную подачу топлива к газовой рампе и форсункам, компенсирует временные перепады давления в газовой сети.
• Газовая рампа и форсунки — регулируемые форсунки, обеспечивающие точную дозировку и равномерное распыление топлива по камере сгорания.
• Сервопривод механики подачи воздуха/газа — точное позиционирование заслонок и кулачка для реализации прогрессивной‑механической модуляции.
• Клапанная группа (включая основной клапан) — набор запорных и предохранительных клапанов для отсечки подачи топлива при останове или аварии.
• Датчик пламени — электронный мониторинг факела для быстрого отключения при нестабильном горении или уходе пламени.
• Трансформатор розжига и электроды — система высоковольтного зажигания для надёжного воспламенения газовоздушной смеси; электроды унифицированы для замены и обслуживания.
• Топочный автомат — блок управления последовательностью пуска/остановки, реализующий алгоритмы безопасности и интерфейс с внешней системой управления котельной.
• Реле давления — следит за давлением в газовой рампе, интегрируется с управляющей логикой для предотвращения эксплуатации вне допустимых параметров.

Преимущества конструкции

• Модульность — узлы доступны для диагностики и замены, минимизируют время простоя.
• Прецизионное управление подачей топлива и воздуха за счёт сервопривода и прогрессивной механики с электронным управлением (EA).
• Повышенная безопасность — комбинация датчика пламени, реле давления и клапанной группы обеспечивает многоуровневую защиту.
• Унификация компонентов (форсунки, электроды, трансформатор розжига) упрощает сервис и наличие запасных частей.

Интеграция, обслуживание и SEO‑ориентированная информация

Горелка CIB Unigas R512A ориентирована на быструю интеграцию в существующие котельные схемы: стандартный фланец Rp 2", питание 220/380 В и сигнальные интерфейсы позволяют подключать систему к АСУ ТП. Рекомендуется регулярное плановое обслуживание: проверка герметичности рампы, контроль состояния форсунок и электродов, тестирование датчика пламени и реле давления, а также контроль работоспособности трансформатора розжига и сервопривода. Технически корректная эксплуатация продлевает ресурс узлов и поддерживает КПД установки.
