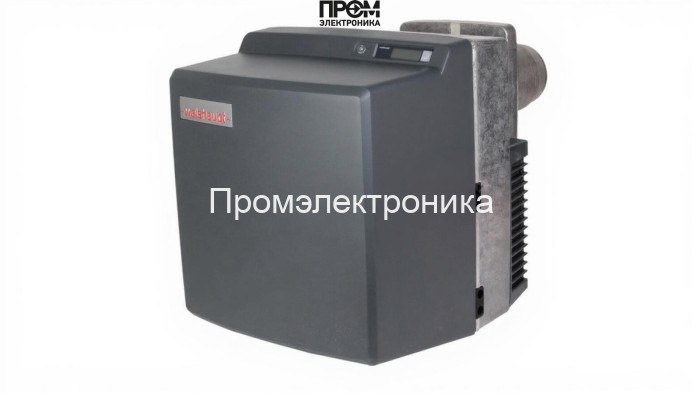

Газодизельная горелка Weishaupt WGL 40/1‑A, DN 65 — техническое описание и состав

Комбинированная газодизельная горелка Weishaupt WGL 40/1‑A (исп. ZM) представляет собой промышленный модульный блок для надежного и экономичного сжигания топлива в диапазоне мощности 125–550 кВт. Конструкция ориентирована на эксплуатацию в паровых и водогрейных котлах, где важны стабильность пламени, безопасность и простота сервисного обслуживания. Горелка обеспечивает плавное регулирование тяги и подачи топлива, работает при электропитании 220 В и монтируется фланцем DN 65. Длина стандартной пламенной трубы — 155 мм.

Ключевые преимущества

• Высокая энергетическая плотность и равномерность горения при широкой регулировке мощности;
• Комбинированная схема работы (газ/дизель) — автоматический переход без снижения КПД;
• Модульная конструкция упрощает замену узлов и техническое обслуживание;
• Снижение эксплуатационных рисков за счет интегрированных систем контроля и безопасности;
• Соответствие требованиям промышленных котельных и систем теплоснабжения 2026 года по энергоэффективности и мониторингу.

Составные основные узлы и их функции

Горелка состоит из набора ключевых компонентов, каждый из которых выполняет критическую роль в процессе подготовки и подачи топлива, розжига и контроля пламени:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением, гарантируя постоянную производительность форсунок;
• Форсунки — дозируют и распыляют жидкое топливо для оптимального смешивания с воздухом и равномерного горения;
• Датчик пламени — мгновенно фиксирует наличие/отсутствие пламени и передает сигнал в управляющий блок для безопасного отключения;
• Топочный автомат — реализует алгоритмы воспламенения, контроля и остановки горелки, обеспечивает согласование режимов при переключении топлива;
• Трансформатор розжига — генерирует искровой разряд для надежного запуска горения в любых эксплуатационных условиях;
• Реле давления — контролирует давление в системе подачи топлива/газа и блокирует работу при выходе параметров за допустимые пределы;
• Сервопривод — управляет положением дроссельных заслонок и клапанов для точной регулировки подачи воздуха и топлива;
• Клапан — запорные и регулирующие элементы газовой и топливной магистрали, обеспечивают герметичность и безопасность;
• Электроды — поддерживают устойчивый розжиг и формирование стабильной искры в стартерной фазе.

Рекомендации по эксплуатации и обслуживанию

• Проводить регулярную проверку состояния форсунок, электродов и датчика пламени для сохранения качества розжига;
• Контролировать давление в рампе (14–29 мбар) и противодавление (-2…7 мбар) для стабильности горения;
• Планово обслуживать топливный насос и проверять герметичность клапанов и соединений;
• Обеспечить корректную настройку топочного автомата и реле давления для автоматического перехода между режимами.

Weishaupt WGL 40/1‑A — решение для промышленных котельных, где требуются надежность, простота интеграции и соответствие современным стандартам энергоэффективности и безопасности.
