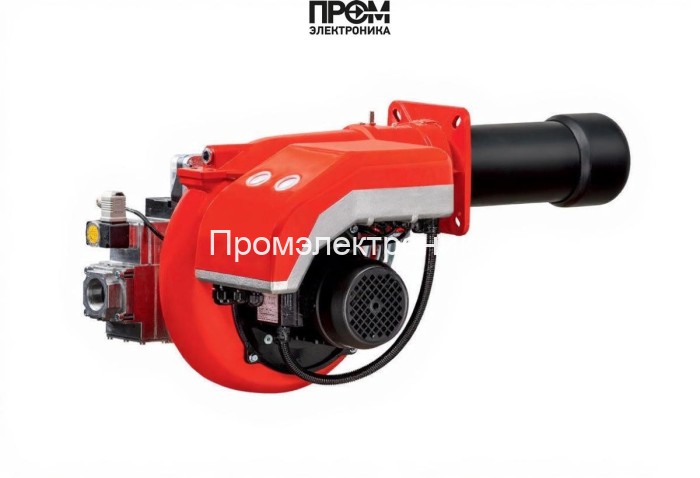

Газовая горелка FBR GAS P 100/M CE TL EVO + R. CE DN65-FS65

Техническое описание газовой горелки FBR GAS P 100/M CE TL EVO + R. CE DN65‑FS65

Газовая горелка FBR GAS P 100/M CE TL EVO — промышленное техническое решение для котельных и технологических установок с выходной мощностью 200–1163 кВт. Конструкция разработана для долговременной эксплуатации в диапазоне температур от −15 до +40 °C и обеспечивает точное управление подачей топлива и стабильность факела при переменном давлении в сети.

Ключевые конструктивные элементы

• Топливный насос — обеспечивает постоянную подачу газа на рампу при заданном давлении.
• Датчик пламени — электронный контроль наличия и качества горения, быстрый отклик на нарушения.
• Топочный автомат — блок управления последовательностью розжига, контроля и аварийной защиты.
• Трансформатор розжига — формирует высоковольтный искровой импульс для электронодов; надежное воспламенение при любых рабочих режимах.
• Реле давления — мониторинг давления в газовом тракте; реализует защитное отключение при отклонениях от заданных значений (7.2–29 мбар рампы).
• Форсунки — оптимизированная геометрия распыла для равномерного распределения смеси в пламенной трубе (удлинённая, 385 мм).
• Сервопривод — прецизионное управление дроссельными и запорными механизмами для точной модуляции мощности.
• Клапан — многоступенчатая запорная система с высокой герметичностью и быстрым откликом при авариях.
• Электроды — высокотемпературные износостойкие электроды розжига и контроля пламени.

Технический профиль и параметры

• Мощность: 200–1163 кВт, расход газа 20–117 нм³/ч.
• Электропитание: 220/380 В, электродвигатель 2200 Вт, потребляемая мощность 2700 Вт.
• Противодавление: −0.2 … 10 мбар; класс защиты IP40; уровень шума 82 дБ.
• Вес и габариты: 87 кг, 66 × 74.8 × 61.1 см; комплектуется головой сгорания и рампой.

Применение и эксплуатация

Модель подходит для паровых и водогрейных котлов средней и большой мощности, термомасляных и теплообменных установок. Модульная конструкция упрощает монтаж, замену узлов и интеграцию в системы автоматизации. Регулярное техническое обслуживание предусматривает проверку герметичности газового тракта, диагностику датчика пламени и трансформатора розжига, очистку форсунок и контроль работы сервопривода и клапанов.

Преимущества для проекта

• Широкая модуляция мощности и высокая стабильность факела при глубокой пламенной трубе 385 мм.
• Комплекс защитных элементов: реле давления, топочный автомат и датчик пламени обеспечивают безопасность и минимальные простои.
• Удобство интеграции в современные решения с удалённым мониторингом и адаптацией к системам 2026 года.

Рекомендуется использовать горелку в проектах с требованием точного управления подачей топлива и повышенной безопасности при промышленной эксплуатации.
