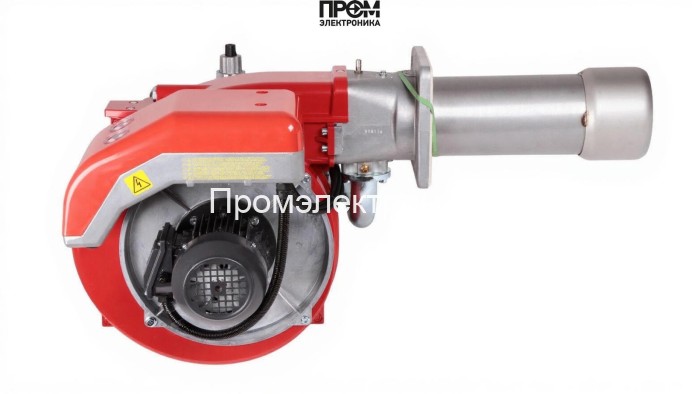

Газовая горелка FBR GAS XP 60 CE TL EVO + R. CE D1"-S

Газовая горелка FBR GAS XP 60 CE TL EVO + R. CE D1"-S — техническое описание

Предлагаемая газовая горелка FBR GAS XP 60 CE TL EVO представляет собой промышленный агрегат одноступенчатого типа с удлинённой пламенной трубой (335 мм), разработанный для эффективного и стабильно контролируемого сжигания природного и попутного газа в котельных и технологических печах. Диапазон тепловой мощности 232–630 кВт и расход топлива 23.4–52.6 нм³/ч делают модель универсальной для средних промышленных и коммунальных объектов. Устройство спроектировано с учётом требований надёжности, быстрой интеграции в щитовую автоматику и минимизации тепловой нагрузки на порт котла.

Ключевые параметры

• Мощность: 232–630 кВт;
• Тип: одноступенчатая газовая горелка;
• Длина пламенной трубы: 335 мм (удлинённая);
• Электропитание: 220 / 380 В;
• Электродвигатель: 740 Вт, потребляемая мощность до 935 Вт;
• Давление газа на рампе: 10.4–58.4 мбар; расход: 23.4–52.6 нм³/ч;
• Рабочая температура: −15…+70 °C; противодавление: −0.1…9 мбар.

Конструкция и составные элементы

Модульная конструкция обеспечивает простую замену узлов и адаптацию к требованиям проекта. В составе горелки присутствуют ключевые компоненты, обеспечивающие управляемость, безопасность и стабильность горения:

• топливный насос — обеспечивает стабильную подачу газовоздушной смеси при изменениях давления в магистрали;
• датчик пламени — фиксирует наличие факела и обеспечивает мгновенную остановку в случае погасания;
• топочный автомат — контролирует последовательность розжига, времени прогрева и защиты системы;
• трансформатор розжига — генерирует необходимое напряжение для устойчивого образования искры при пуске;
• реле давления — контролирует давление в рампе и предотвращает работу при выходе параметров за пределы допуска;
• форсунки — формируют геометрию факела и обеспечивают равномерное распределение топлива по пламенной трубе;
• серво-привод — управляет положением заслонок и дозированием подачи воздуха/газа;
• клапан — запорный элемент безопасности, реализующий автоматическое перекрытие подачи топлива;
• электроды — обеспечивают надёжный розжиг и устойчивую искру при пуске.

Преимущества и интеграция

• Высокая адаптивность к изменениям давления газа и противодавлению в камере сгорания;
• Удлинённая пламенная труба снижает термическую нагрузку на огнеупорные элементы;
• Модульность упрощает сервис и модернизацию узлов (форсунок, клапанов, датчиков);
• Соответствие промышленным стандартам безопасности и простота интеграции в щитовую автоматику заказчика.

Рекомендации по эксплуатации

• Регулярная проверка датчиков, электродов и форсунок для сохранения стабильного розжига;
• Контроль давления рампы и состояния реле давления при плановых проверках;
• Использование рекомендованной электроники и защитных устройств при работе в температурном диапазоне −15…+70 °C.

Газовая горелка FBR GAS XP 60 CE TL EVO — оптимальное решение для систем, где требуются надёжность, управляемость и экономичная эксплуатация при мощностях до 630 кВт.
