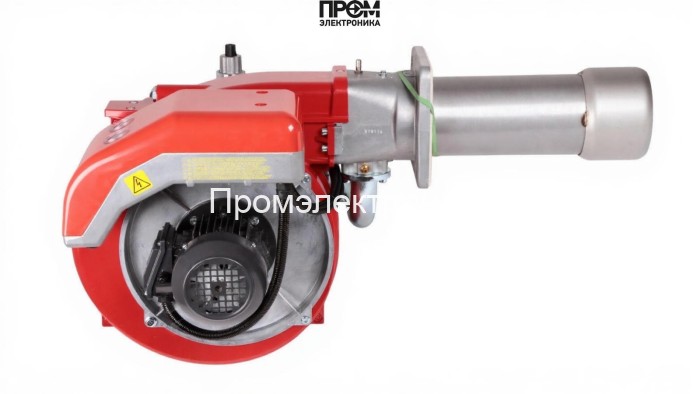

Газовая горелка FBR GAS XP 60 CE TC EVO + R. CE D1" 1/2-S

Газовая горелка FBR GAS XP 60 CE TC EVO + R. CE D1" 1/2-S — техническое описание

Представленная горелка FBR GAS XP 60 CE TC EVO — промышленная газовая горелка одноступенчатого типа, рассчитанная на диапазон мощности 223–630 кВт. Конструкция разработана с приоритетом надёжности, модульности и простоты сервисного обслуживания. Устройство обеспечивает стабильную работу при давлении газа на рампе 3.2–16.9 мбар и противодавлении до 9 мбар, потребляемая электрическая мощность составляет 935 Вт, электродвигатель — 740 Вт. Питание: 220/380 В. Рабочая температура от −15 до +70 °C.

Ключевые узлы и составные элементы

• Топливный насос — обеспечивает дозированную подачу газа в рампу и устойчивость расхода при изменении входного давления; снабжен уплотнениями для уменьшения утечек и продления межсервисного интервала.
• Датчик пламени — оптический модуль контроля наличия горения с быстрым временем отклика; интегрируется с системой безопасности котла и топочным автоматом.
• Топочный автомат — логический контроллер последовательности розжига/остановки, реализует алгоритмы предохраной блокировки, самодиагностики и интерфейс для внешнего управления.
• Трансформатор розжига — генерирует импульс высокого напряжения для электронных электродов; спроектирован для длительной работы при заводских режимах с минимальным износом.
• Реле давления — контролирует избыточное и недостаточное давление в газовой системе, автоматически блокирует подачу топлива при превышении предельных значений.
• Форсунки — точные распылители/распределители потока газа, выполнены из коррозионно-стойких материалов; обеспечивают оптимальную смесительную геометрию и стабильность горения при разных нагрузках.
• Сервопривод — электромеханический привод регулировки заслонок и клапанов, реализует корректировку подачи воздуха/газа при динамических изменениях рабочих условий.
• Клапан — запорные и предохранительные клапаны в газовой рампе, сертифицированы для промышленных газовых систем; оснащены механизмом быстрого перекрытия в аварийных ситуациях.
• Электроды — комплект розжига и ионизационного контроля пламени; обеспечивают надёжное зажигание и мониторинг стабильности горения в широком диапазоне рабочего газа.

Технические особенности и эксплуатация

• Модульная конструкция головы сгорания и газовой рампы — облегчает замену форсунок, электродов и сервисных узлов без полного демонтажа горелки.
• Оптимизированный расход газа 23.4–52.6 нм³/ч при полной и частичной нагрузке; экономичная настройка обеспечивает снижение удельного расхода топлива.
• Длина пламенной трубы 250 мм — стандартное исполнение для интеграции с типовыми котельными камерами.
• Совместимость с промышленными котлами мощностью 223–630 кВт и возможностью крепления стандартной пламенной трубы.

Рекомендации по техническому обслуживанию

• Плановая проверка и очистка форсунок, электродов и топливных каналов каждые 3–6 месяцев в зависимости от режима эксплуатации.
• Проверка работоспособности датчика пламени и топочного автомата при каждом плановом сервисе; замена трансформатора розжига по результатам диагностики.
• Контроль герметичности газовой рампы и состояния реле давления; при обнаружении износа — замена запорных клапанов и уплотнений.
• Использование оригинальных запасных частей и регулировок, рекомендованных производителем, для сохранения заводских характеристик и соответствия нормам безопасности.

GAS XP 60 CE TC EVO рассматривается как современное решение для предприятий, требующих стабильного теплового режима и высокой надёжности. Техническая архитектура с выделенными узлами контроля пламени, управления розжигом и безопасности соответствует актуальным требованиям промышленной эксплуатации и упрощает интеграцию в существующие системы котлового хозяйства.
