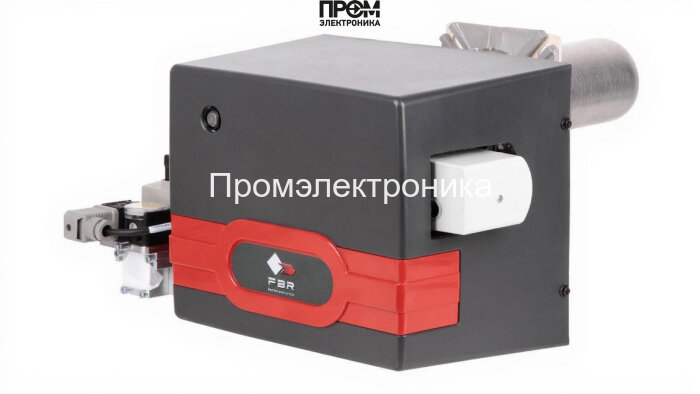

Газовая горелка FBR GAS X2/M CE TC + R. CE D3/4"- S

Газовая горелка FBR GAS X2/M CE TC + R. CE D3/4" - S — техническое описание

Краткое техническое резюме: модульная газовая горелка FBR GAS X2/M обеспечивает стабильное и регулируемое горение в диапазоне мощности 15–93 кВт. Конструкция и подбор комплектующих ориентированы на промышленные котельные и технологические печи, где важны безопасность, точность модуляции и простота обслуживания.

Ключевые технические параметры

• Тип топлива: газ
• Мощность: 15–93 кВт
• Пламенная труба: 85 мм
• Электропитание: 220 В, потребляемая мощность 130 Вт
• Электродвигатель: 75 Вт
• Расход газа: 4.1–9.4 нм³/ч
• Давление на рампе: 3.4–24 мбар; противодавление до 2.4 мбар
• Класс защиты: IP40; рабочая температура: -15…+40 °C
• Габариты и масса: 45.5×43.2×28 см, 13 кг

Основные узлы и элементы конструкции

В конструкцию горелки входят функциональные блоки, гарантующие безопасную и экономичную работу:

• Топливный насос — обеспечивает стабильную подачу газа и компенсирует перепады давления в магистрали.
• Датчик пламени — контролирует наличие горения и инициирует аварийную защиту при его исчезновении.
• Топочный автомат — центральный контроллер управления стадиями запуска, горения и останова.
• Трансформатор розжига — формирует искру для надёжного поджига смеси при запуске.
• Реле давления — контролирует давление газа в рампе и защищает систему от перегрузок.
• Форсунки — распределяют топливную смесь для оптимального факела и высокой тепловой эффективности.
• Сервопривод — управляет дросселированием и модуляцией подачи топлива в зависимости от нагрузки.
• Клапан — электромагнитный запорный механизм для быстрого перекрытия подачи газа при аварии.
• Электроды — элементы зажигания и измерения плазмы, выполненные для длительной эксплуатации в агрессивной среде.

Особенности эксплуатации и обслуживания

• Регулярная проверка датчика пламени, электродов и форсунок — не реже одного раза в сезон.
• Контроль давления на рампе и состояние реле давления при пусконаладке и периодическом обслуживании.
• Проверка работоспособности трансформатора розжига и топочного автомата для предотвращения ложных остановов.
• Своевременная диагностика сервопривода и клапанов для сохранения точности модуляции мощности.

Совместимость и применение

• Подходит для дымогарных и водогрейных котлов малого и среднего класса, модульных котельных и промышленных печей.
• Рекомендуется для модернизации котлоагрегатов, где необходима точная регулировка и высокая безопасность горения.

Горелка FBR GAS X2/M спроектирована с прицелом на длительную службу и простую интеграцию в современные системы отопления и технологического процесса. Для уточнения настроек и подбора комплектующих обратитесь к специалистам по газовым горелкам.
