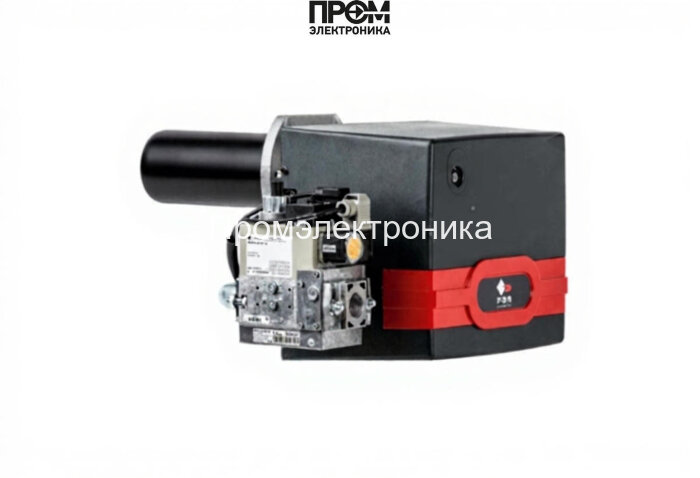

Газовая горелка FBR GAS X3/M CE TL + R. CE D1"1/4 - S

Газовая горелка FBR GAS X3/M CE TL — техническое описание и состав

Представленная горелка FBR GAS X3/M CE TL разработана как модульное промышленное решение для эффективного и управляемого сжигания природного и сжиженного газа в котельных и технологических печах. Применена прогрессивная схема горения, обеспечивающая стабильность пламени при частичных нагрузках и снижение эмиссий. Конструкция ориентирована на длительную эксплуатацию, простоту сервиса и интеграцию в существующие фланцевые системы DN 25.

Ключевые технические элементы и их функции

• Топливный насос — обеспечивает дозированную подачу газа в форсунки, поддерживая требуемый расход в диапазоне 3.5–17.4 нм³/ч и стабильное давление на входе.
• Форсунки — формируют факел заданной геометрии при удлинённой пламенной трубе 250 мм, что минимизирует перегрев топочной камеры.
• Датчик пламени — мгновенно фиксирует наличие горения и передаёт сигнал в топочный автомат для безопасного отключения при нестабильности.
• Топочный автомат — центральный контроллер последовательности розжига, контроля пламени и блокировок; интегрируется с системой питания 220 В.
• Трансформатор розжига — формирует высоковольтный импульс для инициации искрового разряда на электроды при запуске.
• Электроды — обеспечивают надёжный розжиг и контроль пламени совместно с датчиком, рассчитаны на длительный ресурс в заданном температурном режиме.
• Сервопривод — регулирует положение клапана и дозирование воздуха/газа для оптимизации эффективности и снижения выбросов при частичной нагрузке.
• Клапан (включая запорные и регулирующие элементы) — обеспечивает мгновенную перекрывающую функцию и точную модуляцию подачи топлива.
• Реле давления — контроль противодавления и защитная блокировка при превышении допустимых значений от 0 до 4.55 мбар.

Технические характеристики (основные)

• Мощность: 34.9–174 кВт
• Диаметр присоединения: DN 25
• Электропитание: 220 В; электродвигатель 110 Вт; потребляемая мощность 270 Вт
• Длина пламенной трубы: 250 мм (удлинённая)
• Расход газа: 3.5–17.4 нм³/ч
• Класс защиты: IP40; рабочая температура: −15…+40 °C
• Комплектация: голова сгорания в комплекте

Эксплуатация и обслуживание

• Регулярный контроль форсунок и электроников розжига минимизирует простои.
• Проверка состояния реле давления и датчика пламени при каждом сервисном осмотре.
• Своевременная замена уплотнений и обслуживание сервопривода продлевают ресурс узлов.

Горелка FBR GAS X3/M CE TL — решение для ответственных установок, где требуется сочетание энергоэффективности, точной автоматики и облегчённого обслуживания. При проектировании систем отдавайте приоритет оригинальным компонентам и соблюдению регламентов безопасности производителя.
