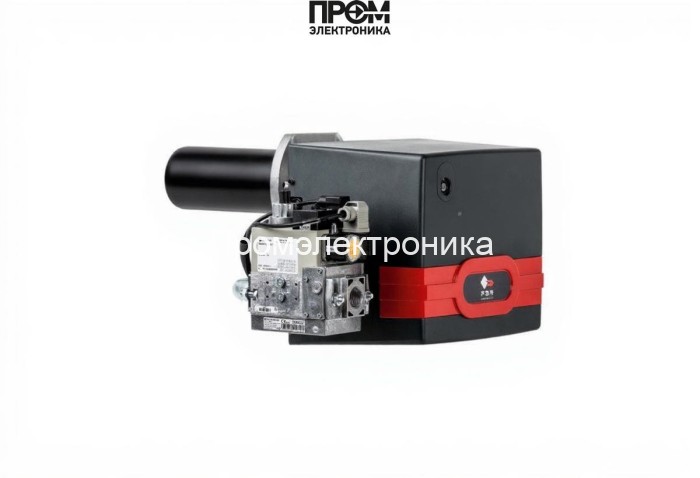

Газовая горелка FBR GAS X3/M CE TL + R. CE D1"1/2 - S

Газовая горелка FBR GAS X3/M — техническое описание и конструктивные узлы

Газовая горелка FBR GAS X3/M разработана для надёжной и экономичной эксплуатации в промышленных и коммунально‑бытовых котельных. Описание составлено в строгом техническом стиле с учётом SEO 2026: ключевые параметры, состав узлов и рекомендации по эксплуатации. Основные рабочие параметры: мощность 34.9–174 кВт, расход газа 3.5–17.4 нм³/ч, питание 220 В, класс защиты IP40, удлинённая пламенная труба 250 мм, противодавление до 4.55 мбар.

Ключевые параметры

• Мощность: 34.9–174 кВт
• Расход газа: 3.5–17.4 нм³/ч
• Питание: 220 В, потребляемая мощность 270 Вт
• Электродвигатель: 110 Вт
• Длина пламенной трубы: 250 мм (удлинённая)
• Класс защиты: IP40
• Противодавление: 0–4.55 мбар

Конструкция: основные составные детали

Конструктивно горелка выполнена модульно для простоты интеграции и обслуживания. В состав узлов входят:

• Топливный насос — обеспечивает стабильную подачу топлива/газа в систему подачи (включая элементы измерения расхода и редуцирования давления).
• Датчик пламени — оптический/ионный элемент контроля наличия горения и блокировка подачи при отсутствующем факеле.
• Топочный автомат — блок управления циклом запуска/остановки и безопасного регулирования процесса с учётом сигналов датчиков.
• Трансформатор розжига — высоковольтный узел для запальников, гарантирует надёжный поджиг электродами.
• Реле давления — контроль минимального и максимального давления в топливной магистрали; обеспечивает защиту системы.
• Форсунки — сформированы для равномерной подачи газа и оптимизации факела в удлинённой пламенной трубе.
• Сервопривод — исполнительный механизм для точной регулировки заслонок и расхода при прогрессивном исполнении.
• Клапан — электромагнитный/регулирующий элемент для запирания и дозирования потока топлива.
• Электроды — контрольные и зажигающие электроды, выполненные из коррозионно‑стойких материалов для длительного ресурса.

Эксплуатация и техническое обслуживание

• Пусконаладочные работы и монтаж выполнять сертифицированным персоналом в соответствии с инструкцией производителя.
• Профилактическая проверка: датчики пламени, реле давления и электрокомпоненты каждые 3–6 месяцев.
• Очистка форсунок и проверка состояния электродов и трансформатора розжига — регулярная процедура для поддержания устойчивого поджига.
• Проверка сервопривода и топливного насоса — регулировка расхода газа и герметичности соединений при вводе в эксплуатацию.

Преимущества

• Широкий диапазон регулирования мощности и экономичность расхода газа.
• Модульная конструкция упрощает диагностику и замену узлов (форсунки, клапан, датчики, трансформатор).
• Соответствие европейским стандартам и надёжность итальянской сборки FBR.

Газовая горелка FBR GAS X3/M — оптимальное решение для инженеров и монтажников, которым требуется надёжный, ремонтопригодный и управляемый источник тепла для котлов средней мощности.
