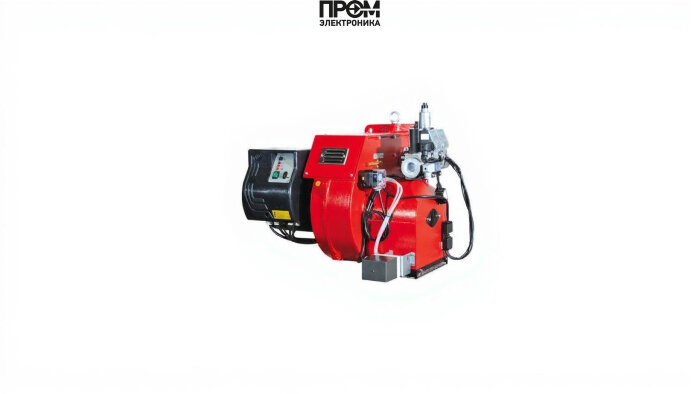

Газовая горелка Ecoflam BLU 1700.2 PAB TC VGD 40.065

Газовая горелка Ecoflam BLU 1700.2 PAB TC VGD 40.065 — техническое описание и состав

Данный документ описывает конструктивные и функциональные особенности газовой горелки Ecoflam BLU 1700.2 PAB TC VGD 40.065 в техническом стиле с упором на эксплуатационную надёжность, обслуживаемость и соответствие современным требованиям SEO 2026 года. Приведены ключевые параметры, состав основных узлов и рекомендации по применению в промышленных и коммунально-бытовых котельных.

Ключевые параметры

• Тип топлива: природный/сжиженный газ
• Диапазон тепловой мощности: 200–1780 кВт
• Исполнение: двухступенчатая автоматика
• Длина пламенной трубы: 348 мм (короткая)
• Электропитание: 220/380 В, потребление ~3800 Вт, двигатель 3000 Вт
• Класс защиты: IP40; рабочая температура: −10…+50 °C
• Противодавление: 0–12 мбар; давление газа в рампе: 0.1–6.5 мбар
• Фланцевое соединение: DN 80; габариты: 104×71×54.5 см; масса: 159 кг

Основные составные узлы и функциональные элементы

Горелка представлена модульной конструкцией: каждый узел обеспечивает отдельную функцию управления подачей топлива, розжига, контроля пламени и безопасности.

• Топливный насос — обеспечивает стабильную подачу газа/смеси при заданном давлении рампы, компенсирует перепады противодавления; рекомендована регулировка на монтажном стенде.
• Датчик пламени — оптический/ионный контроллер наличия факела; взаимодействует с топочным автоматом для аварийного закрытия при погасании.
• Топочный автомат — логическая плата управления запуском/остановом, двухступенчатой работой и защитами; реализует алгоритмы самоконтроля и взаимной блокировки.
• Трансформатор розжига — высоковольтный узел для образования искры; рассчитан на длительные циклы включения при заданных интервалах розжига.
• Реле давления — контролирует давление в газовой рампе и противодавление; даёт сигналы на блокировку при выходе за пределы 0.1–6.5 мбар.
• Форсунки — набор сменных сопел для точной дозировки топлива при разных режимах; обеспечивают стабильную геометрию факела совместно с короткой пламенной трубой.
• Сервопривод — механический исполнитель для регулировки заслонок и подачи газа на ступени, интегрируется с топочным автоматом для плавного перехода между мощностями.
• Клапан — газовый запорный клапан с электроприводом и аварийной блокировкой; выполняет мгновенное перекрытие при срабатывании защит.
• Электроды — системы розжига и ионизации, расположенные в голове сгорания; рассчитаны на интенсивную циклическую работу и простую замену при ТО.

Эксплуатация и техническое обслуживание

• Проводить регулярную проверку датчика пламени и электродов; при снижении чувствительности — калибровка или замена.
• Контролировать давление в рампе и работу реле давления; при нестабильности — диагностика топливного насоса.
• Инспекция форсунок и головы сгорания — удаление отложений для сохранения стабильности факела.
• Проверять исправность трансформатора розжига и сервоприводов при замене режимов и частых пусках.

Вывод

Ecoflam BLU 1700.2 PAB TC VGD — промышленная двухступенчатая газовая горелка со сбалансированным набором узлов: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды. Модульная архитектура обеспечивает быструю диагностику и замену компонентов, а технические характеристики делают эту модель оптимальной для котельных средней и крупной мощности.
