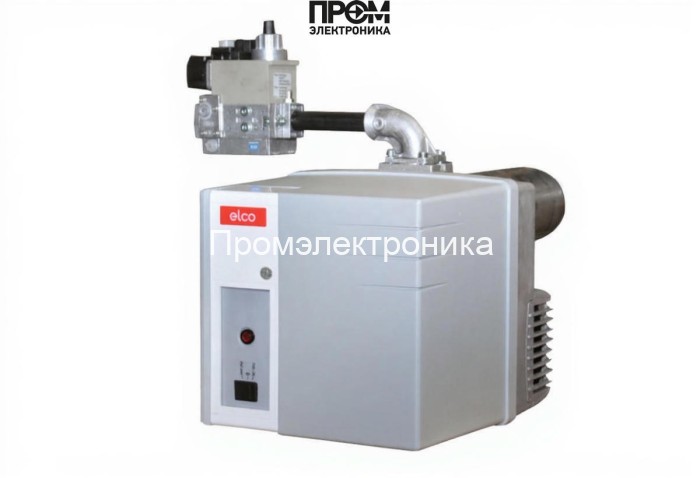

Газодизельная горелка Elco VGL 2.120 d13 3/4"-Rp3/4" KL

Газодизельная горелка Elco VGL 2.120 — техническое описание и ключевые особенности

Горелка Elco VGL 2.120 предназначена для надёжной и экономичной работы на природном газе и лёгком дизельном топливе. Конструкция рассчитана на эксплуатацию в промышленных и коммунальных котельных, обеспечивает стабильное горение в диапазоне мощности 35–120 кВт и соответствует требованиям EN 676/EN 267. Техническая схема и модульная компоновка упрощают монтаж, обслуживание и интеграцию в автоматизированные системы управления.

Основные составные части

• Топливный насос — обеспечивает дозированную подачу жидкого топлива при переходе на дизельный режим.
• Датчик пламени — фотоэлектрический/ионный сенсор контроля наличия устойчивого горения и безопасности.
• Топочный автомат — микропроцессорный блок управления со встроенной диагностикой, контролем циклов розжига и защитой по отказам.
• Трансформатор розжига — высоковольтный узел для создания искры и инициирования надёжного розжига электродов.
• Реле давления — контроль давления на газовой рампе и аварийная блокировка при выходе параметров за допустимые пределы.
• Форсунки — сменные распылители для дизельного режима, оптимизированные по геометрии факела и расходу топлива.
• Сервопривод — механизм регулирования подачи воздуха/топлива и точной настройки соотношения воздухо-топливной смеси.
• Клапан — электромагнитные и предохранительные клапаны для перекрытия подачи топлива при авариях и обслуживании.
• Электроды — заземлённые и горячие электроды розжига/контроля ионизации, выполненные из износостойких сплавов.

Функциональные характеристики и эксплуатация

• Комбинация газовой рампы и дизельного модуля обеспечивает автоматический переход между типами топлива без потери устойчивости горения.
• Микропроцессорный топочный автомат интегрирован с системами безопасности: контроль пламени, давление рампы, таймеры розжига и аварийные блокировки.
• Сервопривод и регулируемые форсунки гарантируют оптимальное соотношение воздух/топливо при любых режимах, минимизируя образование NOx.
• Конструкция допускает сервисную замену форсунок, электродов и насоса без полной разборки огневой головы.

Рекомендации по монтажу и обслуживанию

• Монтаж — выполнять квалифицированным персоналом в соответствии с инструкцией, обеспечив надежное заземление и доступ к узлам обслуживания.
• Обслуживание — регулярная проверка датчика пламени, состояния форсунок и трансформатора розжига; замена изнашиваемых элементов по регламенту.
• Диагностика — использовать встроенные лог-функции топочного автомата для протоколирования сбоев и оптимизации настроек.

Elco VGL 2.120 — инженерное решение для организаций, где важны надёжность, простота интеграции и соответствие современным экологическим и энергетическим требованиям 2026 года. Описание охватывает основные узлы и принципы работы, позволяющие планировать эксплуатацию и регламентное обслуживание на профессиональном уровне.
