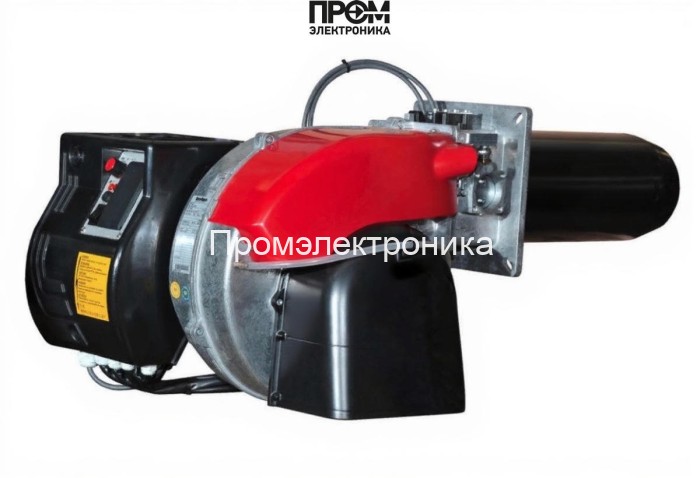

Газовая горелка Ecoflam MAX GAS 500 PR MD TC MET SR MB-DLE 407 350/500

Газовая горелка Ecoflam MAX GAS 500 PR MD TC MET SR MB-DLE 407 350/500 — техническое описание и состав узлов

Техническое описание предназначено для инженеров по теплотехнике и сервисных специалистов. Газовая модулируемая горелка Ecoflam MAX GAS 500 обеспечивает диапазон мощности 120–500 кВт и спроектирована для устойчивой интеграции в промышленные и коммерческие котельные установки. Конструкция ориентирована на долговечность, простоту обслуживания и соответствие современным требованиям энергоэффективности и безопасности 2026 года.

Ключевые параметры

• Тип: газовая, модулируемая
• Мощность: 120–500 кВт
• Длина пламенной трубы: 175 мм (короткая)
• Электропитание: 220 В, потребляемая мощность 940 Вт
• Электродвигатель: 550 Вт
• Класс защиты корпуса: IP40
• Уровень шума: 73 дБ
• Рабочая температура: −10…+60 °C
• Давление газовой рампы: 6.4–82 мбар
• Тип соединения газовой линии: Rp 3/4"
• Страна бренда: Италия

Состав основных узлов и их функции

Горелка представляет собой модульную систему, обеспечивающую быструю замену и ремонт. В состав входят следующие элементы, критичные для работы, диагностики и безопасности:

• Топливный насос — обеспечивает стабильную подачу газовой смеси в рампу при заданном давлении, минимизирует пульсации и поддерживает модуляцию мощности.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения, немедленная блокировка подачи топлива при потухании.
• Топочный автомат — микропроцессорный блок управления последовательностью розжига, мониторинга и защиты, с возможностью интеграции в систему диспетчеризации.
• Трансформатор розжига — формирует высоковольтный импульс для электродов; рассчитан на длительную циклическую работу и защиту от перегрузок.
• Реле давления — контроль давления газа на рампе, с автоматической сигнализацией выхода за пределы 6.4–82 мбар.
• Форсунки — сменные сопла головки сгорания, оптимизированные по геометрии для короткой пламенной трубы 175 мм; обеспечивают стабильное распределение топлива.
• Сервопривод — точное регулирование воздушной заслонки и подачи топлива при модуляции мощности; обеспечивает синхронную работу с электронным модулем.
• Клапан — электромагнитный запорный клапан с быстрым срабатыванием для обеспечения аварийной остановки подачи газа.
• Электроды — электрод розжига и контроля искрообразования; выполнены из износостойкого сплава для длительной службы в агрессивных условиях.

Эксплуатационные и сервисные рекомендации

• Плановое техобслуживание — проверка датчика пламени, целостности электродов и состояния форсунок не реже одного раза в сезон.
• Контроль давления газовой рампы и калибровка реле давления в соответствии со значениями 6.4–82 мбар.
• Проверка трансформатора розжига и топочного автомата на корректность работы алгоритмов розжига и защиты.
• Диагностика сервопривода и электродвигателя 550 Вт — смазка, подтяжка креплений и контроль токов потребления.

Ecoflam MAX GAS 500 — инженерное решение для модернизации и нового проектирования котельных, где требуется точная модуляция, быстрая реакция на нагрузку и высокий уровень безопасности. Технический комплект и модульная архитектура упрощают интеграцию и снижение эксплуатационных затрат, соответствуя SEO-ориентированным запросам 2026 года: «модулируемая газовая горелка 120-500 кВт», «горелка с короткой пламенной трубой 175 мм», «безопасный розжиг трансформатор датчик пламени».
