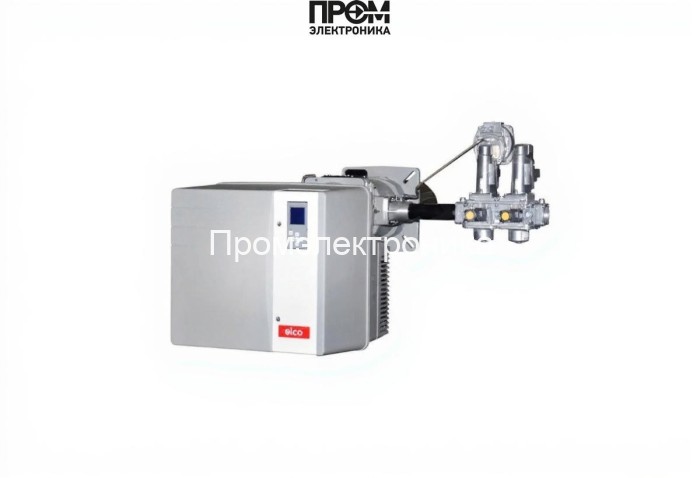

Газовая горелка Elco VG 6.1600 M /PED KL d420

Газовая горелка Elco VG 6.1600 M /PED KL d420 — техническое описание

Техническое описание предназначено для специалистов по подбору и эксплуатации теплотехнического оборудования. Горелка Elco VG 6.1600 M /PED KL d420 разработана для промышленного и коммунального применения с диапазоном тепловой мощности 240–1600 кВт. Конструктивно изделие выполнено как двухступенчатая с электронным управлением и возможностью прогрессивной модуляции, что обеспечивает стабильность горения при переменных нагрузках и минимизацию расхода топлива.

Ключевые параметры

• Вид топлива: природный газ, пропан
• Диапазон мощности: 240–1600 кВт
• Пламенная труба: удлинённая, длина 560 мм
• Электропитание: 220 В; электродвигатель: 2200 Вт; потребляемая мощность: 2325 Вт
• Класс защиты: IP21; уровень шума: 77.2 дБ
• Противодавление: 0–12 мбар; вес: 127 кг; габариты: 161×59.2×55.3 см

Конструктивные блоки и составные элементы

Горелка состоит из модульных узлов, обеспечивающих надёжность и простоту обслуживания. Основные элементы и их функциональная роль:

• Топливный насос — обеспечивает стабильную подачу газа под заданным давлением, компенсирует колебания в газораспределительной сети и поддерживает требуемую форсировку горения.
• Датчик пламени — обеспечивает непрерывный контроль наличия и устойчивости факела, интегрируется с топочным автоматом для оперативного отключения при аварийных режимах.
• Топочный автомат (MDE2) — электронный контроллер управления последовательностью розжига, модуляции и защитных функций, с возможностью диагностики и отображения кодов ошибок.
• Трансформатор розжига — отвечает за формирование искры на электроды при запуске и повторном розжиге, гарантируя надёжный запуск в широком диапазоне температур.
• Реле давления — контролирует подачу топлива и отключает горелку при падении или повышении давления за пределы рабочих значений.
• Форсунки — формируют геометрию факела и обеспечивают равномерное смешение газа с воздухом, выполнены с допусками для стабильности характеристик.
• Сервопривод — исполнительный механизм модуляции подачи воздуха/газа, реализует плавное изменение нагрузок по сигналам блока управления.
• Клапан — запорный элемент газовой рампы d420, обеспечивает герметичность и быструю перекрывающую функцию при авариях.
• Электроды — рабочие элементы системы розжига и ионизационного контроля пламени.

Эксплуатация и обслуживание

• Рекомендуемые проверки: герметичность рампы, корректность сигналов датчика пламени, состояние электродов и трансформатора.
• Сервис: ежегодная чистка огневой головы, проверка реле давления и калибровка системы модуляции.
• Интеграция: совместимость с промышленными котлами при соответствии присоединительных размеров Rp 2" и требованиям по противодавлению.

Технический дизайн горелки направлен на упрощение монтажных операций, снижение выбросов NOx и эффективное использование энергии при эксплуатации в диапазоне рабочих температур от −10 до +60 °C.
