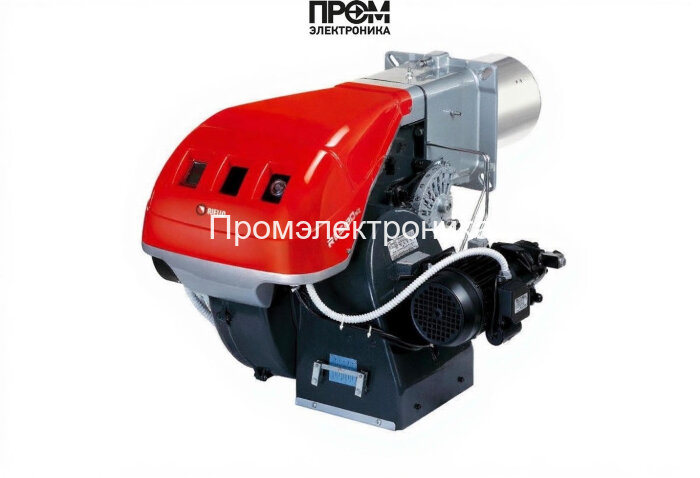

Газодизельная горелка Riello RLS 120/M MX TC

Riello RLS 120/M MX TC — промышленная газодизельная горелка серии RLS/M MX для объектов, где нужна стабильная тепловая мощность, работа на двух видах топлива. Модель работает на природном газе и легком жидком топливе, поэтому подходит для котельных, где газ является основным энергоносителем, а дизельное топливо используется как резерв.

Назначение горелки — подготовка топливовоздушной смеси, безопасный розжиг и поддержание факела в топке котла или теплогенератора. Riello RLS 120/M MX TC применяют в системах отопления и технологического теплоснабжения, где важны надежный запуск, точное регулирование мощности и переход с одного топлива на другое без замены горелки.

Где применяется

Горелка рассчитана на водогрейные, паровые и термомасляные котлы, а также теплогенераторы горячего воздуха. Ее используют в промышленных и коммерческих котельных, в сушильных комплексах, на объектах ЖКХ, в складских центрах, на предприятиях пищевой, строительной, керамической и других отраслей. При подборе учитывают мощность, противодавление топки, тип камеры сгорания, давление газа, длину пламенной трубы и требования к автоматике безопасности.

Принцип работы

На жидком топливе Riello RLS 120/M MX TC работает в двухступенчатом режиме: низкое и высокое пламя помогают запускать оборудование мягче и поддерживать нагрузку без резких перепадов. На газе предусмотрен двухступенчато-прогрессивный режим, а при установке регулятора и датчиков — модуляционное управление. В модуляции горелка плавно меняет мощность по температуре или давлению, снижает число пусков и стабилизирует процесс.

Воздух и газ регулируются сервоприводом через механическую кулачковую систему. Сервопривод синхронно управляет воздушной и газовой заслонкой, удерживая нужное соотношение воздуха и топлива. Контроль пламени и защитные блокировки обеспечивают безопасный запуск и останов.

Преимущества

Главное преимущество модели — двухтопливность. Объект получает резервирование топлива: при ограничениях по газу или изменении стоимости энергоносителя можно использовать легкое жидкое топливо. Исполнение Low NOx снижает выбросы оксидов азота, а конструкция воздухозаборного тракта уменьшает шум. Горелка удобна в обслуживании: предусмотрены направляющие для открытия корпуса, наружная регулировка головки сгорания, отдельный насосный узел и ручной выбор топлива.

Характеристики

• Тип оборудования: газодизельная горелка.
• Серия: Riello RLS/M MX, Low NOx.
• Модель: RLS 120/M MX TC.
• Исполнение: TC, стандартная пламенная труба.
• Код исполнения TC FS1: 20147786; прежний код: 3898110.
• Тепловая мощность: 300/600–1200 кВт.
• Расход легкого жидкого топлива: 25/50–101 кг/ч.
• Расход природного газа: 37/70–140 Нм³/ч.
• Топливо: природный газ G20/G21/G22/G23/G25 и легкое жидкое топливо вязкостью до 6 мм²/с при 20 °C.
• Режим на жидком топливе: двухступенчатый, высокое/низкое пламя; возможен режим «вкл./выкл.».
• Режим на газе: двухступенчато-прогрессивный, с комплектом — модуляционный.
• Диапазон модуляции: до 3:1 на газе и 2:1 на жидком топливе.
• Количество форсунок: 2.
• Производительность насоса при 12 бар: 220 кг/ч.
• Диапазон давления насоса: 10–20 бар.
• Максимальная температура жидкого топлива: 60 °C.
• Электропитание: 3/230–400 В, 50 Гц; цепи управления 230 В, 50–60 Гц.
• Мощность электродвигателя вентилятора: 2,2 кВт.
• Мощность двигателя насоса: 550 Вт.
• Максимальная потребляемая электрическая мощность: 2,6 кВт.
• Трансформатор розжига: 230 В — 2 × 5 кВ.
• Степень электрической защиты: IP44.
• Уровень звукового давления: 79 дБА.
• Температура окружающей среды: 0…+40 °C.
• Сертификация: CE, соответствие EN 267 и EN 676.

Совместимость и подбор

Riello RLS 120/M MX TC нельзя выбирать только по мощности котла. Горелка должна попадать в рабочее поле с учетом сопротивления топки и условий эксплуатации. Для корректного выбора нужны номинальная и минимальная мощность котла, режим регулирования, давление природного газа, вид жидкого топлива, толщина двери котла, глубина камеры сгорания и требования к диспетчеризации.

Газовая рампа подбирается отдельно. Для серии RLS/M MX применяются рампы Riello и совместимые решения серий MB, VGD и других типоразмеров, но конкретная комплектация зависит от давления газа, расхода, контроля герметичности, диаметра присоединения и норм безопасности. Для модуляционного режима дополнительно выбирают регулятор мощности и датчик температуры или давления.

Примеры использования

1. Промышленная котельная до 1,2 МВт: работа на газе и переход на жидкое топливо при ограничениях газоснабжения.
2. Паровой котел на производстве: модуляция по давлению пара помогает держать стабильный технологический режим.
3. Сушильный комплекс: плавное изменение тепловой нагрузки при изменении влажности сырья или производительности линии.
4. Модернизация котельной: замена устаревшей однотопливной горелки на комбинированную модель с резервированием топлива.

ПРОМЭЛЕКТРОНИКА поставляет Riello RLS 120/M MX TC для промышленных и коммерческих объектов, помогает подобрать газовую рампу, регулятор, датчики и комплектующие. Перед заказом передайте параметры котла и топлива: это позволит проверить совместимость и выбрать комплектацию под объект.
