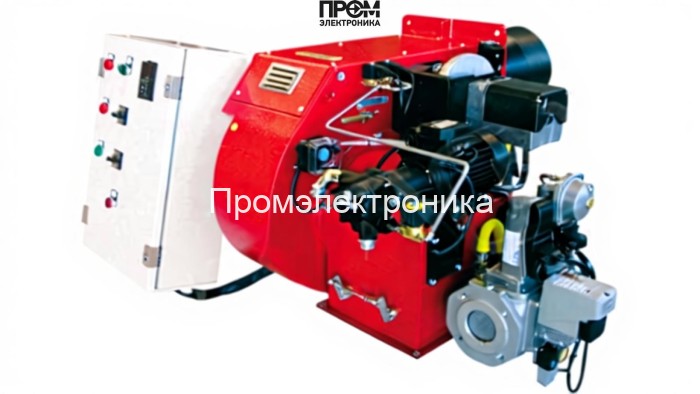

Газодизельная горелка Ecoflam MULTICALOR 600.1 PRE TL VGD 20.503

Техническое описание газодизельной горелки Ecoflam MULTICALOR 600.1 PRE TL VGD 20.503

Газодизельная горелка Ecoflam MULTICALOR 600.1 — промышленный модульный агрегат для паровых и водогрейных котлов мощностью 1,5–5,8 МВт. Решение спроектировано для стабильной работы в условиях переменного качества топлива и обеспечивает простоту интеграции в автоматизированные системы котельной. Конструкция оптимизирована под снижение эмиссий и увеличение межобслуживочных интервалов, что соответствует современным требованиям энергоэффективности и экологического регулятора 2026 года.

Основные узлы и компоненты

• Топливный насос — обеспечивает точную подачу жидкого топлива при переходе с газа на дизель и поддерживает стабильное давление на форсунках.
• Датчик пламени — мультиформатный сенсор для контроля стабильности горения и аварийного отключения при потухании.
• Топочный автомат — программируемый блок управления, реализующий последовательность пуска/остановки и диагностические функции.
• Трансформатор розжига — формирует высоковольтный импульс для устойчивого инициирования искрового зажигания.
• Реле давления — мониторит давление в газовой рампе и подаче топлива, предотвращая работу при аварийных значениях.
• Форсунки — сменные распылители для дизельного режима с контролем факела и оптимизацией распыла.
• Сервопривод — точное исполнительное устройство для регулировки воздушной заслонки и пропорций топливо/воздух.
• Клапан — электромагнитные и предохранительные клапаны для изоляции топливных магистралей при нештатных ситуациях.
• Электроды — контрольные и зажигающие электроды, обеспечивающие стабильный старт и формирование корректного факела.

Технические параметры (ключевые)

• Мощность: 1500–5800 кВт; длина пламенной трубы 555 мм (удлинённая).
• Электропитание: 220/380 В; потребляемая мощность 17,5 кВт; электродвигатель 15 кВт.
• Расход топлива: 126–490 кг/ч; давление газовой рампы 22.5–263 мбар; противодавление 0–20 мбар.
• Класс защиты IP55; уровень шума 92.8 дБ; тип присоединения Rp 2".

Эксплуатация и регламент ТО

• Пуск и наладка — только авторизованными специалистами с протоколом проверки датчиков, реле и блока управления.
• Ежедневный осмотр — контроль пламени, утечек, состояния форсунок и электрических соединений.
• Месячное ТО — чистка головки сгорания, проверка трансформатора розжига и состояния электродов.
• Годовое — ревизия топливного насоса, замена форсунок по износу, проверка сервоприводов и клапанов.

Ecoflam MULTICALOR 600.1 — технологически зрелая платформа для крупных котельных, сочетающая модульность, надежные автоматические защиты и удобство сервисного обслуживания. При проектировании систем учета и оптимизации энергопотребления рекомендуется учитывать длину пламенной трубы и требования к гидравлике подачи топлива для обеспечения максимальной эффективности и соответствия нормам 2026 года.
