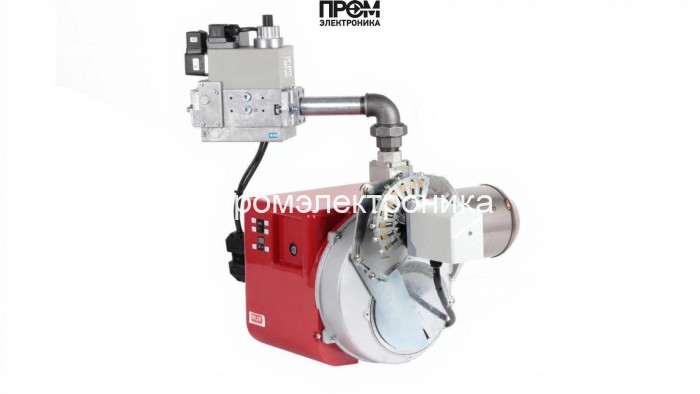

Газовая горелка RUF RTG 28 P MB-DLE 410

Газовая горелка RUF RTG 28 P MB-DLE 410 — техническое описание и состав

Техническое описание RUF RTG 28 P MB-DLE 410 подготовлено для инженеров по эксплуатации и обслуживанию котельных. Модель представляет собой двухступенчатую газовую горелку мощностью 100–280 кВт, спроектированную для стабильного сжигания природного и сжиженного газа при рабочем давлении рампы 3–16 мбар и расходе 10–28.3 нм³/ч. Описание сфокусировано на конструктивных узлах, эксплуатационных параметрах и регламентных работах в соответствии с современными требованиями безопасности и энергоэффективности 2026 года.

Ключевые технические параметры

• Вид топлива: газовая (природный и сжиженный)
• Диапазон мощности: 100–280 кВт (двухступенчатый режим)
• Расход газа: 10–28.3 нм³/ч
• Диаметр пламенной трубы: Ø133 мм; длина: 175 мм
• Электропитание: 220 В; электродвигатель вентилятора: 250 Вт
• Класс защиты: IP40; противодавление: 0–6 мбар
• Габариты: 43.3×42×34.8 см; вес: 12.5 кг
• Комплектация: голова сгорания и газовая рампа
• Страна бренда: Россия

Состав и основные узлы горелки

Конструкция горелки рассчитана на модульный монтаж и быструю заменную комплектацию узлов. В документе перечислены ключевые детали, ответственные за подачу топлива, воспламенение и контроль режима работы:

• Топливный насос — обеспечивает стабильное давление подачи топлива в рампу и предотвращает пульсации потока; рассчитан на длительную работу в паре с регуляторами давления.
• Датчик пламени — оптический/ионный элемент контроля наличия пламени с быстрым откликом для блокировок безопасности.
• Топочный автомат — программируемый модуль управления двухступенчатой логикой, выполняет алгоритмы розжига, контроля пламени и аварийной блокировки.
• Трансформатор розжига — формирует высоковольтный импульс для электродов розжига, выполнен с защитой от перегрузок.
• Реле давления — контролирует давление в газовой рампе и допустимые пределы работы; интегрируется в схему защитных блокировок.
• Форсунки — комплект сменных распылителей для точной настройки расхода в двух ступенях мощности.
• Сервопривод — механический исполнительный элемент для изменения положения заслонок/регуляторов, поддерживает точность пропорций воздуха/газа.
• Клапан — запорный электромагнитный элемент с быстрой герметизацией, входящий в цепь безопасности и управления топливом.
• Электроды — зажигающие и ионизационные электроды, обеспечивают стабильный розжиг и контроль пламени в динамических режимах.

Особенности эксплуатации и регламент обслуживания

• Периодическая проверка герметичности газовой рампы и состояния форсунок — не реже одного сезона эксплуатации.
• Тестирование датчика пламени и трансформатора розжига при сервисном обслуживании; замена электродов по мере износа.
• Калибровка реле давления и настройка сервопривода для поддержания оптимального соотношения воздух/газ в двухступенчатом режиме.
• Профилактическая диагностика топочного автомата и контроль электрических соединений на предмет коррозии и ослабления контактов.

RUF RTG 28 P MB-DLE 410 подходит для водогрейных и паровых котлов малой и средней мощности, где требуется высокая надёжность розжига, точный контроль подачи топлива и простой регламент ТО. Конструктивная прозрачность узлов упрощает модернизацию в рамках современных требований энергоэффективности и интеграции в автоматизированные системы управления котельной.
