Дизельная горелка Ecoflam MAX P 35 AB

Все товары Ecoflam →

Дизельная горелка Ecoflam MAX P 35 AB. Вид топлива: дизельная; Мощность горелки: от 166 до 427 кВт; Исполнение горелки: двухступенчатая.

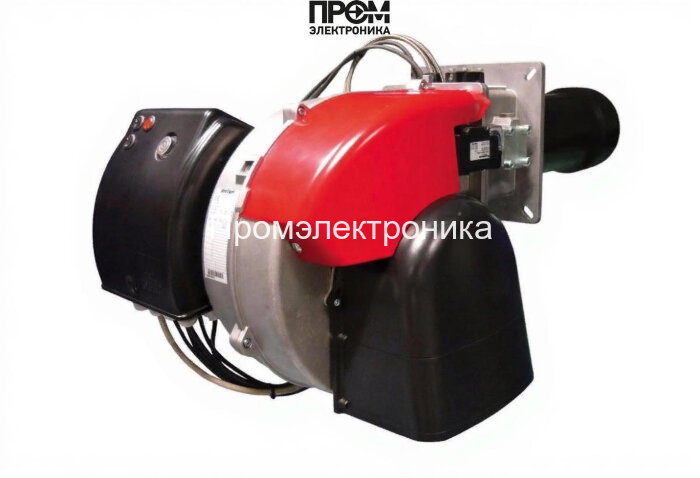

Дизельная горелка Ecoflam MAX P 35 ABУвеличить фото

Основные характеристики

Бренды
Ecoflam
Вид топлива
дизельная
Мощность горелки
от 166 до 427 кВт
Класс пылевлагозащиты
IP40
Исполнение горелки
двухступенчатая
Электропитание
220 В
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 166 до 427 кВт · от 0 до 4.5 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Ecoflam MAX P 35 AB. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 166 до 427 кВт; исполнение горелки: двухступенчатая; электропитание: 220 В; противодавление: от 0 до 4.5 мбар.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Ecoflam MAX P 35 AB, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Ecoflam MAX P 35 AB
Бренды
Ecoflam
Вид топлива
дизельная
Мощность горелки
от 166 до 427 кВт
Класс пылевлагозащиты
IP40
Исполнение горелки
двухступенчатая
Электропитание
220 В
Расход топлива
14 - 36 кг/ч
Электродвигатель
300 Вт
Потребляемая электрическая мощность
620 Вт
Страна бренда
Италия
Противодавление
от 0 до 4.5 мбар
03

Техническая документация

PDFEcoflam: технический каталог горелок · MAX P 35 ABОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 122

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Ecoflam MAX P 35 AB
Открыть схему в полном размере ↗Документ 420010492200 · страница 120

Запчасти на схеме

  1. Поз. 1
    Elco AS 67 B 7449 4P 0700

    Артикул: 65322960

  2. Поз. 2
  3. Поз. 3
  4. Поз. 4
  5. Поз. 6
  6. Поз. 8
    Крышка Ecoflam, 65325268

    Артикул: 65325268

  7. Поз. 9
  8. Поз. 10
    Конденсатор 14 мкФ

    Артикул: 65321854

  9. Поз. 11
  10. Поз. 12
  11. Поз. 13
  12. Поз. 14
  13. Поз. 15
  14. Поз. 17
  15. Поз. 18
  16. Поз. 20
  17. Поз. 21
  18. Поз. 22
  19. Поз. 23
  20. Поз. 24
  21. Поз. 25
    Кабель поджига 950 мм

    Артикул: 65324863

  22. Поз. 27
  23. Поз. 27
  24. Поз. 28
  25. Поз. 29
  26. Поз. 30
  27. Поз. 31
  28. Поз. 32
    Регулировочный стержень Ecoflam 65324861

    Артикул: 65324861

    Исполнение: TC

  29. Поз. 32
    Регулировочный стержень Ecoflam 65324862

    Артикул: 65324862

    Исполнение: TL

  30. Поз. 33
    Форсуночный шланг 650 мм 65324875

    Артикул: 65324875

    Исполнение: TL

  31. Поз. 33
    Форсуночный шланг 460 мм

    Артикул: 65324874

    Исполнение: TC

  32. Поз. 34
  33. Поз. 35
  34. Поз. 36

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Ecoflam MAX P 35 AB
Открыть схему в полном размере ↗Документ 420010408102 · 14.02.2014 · страница 51

Запчасти на схеме

  1. Поз. 1
    Elco AS 67 B 7449 4P 0700

    Артикул: 65322960

  2. Поз. 2
  3. Поз. 3
  4. Поз. 4
  5. Поз. 6
  6. Поз. 8
    Крышка Ecoflam, 65325268

    Артикул: 65325268

  7. Поз. 9
  8. Поз. 10
    Конденсатор 14 мкФ

    Артикул: 65321854

  9. Поз. 11
  10. Поз. 12
  11. Поз. 13
  12. Поз. 14
  13. Поз. 15
  14. Поз. 17
  15. Поз. 18
  16. Поз. 19
  17. Поз. 20
  18. Поз. 21
  19. Поз. 22
  20. Поз. 23
  21. Поз. 24
  22. Поз. 25
    Кабель поджига 950 мм

    Артикул: 65324863

  23. Поз. 27
  24. Поз. 27
  25. Поз. 28
  26. Поз. 29
  27. Поз. 30
  28. Поз. 31
  29. Поз. 32
    Регулировочный стержень Ecoflam 65324861

    Артикул: 65324861

    Исполнение: TC

  30. Поз. 32
    Регулировочный стержень Ecoflam 65324862

    Артикул: 65324862

    Исполнение: TL

  31. Поз. 33
    Форсуночный шланг 650 мм 65324875

    Артикул: 65324875

    Исполнение: TL

  32. Поз. 33
    Форсуночный шланг 460 мм

    Артикул: 65324874

    Исполнение: TC

  33. Поз. 34
  34. Поз. 35
  35. Поз. 36
  36. Поз. 37
  37. Поз. 38
  38. Поз. 39
  39. Поз. 40

Взрывсхема горелки — исполнение H.S.

Для исполнения с гидравлическим приводом (H.S.) по документу 420010334402.

Взрывсхема горелки — исполнение H.S. — Дизельная горелка Ecoflam MAX P 35 AB
Открыть схему в полном размере ↗Документ 420010334402 · 25.07.2019 · страница 58

Запчасти на схеме

  1. Поз. 0010
    Elco AS 67 B 7449 4P 0700

    Артикул: 65322960

  2. Поз. 0020
  3. Поз. 0030
  4. Поз. 0040
  5. Поз. 0060
  6. Поз. 0080
  7. Поз. 0090
  8. Поз. 0100
    Конденсатор 14 мкФ

    Артикул: 65321854

  9. Поз. 0110
  10. Поз. 0120
  11. Поз. 0130
  12. Поз. 0140
  13. Поз. 0141
    REMOTE CONTROL SWITCH CONTATTORE TELERUPTEUR EMPALME MOTOR VENTILADOR дистанционный пускатель BG0910 A230 Ecoflam 65323138

    Артикул: 65323138

    Исполнение: 0150 CONTATTORE REMOTE CONTROL SWITCH BG0910A · 0150 TELERUPTEUR EMPALME MOTOR BG0910A

  14. Поз. 0141
    Переключатель UNIPOLAR OMEGA COD.KB11248COBB Ecoflam 65324697

    Артикул: 65324697

    Исполнение: 0180 INTERUTTORE 1°-2° FIAMMA HIGH-LOW FLAME SWITCH KB11248COBB · 0180 INTERRUPTEUR 1RE. ET 2ME. ALLURE INTERRUPTOR 1°-2° LLAMA KB11248COBB

  15. Поз. 0141
    Трубка домкрат D4X200/230/150 90° ST.2 Ecoflam 65325364

    Артикул: 65325364

    Исполнение: 0350 TUBO 2a FIAMMA PIPE (2nd FLAME) · 0350 TUYATERIE 2me ALLURE TUBO 2a Llama

  16. Поз. 0141
    Трубка домкрат/электрок.2 D4X165X150 90° Ecoflam 65325527

    Артикул: 65325527

    Исполнение: 0340 TUBO SISTEMA IDRAULICO HYDRAULIC SYSTEM PIPE · 0340 TUYATERIE SYSTEME HYDRAULIQUE TUBO SISTEMA HIDRAULICO

  17. Поз. 0141
    Смесительное устройство В сборе горелки дизельной L50 D127 CPL. Ecoflam 65325987

    Артикул: 65325987

    Исполнение: 0280 GRUPPO TESTA DI COMBUSTIONE INNER ASSEMBLY · 0280 GROUPE TETE DE COMBUSTION GRUPO CABEZA DE COMBUSTION

  18. Поз. 0141
  19. Поз. 0141
    Прокладка фланца Ø160 мм

    Артикул: 65324701

    Исполнение: 0400 GUARNIZIONE GASKET · 0400 JOINT GASKET

  20. Поз. 0141
    Индикаторная лампа KI09248X2BY

    Артикул: 65324695

    Исполнение: 0190 LAMPADA LAMP KL09248X2BY · 0190 LAMPE ESPIA KL09248X2BY

  21. Поз. 0141
    Сетевой антипомеховый фильтр Elco 951409

    Артикул: 65323170

    Исполнение: 0220 FILTRO ANTIDISTURBO ANTIJAMMING FILTER · 0220 FILTRE ANTIPARASITES FILTRO ANTITRASTORNO

  22. Поз. 0141
    Клавишный переключатель KB24448B2BG

    Артикул: 65324696

    Исполнение: 0170 INTERUTTORE DI LAVORO MAIN SWITCH KB24448AOBB · 0170 INTERRUPTEUR DE TRAVAIL INTERRUPTOR DE LINEA KB24448AOBB

  23. Поз. 0141
    Гнездо плавкого предохранителя HK52004/1

    Артикул: 65324279

    Исполнение: 0210 PORTA FUSIBILE FUSE SUPPORT HK 520 04-1 · 0210 PORTEFUSIBLE PORTAFUSIBLE HK 520 04-1

  24. Поз. 0141
    Жидкотопливный электромагнитный клапан Elco VE 131IN XT09

    Артикул: 65323624

    Исполнение: 0370 VALVOLA OIL VALVE Parker SCEM VE131IN · 0370 VANNE VALVULA Parker SCEM VE131IN

  25. Поз. 0141
    Кабель поджига 950 мм

    Артикул: 65324863

    Исполнение: 0250 CAVI ACCENSIONE CABLES TC · TL · 0250 CABLE HT CABLES TC

  26. Поз. 0141
    Форсуночный шланг 650 мм 65324875

    Артикул: 65324875

    Исполнение: TL

  27. Поз. 0141
    Регулировочный стержень Ecoflam 65324861

    Артикул: 65324861

    Исполнение: 0320 ASTA SUPPORTO TESTA ROD TC · 0320 SUPPORT SOPORTE TC

  28. Поз. 0141
    Регулировочный стержень Ecoflam 65324862

    Артикул: 65324862

    Исполнение: TL

  29. Поз. 0141
    Форсуночный шланг 460 мм

    Артикул: 65324874

    Исполнение: 0330 FLESSIBILI TESTA FIRING HEAD HOSES TC · 0330 FLEXIBLES TETE DE COMBUSTION LATIGUILLOS DE CABEZA TC

  30. Поз. 0141
    Фиксатор уравнительного диска Ø131,5 x 8 мм

    Артикул: 65324868

    Исполнение: 0290 CROCIERA NOZZLE HOLDER SUPPORT · 0290 SUPPORT PORTE GICLEUR SOPORTE PORTAINYECTOR

  31. Поз. 0141
    Форсуночный адаптер Ecoflam 50 мм 65324860

    Артикул: 65324860

    Исполнение: 0300 PORTA UGELLO NOZZLE HOLDER · 0300 PORTE GICLEUR PORTAINYECTOR

  32. Поз. 0141
    Кожух панели управления Ecoflam D200

    Артикул: 65324705

    Исполнение: 0200 COPERCHIO COVER · 0200 COUVERCLE TAPA

  33. Поз. 0141
    Короб воздухозаборный Ecoflam 65324870

    Артикул: 65324870

    Исполнение: 0240 CASSETTO COVER AIR INLET · 0240 BOITE D’AIR CIERRE EN ASPIRACIÓN

  34. Поз. 0141
    Уравнительные диски Ø127 / 40 мм

    Артикул: 65324869

    Исполнение: 0310 DIFFUSORE DIFFUSER · 0310 DEFLECTEUR DIFUSOR

  35. Поз. 0141
    Рабочее колесо вентилятора Ø180 x 80 мм

    Артикул: 65324709

    Исполнение: 0230 VENTOLA FAN 180 x 80 · 0230 TURBINE VENTILADOR 180 x 80

  36. Поз. 0141
    Жаровая труба для дизельных горелок Ø140 x 185 мм

    Артикул: 65324866

    Исполнение: 0270 BOCCAGLIO BLAST TUBE TC · 0270 GUEULARD TUBO LLAMA TC

  37. Поз. 0141
  38. Поз. 0141
    Гидравлический привод Elco Ø160 мм

    Артикул: 65322335

    Исполнение: 0390 SISTEMA IDRAULICO HYDRAULIC SYSTEM · 0390 SYSTEME HYDRAULIQUE SISTEMA HIDRAULICO

  39. Поз. 0141
    Медная топливная трубка Ecoflam Ø4/2 мм 65324873

    Артикул: 65324873

    Исполнение: 0360 TUBO POMPA PUMP PIPE · 0360 TUYATERIE POMPE TUBO BOMBA

  40. Поз. 0141
    Электромагнитная катушка Elco XT09

    Артикул: 65323782

    Исполнение: 0380 BOBINA COIL Parker SCEM VE131IN · 0380 BOBINE ELECTROVANNE BOBINA Parker SCEM VE131IN
