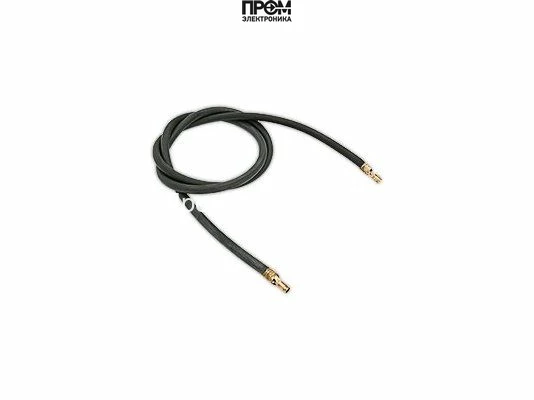

Кабель поджига 950 мм
Кабель поджига 950 мм с штекерными разъёмами Ø4 мм — надёжная передача высоковольтного импульса для газовых горелок и котлов, универсальная длина для стандартных подключений, усиленная изоляция обеспечивает долговечность и стабильную искру.
Увеличить фотоОсновные характеристики
- Бренды
- Ecoflam
- Места установки
- Дизельная горелка Ecoflam MAX P 35 AB, Дизельная горелка Ecoflam MAX P 45 AB
- Длина кабеля
- 950 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- поджига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель поджига 950 мм
Кабель поджига 950 мм, артикул 65324863
Кабель поджига длиной 950 мм (арт. 65324863) предназначен для обеспечения надежной передачи высоковольтного импульса в системе зажигания газовых устройств. Модель оснащена штекерными разъемами диаметром 4 мм, что обеспечивает плотное контактное соединение с электродом поджига и трансформатором. Производитель: Ecoflam.
Ключевые характеристики
- Длина кабеля: 950 мм
- Тип разъемов: штекерные, Ø 4 мм
- Назначение: передача высоковольтного тока для создания искры
- Соответствие: европейские стандарты качества
Описание конструкции
Кабель поджига выполнен с упором на электрическую и механическую прочность. Изоляционный материал и конструкция жил разработаны для устойчивости к высоким напряжениям и повторным пиковым нагрузкам, минимизируя риск пробоя и ухудшения изоляционных свойств. Штекерные разъемы диаметром 4 мм обеспечивают стабильный контакт и простоту монтажа в местах подключения к трансформатору и электродам, сохраняя электрическую цепь без потерь.
Применение и совместимость
Предназначен для использования в газовых горелках и котлах, где требуется передача искрового импульса от трансформатора к электроду. Универсальная длина 950 мм делает кабель применимым в широком спектре технических конфигураций, при этом штекерные соединения обеспечивают совместимость с большинством стандартных трансформаторов и электродов, рассчитанных на Ø 4 мм.
Преимущества
- Гарантированная передача высокого напряжения без потерь
- Долговечность благодаря усиленной изоляции и качественным контактам
- Легкий монтаж и замена за счет стандартных штекерных коннекторов
- Соответствие европейским стандартам качества обеспечивает безопасность и стабильность работы
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 8
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Трансформатор розжига 65323257 | MAX P 35 AB | 11 420010408102 · 14.02.2014 · стр. 52 |
| Электродный узел 65320923 | MAX P 35 AB | 26 420010408102 · 14.02.2014 · стр. 52 |
| Трансформатор розжига 65323257 | MAX P 45 AB | 11 420010408102 · 14.02.2014 · стр. 52 |
| Электродный узел 65320923 | MAX P 45 AB | 26 420010408102 · 14.02.2014 · стр. 52 |
| Трансформатор розжига 65323257 | MAX P 35 AB | 11 420010408102 · 14.02.2014 · стр. 53 |
| Электродный узел 65320923 | MAX P 35 AB | 26 420010408102 · 14.02.2014 · стр. 53 |
| Трансформатор розжига 65323257 | MAX P 45 AB | 11 420010408102 · 14.02.2014 · стр. 53 |
| Электродный узел 65320923 | MAX P 45 AB | 26 420010408102 · 14.02.2014 · стр. 53 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 4
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| MAX P 35 AB | По указанному обозначению горелки | 25 | 420010408102 · 14.02.2014 · стр. 52 |
| MAX P 45 AB | По указанному обозначению горелки | 25 | 420010408102 · 14.02.2014 · стр. 52 |
| MAX P 35 AB | По указанному обозначению горелки | 25 | 420010408102 · 14.02.2014 · стр. 53 |
| MAX P 45 AB | По указанному обозначению горелки | 25 | 420010408102 · 14.02.2014 · стр. 53 |
Характеристики
- Наименование
- Кабель поджига 950 мм
- Бренды
- Ecoflam
- Места установки
- Дизельная горелка Ecoflam MAX P 35 AB, Дизельная горелка Ecoflam MAX P 45 AB
- Длина кабеля
- 950 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- поджига
- Длина кабеля (мм)
- 950
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Условия применения: 0250 CAVI ACCENSIONE CABLES TC · TL · 0250 CABLE HT CABLES TC
Данные каталога
MAX P 35 AB · позиция 25
CAVI ACCENSIONE CABLES
Каталог 420010408102 · 14.02.2014 · страница 52 .
MAX P 35 AB · позиция 25
CABLE HT CABLES
Каталог 420010408102 · 14.02.2014 · страница 53 .
MAX P 35 AB · позиция 0141
FOTOTRANSISTOR PHOTOTRANSISTOR FTEB1 MM 500 W
Ограничения строки: 0250 CAVI ACCENSIONE CABLES TC
Каталог 420010334402 · 25.07.2019 · страница 59 .
MAX P 35 AB · позиция 0141
FOTOTRANSISTOR PHOTOTRANSISTOR FTEB1 MM 500 W
Ограничения строки: TL
Каталог 420010334402 · 25.07.2019 · страница 59 .
MAX P 35 AB · позиция 0141
CELLULE FOTOTRANSISTOR FTEB1 MM 500 W
Ограничения строки: 0250 CABLE HT CABLES TC
Каталог 420010334402 · 25.07.2019 · страница 60 .
MAX P 35 AB · позиция 0141
CELLULE FOTOTRANSISTOR FTEB1 MM 500 W
Ограничения строки: TL
Каталог 420010334402 · 25.07.2019 · страница 60 .
MAX P 35 AB · позиция 25
ПРОВОДА РОЗЖИГА
Каталог 420010492200 · страница 121 .
-
Условия применения: 0250 CAVI ACCENSIONE CABLES TC · TL · 0250 CABLE HT CABLES TC
Данные каталога
MAX P 45 AB · позиция 25
CAVI ACCENSIONE CABLES
Каталог 420010408102 · 14.02.2014 · страница 52 .
MAX P 45 AB · позиция 25
CABLE HT CABLES
Каталог 420010408102 · 14.02.2014 · страница 53 .
MAX P 45 AB · позиция 0141
FOTOTRANSISTOR PHOTOTRANSISTOR FTEB1 MM 500 W
Ограничения строки: 0250 CAVI ACCENSIONE CABLES TC
Каталог 420010334402 · 25.07.2019 · страница 59 .
MAX P 45 AB · позиция 0141
FOTOTRANSISTOR PHOTOTRANSISTOR FTEB1 MM 500 W
Ограничения строки: TL
Каталог 420010334402 · 25.07.2019 · страница 59 .
MAX P 45 AB · позиция 0141
CELLULE FOTOTRANSISTOR FTEB1 MM 500 W
Ограничения строки: 0250 CABLE HT CABLES TC
Каталог 420010334402 · 25.07.2019 · страница 60 .
MAX P 45 AB · позиция 0141
CELLULE FOTOTRANSISTOR FTEB1 MM 500 W
Ограничения строки: TL
Каталог 420010334402 · 25.07.2019 · страница 60 .
MAX P 45 AB · позиция 25
ПРОВОДА РОЗЖИГА
Каталог 420010492200 · страница 121 .
Горелки с таким обозначением не найдены. Попробуйте другую модель или артикул.
