Ecoflam

Дизельная горелка Ecoflam MAX P 45 AB

Все товары Ecoflam →

Дизельная горелка Ecoflam MAX P 45 AB. Вид топлива: дизельная; Мощность горелки: от 202 до 546 кВт; Исполнение горелки: двухступенчатая.

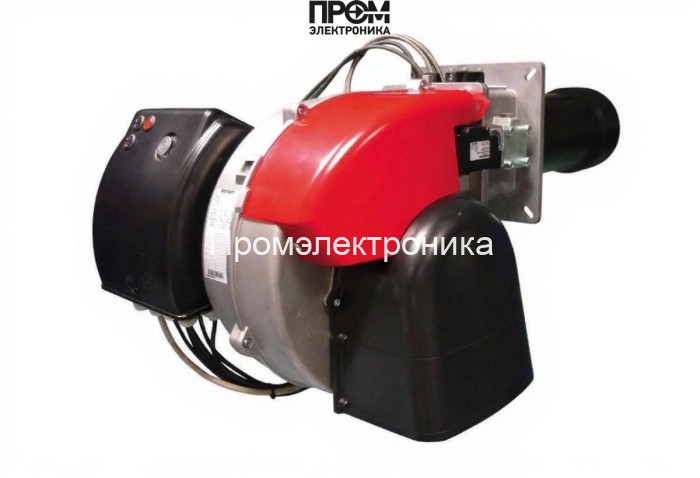

Дизельная горелка Ecoflam MAX P 45 ABУвеличить фото

Основные характеристики

Бренды
Ecoflam
Вид топлива
дизельная
Мощность горелки
от 202 до 546 кВт
Длина пламенной трубы
175 мм
Класс пылевлагозащиты
IP40
Исполнение горелки
двухступенчатая
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 202 до 546 кВт · от 0 до 8 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · двухступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · 175 мм · с головой сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Ecoflam MAX P 45 AB. Каталожные параметры этого исполнения: вид топлива: дизельная; мощность горелки: от 202 до 546 кВт; исполнение горелки: двухступенчатая; электропитание: 220 В; длина пламенной трубы: 175 мм; противодавление: от 0 до 8 мбар; комплектация: с головой сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: с головой сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Дизельная горелка Ecoflam MAX P 45 AB, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Дизельная горелка Ecoflam MAX P 45 AB
Бренды
Ecoflam
Вид топлива
дизельная
Мощность горелки
от 202 до 546 кВт
Длина пламенной трубы
175 мм
Класс пылевлагозащиты
IP40
Исполнение горелки
двухступенчатая
Электропитание
220 В
Комплектация
с головой сгорания
Электродвигатель
550 Вт
Страна бренда
Италия
Противодавление
от 0 до 8 мбар
Тип пламенной трубы
короткая
03

Техническая документация

PDFEcoflam: технический каталог горелок · MAX P 45 ABОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 122

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

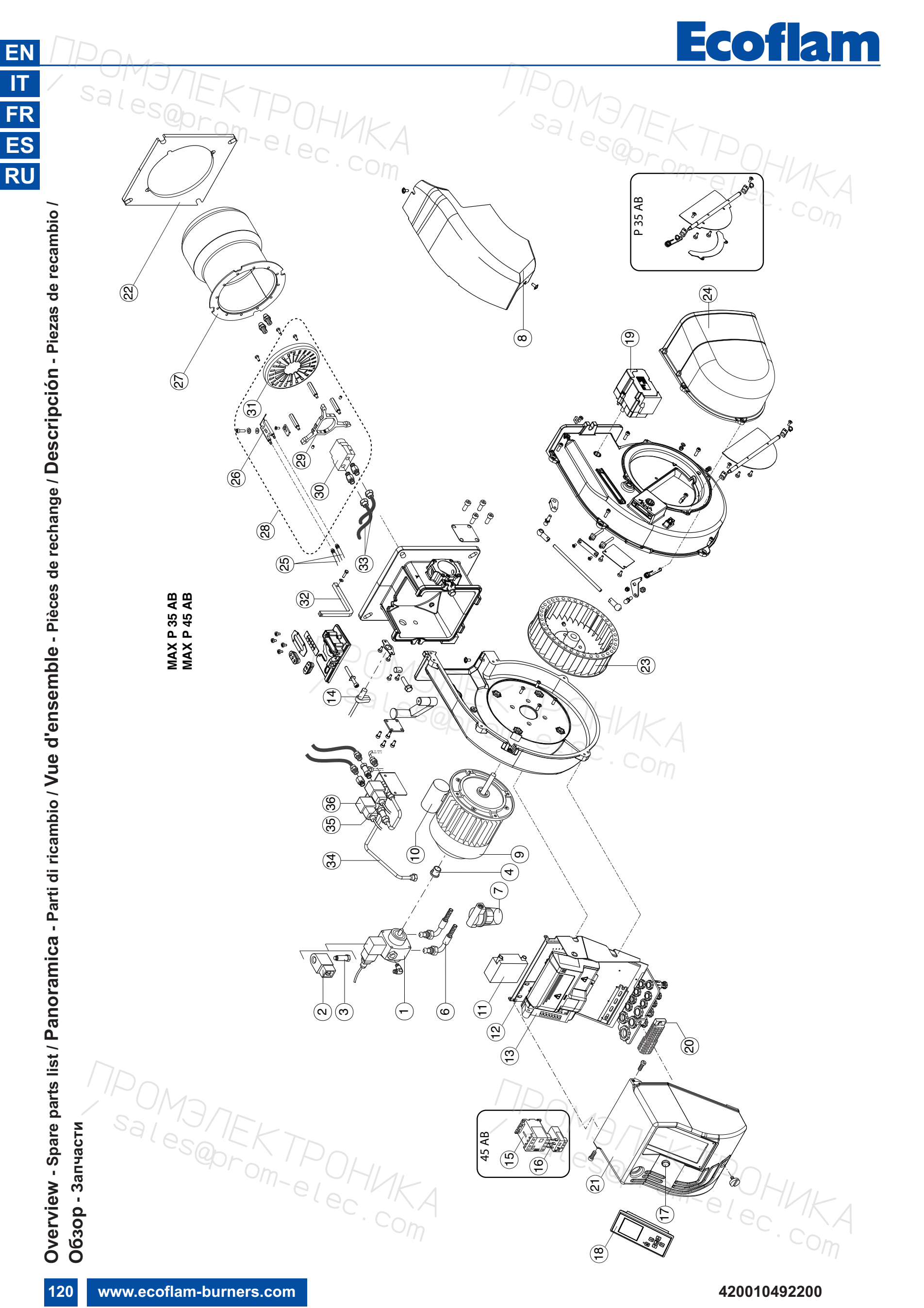

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Ecoflam MAX P 45 AB
Открыть схему в полном размере ↗Документ 420010492200 · страница 120

Запчасти на схеме

  1. Поз. 1
    Elco AS 67 B 7449 4P 0700

    Артикул: 65322960

  2. Поз. 2
  3. Поз. 3
  4. Поз. 4
  5. Поз. 6
  6. Поз. 8
    Крышка Ecoflam, 65325268

    Артикул: 65325268

  7. Поз. 9
    Двигатель 370 W Ecoflam 65324865

    Артикул: 65324865

    Исполнение: 550 W

  8. Поз. 11
  9. Поз. 12
  10. Поз. 13
  11. Поз. 14
  12. Поз. 15
  13. Поз. 16
  14. Поз. 17
  15. Поз. 18
  16. Поз. 20
  17. Поз. 21
  18. Поз. 22
  19. Поз. 23
    Рабочее колесо вентилятора Ecoflam Ø200 x 80 мм, 65324710

    Артикул: 65324710

    Исполнение: 200 x 80

  20. Поз. 24
  21. Поз. 25
    Кабель поджига 950 мм

    Артикул: 65324863

  22. Поз. 27
  23. Поз. 27
  24. Поз. 28
  25. Поз. 29
  26. Поз. 30
  27. Поз. 31
  28. Поз. 32
    Регулировочный стержень Ecoflam 65324861

    Артикул: 65324861

    Исполнение: TC

  29. Поз. 32
    Регулировочный стержень Ecoflam 65324862

    Артикул: 65324862

    Исполнение: TL

  30. Поз. 33
    Форсуночный шланг 650 мм 65324875

    Артикул: 65324875

    Исполнение: TL

  31. Поз. 33
    Форсуночный шланг 460 мм

    Артикул: 65324874

    Исполнение: TC

  32. Поз. 34
  33. Поз. 35
  34. Поз. 36

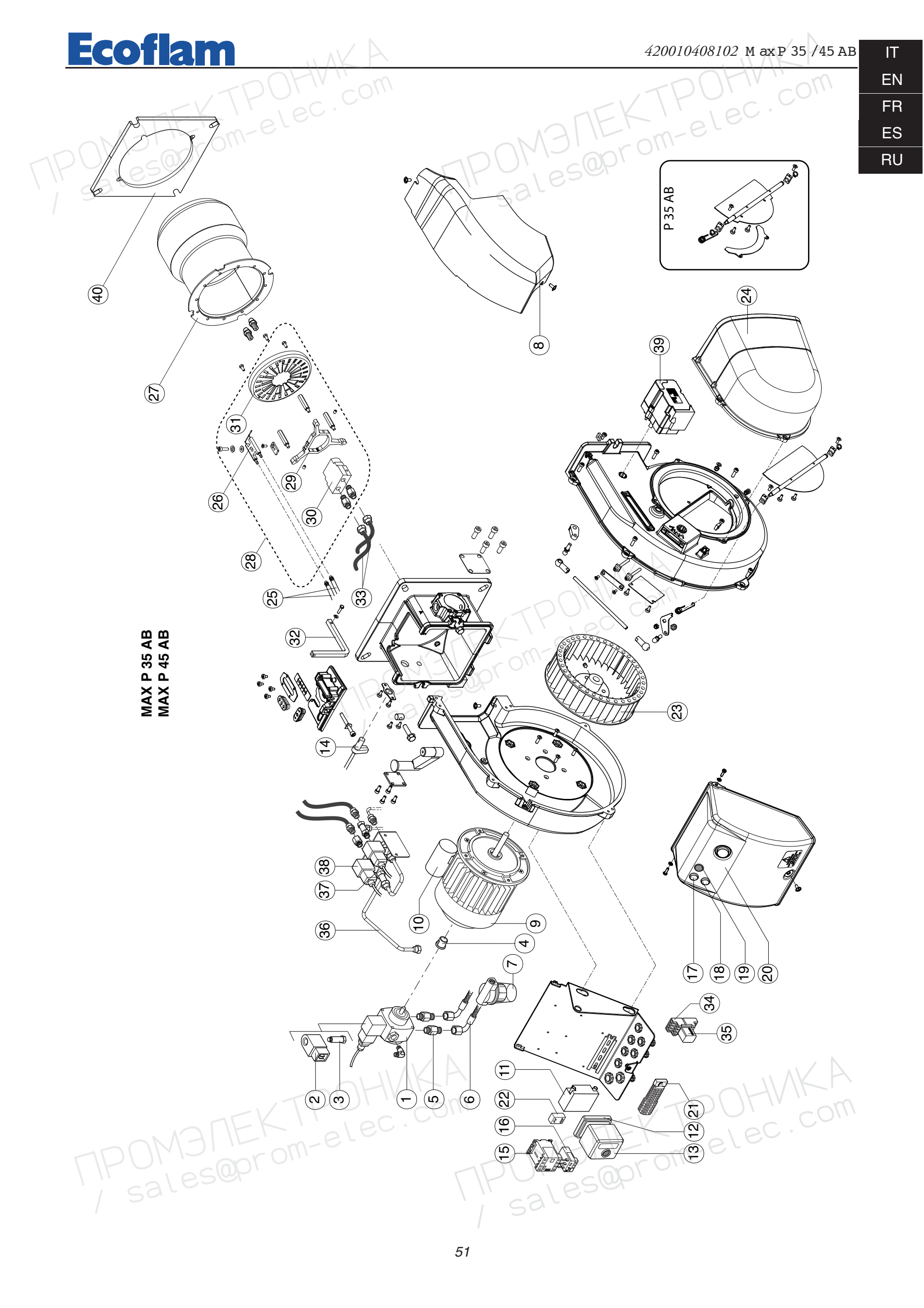

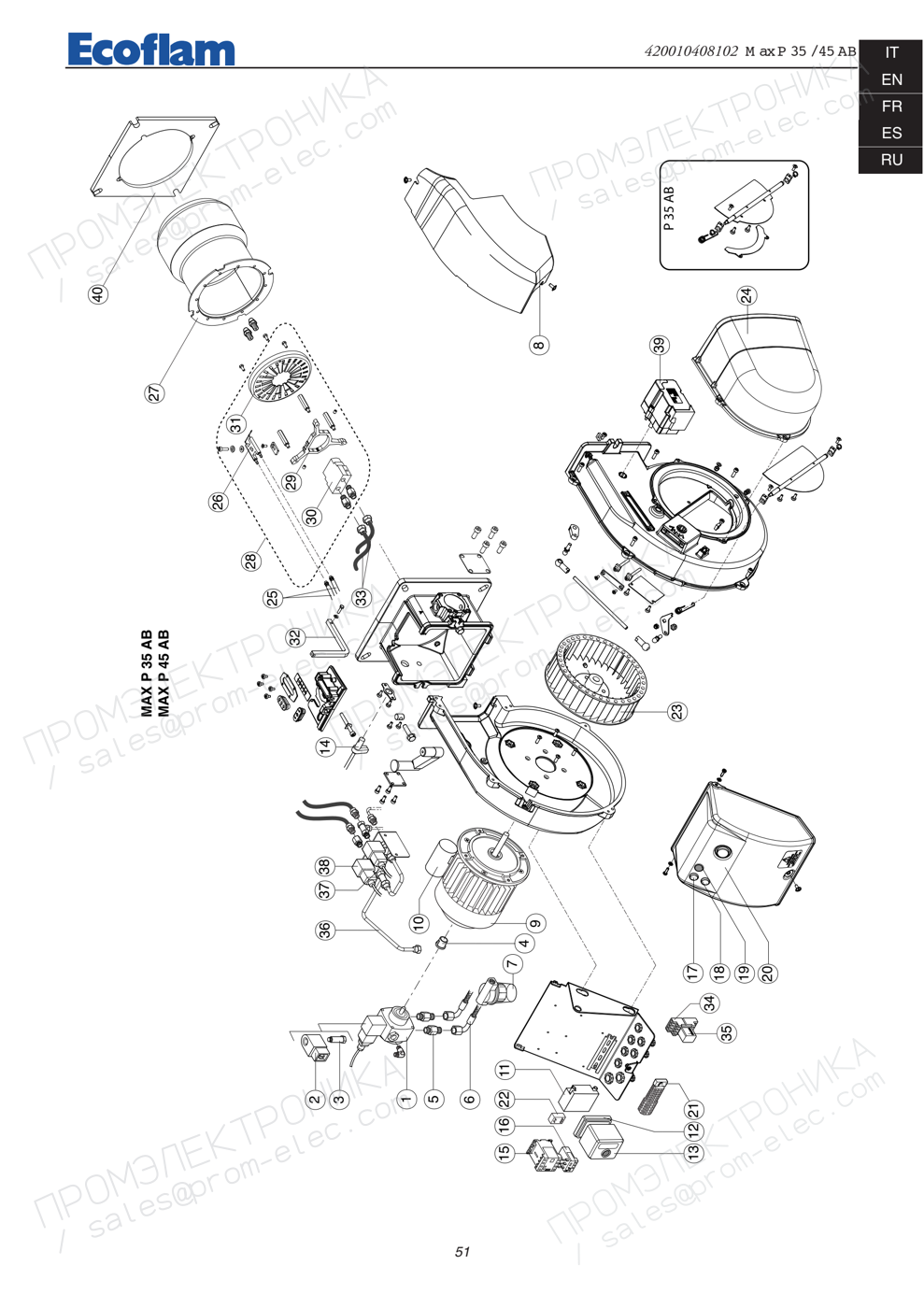

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Ecoflam MAX P 45 AB
Открыть схему в полном размере ↗Документ 420010408102 · 14.02.2014 · страница 51

Запчасти на схеме

  1. Поз. 1
    Elco AS 67 B 7449 4P 0700

    Артикул: 65322960

  2. Поз. 2
  3. Поз. 3
  4. Поз. 4
  5. Поз. 6
  6. Поз. 8
    Крышка Ecoflam, 65325268

    Артикул: 65325268

  7. Поз. 9
    Двигатель 370 W Ecoflam 65324865

    Артикул: 65324865

    Исполнение: 550 W

  8. Поз. 11
  9. Поз. 12
  10. Поз. 13
  11. Поз. 14
  12. Поз. 15
  13. Поз. 16
  14. Поз. 17
  15. Поз. 18
  16. Поз. 19
  17. Поз. 20
  18. Поз. 21
  19. Поз. 22
  20. Поз. 23
    Рабочее колесо вентилятора Ecoflam Ø200 x 80 мм, 65324710

    Артикул: 65324710

    Исполнение: 200 x 80

  21. Поз. 24
  22. Поз. 25
    Кабель поджига 950 мм

    Артикул: 65324863

  23. Поз. 27
  24. Поз. 27
  25. Поз. 28
  26. Поз. 29
  27. Поз. 30
  28. Поз. 31
  29. Поз. 32
    Регулировочный стержень Ecoflam 65324861

    Артикул: 65324861

    Исполнение: TC

  30. Поз. 32
    Регулировочный стержень Ecoflam 65324862

    Артикул: 65324862

    Исполнение: TL

  31. Поз. 33
    Форсуночный шланг 650 мм 65324875

    Артикул: 65324875

    Исполнение: TL

  32. Поз. 33
    Форсуночный шланг 460 мм

    Артикул: 65324874

    Исполнение: TC

  33. Поз. 34
  34. Поз. 35
  35. Поз. 36
  36. Поз. 37
  37. Поз. 38
  38. Поз. 39
  39. Поз. 40

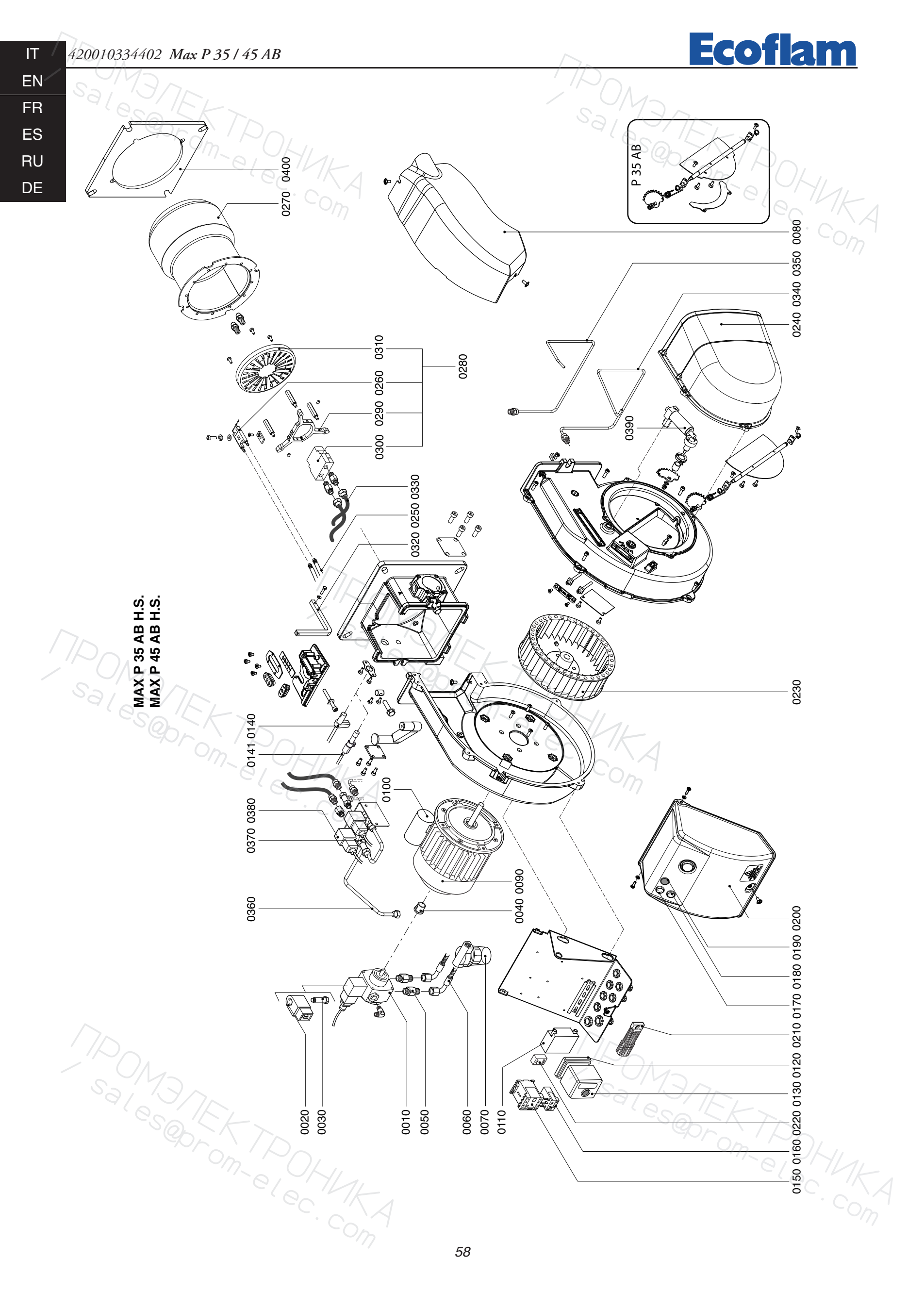

Взрывсхема горелки — исполнение H.S.

Для исполнения с гидравлическим приводом (H.S.) по документу 420010334402.

Взрывсхема горелки — исполнение H.S. — Дизельная горелка Ecoflam MAX P 45 AB
Открыть схему в полном размере ↗Документ 420010334402 · 25.07.2019 · страница 58

Запчасти на схеме

  1. Поз. 0010
    Elco AS 67 B 7449 4P 0700

    Артикул: 65322960

  2. Поз. 0020
  3. Поз. 0030
  4. Поз. 0040
  5. Поз. 0060
  6. Поз. 0080
  7. Поз. 0090
    Двигатель 370 W Ecoflam 65324865

    Артикул: 65324865

    Исполнение: 550 W

  8. Поз. 0110
  9. Поз. 0120
  10. Поз. 0130
  11. Поз. 0140
  12. Поз. 0141
    REMOTE CONTROL SWITCH CONTATTORE TELERUPTEUR EMPALME MOTOR VENTILADOR дистанционный пускатель BG0910 A230 Ecoflam 65323138

    Артикул: 65323138

    Исполнение: 0150 CONTATTORE REMOTE CONTROL SWITCH BG0910A · 0150 TELERUPTEUR EMPALME MOTOR BG0910A

  13. Поз. 0141
    Переключатель UNIPOLAR OMEGA COD.KB11248COBB Ecoflam 65324697

    Артикул: 65324697

    Исполнение: 0180 INTERUTTORE 1°-2° FIAMMA HIGH-LOW FLAME SWITCH KB11248COBB · 0180 INTERRUPTEUR 1RE. ET 2ME. ALLURE INTERRUPTOR 1°-2° LLAMA KB11248COBB

  14. Поз. 0141
    Трубка домкрат D4X200/230/150 90° ST.2 Ecoflam 65325364

    Артикул: 65325364

    Исполнение: 0350 TUBO 2a FIAMMA PIPE (2nd FLAME) · 0350 TUYATERIE 2me ALLURE TUBO 2a Llama

  15. Поз. 0141
    Трубка домкрат/электрок.2 D4X165X150 90° Ecoflam 65325527

    Артикул: 65325527

    Исполнение: 0340 TUBO SISTEMA IDRAULICO HYDRAULIC SYSTEM PIPE · 0340 TUYATERIE SYSTEME HYDRAULIQUE TUBO SISTEMA HIDRAULICO

  16. Поз. 0141
    Смесительное устройство В сборе горелки дизельной L50 D127 CPL. Ecoflam 65325987

    Артикул: 65325987

    Исполнение: 0280 GRUPPO TESTA DI COMBUSTIONE INNER ASSEMBLY · 0280 GROUPE TETE DE COMBUSTION GRUPO CABEZA DE COMBUSTION

  17. Поз. 0141
  18. Поз. 0141
    Прокладка фланца Ø160 мм

    Артикул: 65324701

    Исполнение: 0400 GUARNIZIONE GASKET · 0400 JOINT GASKET

  19. Поз. 0141
    Тепловое реле Ecoflam 11 RF9 2V3

    Артикул: 65323098

    Исполнение: 0160 RELE’ TERMICO MOTOR THERMAL RELAY Lovato 11RF9 1,4-2,3A · 0160 RELAIS THERMIQUE TERMICO Lovato 11RF9 1,4-2,3A

  20. Поз. 0141
    Индикаторная лампа KI09248X2BY

    Артикул: 65324695

    Исполнение: 0190 LAMPADA LAMP KL09248X2BY · 0190 LAMPE ESPIA KL09248X2BY

  21. Поз. 0141
    Сетевой антипомеховый фильтр Elco 951409

    Артикул: 65323170

    Исполнение: 0220 FILTRO ANTIDISTURBO ANTIJAMMING FILTER · 0220 FILTRE ANTIPARASITES FILTRO ANTITRASTORNO

  22. Поз. 0141
    Клавишный переключатель KB24448B2BG

    Артикул: 65324696

    Исполнение: 0170 INTERUTTORE DI LAVORO MAIN SWITCH KB24448AOBB · 0170 INTERRUPTEUR DE TRAVAIL INTERRUPTOR DE LINEA KB24448AOBB

  23. Поз. 0141
    Гнездо плавкого предохранителя HK52004/1

    Артикул: 65324279

    Исполнение: 0210 PORTA FUSIBILE FUSE SUPPORT HK 520 04-1 · 0210 PORTEFUSIBLE PORTAFUSIBLE HK 520 04-1

  24. Поз. 0141
    Жидкотопливный электромагнитный клапан Elco VE 131IN XT09

    Артикул: 65323624

    Исполнение: 0370 VALVOLA OIL VALVE Parker SCEM VE131IN · 0370 VANNE VALVULA Parker SCEM VE131IN

  25. Поз. 0141
    Кабель поджига 950 мм

    Артикул: 65324863

    Исполнение: 0250 CAVI ACCENSIONE CABLES TC · TL · 0250 CABLE HT CABLES TC

  26. Поз. 0141
    Форсуночный шланг 650 мм 65324875

    Артикул: 65324875

    Исполнение: TL

  27. Поз. 0141
    Регулировочный стержень Ecoflam 65324861

    Артикул: 65324861

    Исполнение: 0320 ASTA SUPPORTO TESTA ROD TC · 0320 SUPPORT SOPORTE TC

  28. Поз. 0141
    Регулировочный стержень Ecoflam 65324862

    Артикул: 65324862

    Исполнение: TL

  29. Поз. 0141
    Форсуночный шланг 460 мм

    Артикул: 65324874

    Исполнение: 0330 FLESSIBILI TESTA FIRING HEAD HOSES TC · 0330 FLEXIBLES TETE DE COMBUSTION LATIGUILLOS DE CABEZA TC

  30. Поз. 0141
    Фиксатор уравнительного диска Ø131,5 x 8 мм

    Артикул: 65324868

    Исполнение: 0290 CROCIERA NOZZLE HOLDER SUPPORT · 0290 SUPPORT PORTE GICLEUR SOPORTE PORTAINYECTOR

  31. Поз. 0141
    Форсуночный адаптер Ecoflam 50 мм 65324860

    Артикул: 65324860

    Исполнение: 0300 PORTA UGELLO NOZZLE HOLDER · 0300 PORTE GICLEUR PORTAINYECTOR

  32. Поз. 0141
    Кожух панели управления Ecoflam D200

    Артикул: 65324705

    Исполнение: 0200 COPERCHIO COVER · 0200 COUVERCLE TAPA

  33. Поз. 0141
    Короб воздухозаборный Ecoflam 65324870

    Артикул: 65324870

    Исполнение: 0240 CASSETTO COVER AIR INLET · 0240 BOITE D’AIR CIERRE EN ASPIRACIÓN

  34. Поз. 0141
    Уравнительные диски Ø127 / 40 мм

    Артикул: 65324869

    Исполнение: 0310 DIFFUSORE DIFFUSER · 0310 DEFLECTEUR DIFUSOR

  35. Поз. 0141
    Рабочее колесо вентилятора Ecoflam Ø200 x 80 мм, 65324710

    Артикул: 65324710

    Исполнение: 200 x 80

  36. Поз. 0141
    Жаровая труба для дизельных горелок Ø140 x 185 мм

    Артикул: 65324866

    Исполнение: 0270 BOCCAGLIO BLAST TUBE TC · 0270 GUEULARD TUBO LLAMA TC

  37. Поз. 0141
  38. Поз. 0141
    Гидравлический привод Elco Ø160 мм

    Артикул: 65322335

    Исполнение: 0390 SISTEMA IDRAULICO HYDRAULIC SYSTEM · 0390 SYSTEME HYDRAULIQUE SISTEMA HIDRAULICO

  39. Поз. 0141
    Медная топливная трубка Ecoflam Ø4/2 мм 65324873

    Артикул: 65324873

    Исполнение: 0360 TUBO POMPA PUMP PIPE · 0360 TUYATERIE POMPE TUBO BOMBA

  40. Поз. 0141
    Электромагнитная катушка Elco XT09

    Артикул: 65323782

    Исполнение: 0380 BOBINA COIL Parker SCEM VE131IN · 0380 BOBINE ELECTROVANNE BOBINA Parker SCEM VE131IN
