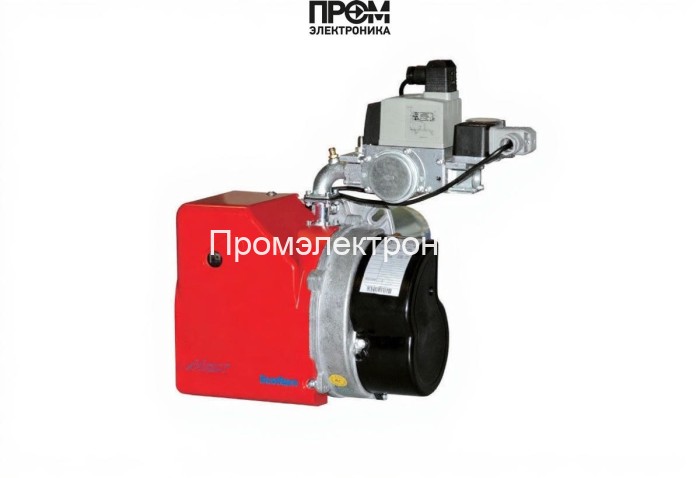

Газовая горелка Ecoflam MAX GAS 105 LN P TC GN SR TW MBC 65 DLE

Газовая горелка Ecoflam MAX GAS 105 — техническое описание и состав компонентов

Предлагаем детализированное техническое описание газовой одноступенчатой горелки Ecoflam MAX GAS 105, адаптированное под требования SEO 2026 года. Описание ориентировано на инженеров, сервисные службы и специалистов по подбору теплового оборудования. Модель обеспечивает мощность 49–108 кВт при компактной пламенной трубе 140 мм и рассчитана на питание 220 В с потреблением 190 Вт и электродвигателем 75 Вт. Класс защиты — IP40, масса — 8 кг.

Ключевые технические параметры

• Вид топлива: газовая
• Диапазон мощности: 49–108 кВт
• Тип: одноступенчатая
• Длина пламенной трубы: 140 мм (короткая)
• Электропитание: 220 В, потребляемая мощность — 190 Вт
• Электродвигатель: 75 Вт
• Класс защиты: IP40
• Противодавление: 0–3.5 мбар; давление газа на рампе: 7–24 мбар
• Тип газового подключения: Rp 3/4"
• Рабочая температура: −10…+60 °C

Конструктивные узлы и основные детали

Горелка выполнена по модульной схеме, что ускоряет обслуживание и замену компонентов. В состав изделия входят следующие ключевые элементы:

• Топливный насос — обеспечивает стабильную подачу топлива на форсунки и газовую рампу, выполнен с запасом по ресурсу для промышленной эксплуатации.
• Датчик пламени — оптический/ионный контроль наличия горения с быстрым реагированием для безопасного отключения при сбоях.
• Топочный автомат — модуль управления запуском/остановом и логикой безопасности, реализует алгоритмы контроля в рамках одноступенчатой схемы.
• Трансформатор розжига — формирует импульс высокого напряжения для инициирования искрового розжига электродов.
• Реле давления — контроль минимального/максимального давления газа в системе, защищает от аварийных режимов.
• Форсунки — сопловой узел головы сгорания, оптимизированный под заданный диапазон мощности и короткую пламенную трубу.
• Сервопривод — обеспечивает регулирование заслонок и положения рабочего органа в пределах заданной схемы управления.
• Клапан — запорный и управляющий клапаны газовой линии, с электроприводом и встроенными измерениями герметичности.
• Электроды — электрод розжига и контрольные электроды системы контроля пламени, выполнены с антикоррозионным покрытием.

Преимущества эксплуатации и соответствие стандартам

• Модульный дизайн для оперативной замены узлов и минимизации простоев.
• Соответствие современным требованиям энергоэффективности и экологическим нормативам 2026 года.
• Надёжная система контроля пламени и многоступенчатая защита по давлению и подаче топлива.
• Простота интеграции в существующие котельные установки и модульные тепловые пункты.

Рекомендации по монтажу и обслуживанию

• Проводить пуско-наладочные работы сертифицированным персоналом, проверять герметичность газовой рампы и уплотнений.
• Регламентное обслуживание: ежемесячные визуальные проверки, сезонная чистка пламенной трубы и ежегодная проверка топочного автомата и датчиков.
• Использовать оригинальные сменные детали для сохранения характеристик и соответствия гарантийным условиям.

Данное техническое описание помогает быстро оценить совместимость Ecoflam MAX GAS 105 с проектными решениями и подготовить спецификацию для закупки или ремонта. При подборе запчастей и сервисного обслуживания ориентируйтесь на оригинальные номера и рекомендации производителя.
