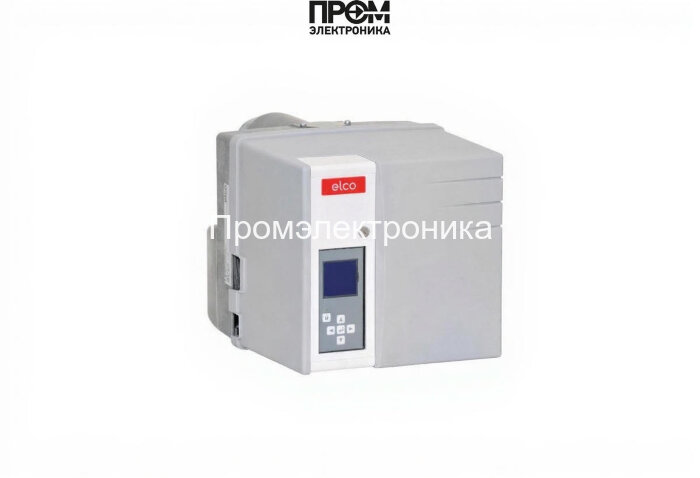

Техническое описание дизельной горелки Elco VB2.38 VD (22–38 кВт)

Elco VB2.38 VD — промышленная двухступенчатая дизельная горелка итальянского производства, спроектированная для надёжной работы на водогрейных и паровых котлах малой и средней мощности. Конструкция ориентирована на простоту монтажа, предсказуемость работы при изменениях давления и экономичное потребление топлива. В основе — проверенные компоненты и модульная электроника с диагностикой состояния.

Ключевые технические параметры

• Мощность: 22–38 кВт;
• Питание: 220 В, потребляемая мощность 191 Вт, электродвигатель 56 Вт;
• Расход топлива: 1.8–3.2 кг/ч;
• Противодавление: 0–2.5 мбар;
• Класс защиты: IP21; уровень шума ≤ 59.3 дБ; масса 18 кг;
• Тип соединения: Rp 3/8"; рабочая температура: от −10 до +50 °C.

Состав и основные узлы горелки

Для обеспечения стабильного горения и безопасной эксплуатации в состав Elco VB2.38 VD включены следующие функциональные элементы:

• Топливный насос — обеспечивает постоянное давление подачи дизельного топлива и равномерную подачу к форсунке при двухступенчатом режиме;
• Форсунки — формируют мелкодисперсное распыление топлива для оптимального смешивания с воздухом;
• Датчик пламени — контролирует наличие факела в камере сгорания и подаёт сигнал в систему управления при нестандартных состояниях;
• Топочный автомат (модуль управления) — реализует логику двухступенчатого управления, самодиагностику, защитные алгоритмы и интерфейс обслуживания;
• Трансформатор розжига и электроды — формируют искровой разряд для надёжного зажигания топлива в любых эксплуатационных условиях;
• Реле давления — контролирует перепад и предотвращает работу при недопустимых значениях противодавления;
• Сервопривод и клапан — управляют положением заслонок и подачей топлива при переходе между ступенями и в аварийных сценариях;
• Клапанная группа — обеспечивает герметичное перекрытие подачи топлива при останове или аварии.

Особенности эксплуатации и сервис

• Двухступенчатая схема управления позволяет гибко регулировать тепловую нагрузку и снижать расход топлива при частичных нагрузках.
• Модульная конструкция упрощает обслуживание: доступ к форсунке, насосу, электродам и блоку управления обеспечен без демонтажа корпуса.
• Рекомендуется регулярная проверка состояния фильтров, очистка форсунки и тестирование датчика пламени и реле давления согласно сервисному регламенту.

Elco VB2.38 VD — технически сбалансированное решение для котельных и промышленных установок, где важны точность управления, устойчивость к перепадам давления и минимальная потребность в обслуживании. Применение оригинальных компонентов (насос, форсунки, трансформатор розжига, датчик пламени, топочный автомат, реле давления, сервопривод, клапан, электроды) обеспечивает долговечность и предсказуемую эксплуатацию в диапазоне рабочих параметров.
