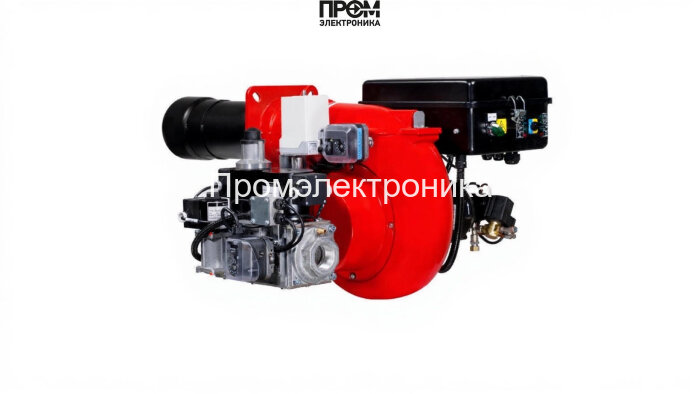

Газодизельная горелка FBR K 4/2 TC EVO2 + R. CE D1"1/4 – S

Техническое описание газодизельной горелки FBR K 4/2 TC EVO2 + R. CE D1"1/4 – S

Данная документация описывает конструктивные элементы, основные эксплуатационные параметры и рекомендации по монтажу комбинированной газодизельной горелки FBR K 4/2 TC EVO2. Описание подготовлено в строгом техническом стиле с акцентом на ключевые узлы и их взаимодействие в рабочем цикле. Горелка предназначена для промышленных и коммунально‑бытовых котельных, обеспечивает диапазон мощности 116–523 кВт и работает в двухступенчатом режиме с пламенной трубой 250 мм.

Ключевые узлы и их функции

• Топливный насос — обеспечивает дозированную подачу дизельного топлива в форсунки при переходе на жидкое топливо; насос снабжён защитой от перегрева и контрольными точками для обслуживания.
• Форсунки — распыляют дизель в камеру сгорания; конструкция форсунок гарантирует стабильную факельную структуру при расходе 10–45 кг/ч.
• Датчик пламени — оптический/ионный модуль контроля наличия пламени, интегрированный с топочным автоматом для немедленного отключения подачи топлива при отсутствующем горении.
• Топочный автомат — центральный блок управления режимами работы (двухступенчатое управление), реализует алгоритмы безопасности и коммутацию перехода между газом и дизелем.
• Трансформатор розжига — обеспечивает высоковольтные импульсы на электроды для инициирования искры розжига; рассчитан на рабочее напряжение сети 220 В.
• Реле давления — мониторит противодавление и давление в газовой рампе (10.6–54.5 мбар), участвует в логике защиты и отключения при отклонениях от нормы.
• Сервопривод — регулирует положение клапанов и заслонок подачи воздуха/подачи топлива для точного поддержания заданной мощности и оптимизации состава смеси.
• Клапан — газовый запорно‑регулирующий элемент с электроприводом, обеспечивает герметичное перекрытие и быстродействующее отключение подачи топлива.
• Электроды — элементы розжига и ионизационного контроля, выполнены из жаропрочных материалов для длительной службы в условиях высоких температур.

Технические параметры и эксплуатационные рекомендации

• Диапазон мощности: 116–523 кВт; расход газа 11.7–52.6 нм³/ч; расход дизеля 10–45 кг/ч.
• Электродвигатель нагнетателя: 740 Вт, общий потребляемый ток ≈770 Вт; питание 220 В.
• Класс защиты IP40 — установка в отапливаемых помещениях или защищённых нишах.
• Рабочая температура: от −20 до +70 °C; масса — 38 кг; присоединение Rp 1".

Особенности обслуживания

• Плановая проверка топливного насоса и форсунок — не реже одного раза в сезон.
• Контроль состояния датчика пламени и электродов при каждом пуске/останове.
• Проверка реле давления и настройки сервопривода для сохранения стабильной смеси и оптимального КПД.
• Ремонт и наладку выполнять специализированным сервисом с допуском к газовым работам.

Компоновка узлов обеспечивает быструю замену расходных частей и минимальное время простоя котельного оборудования, а продуманная логика топочного автомата вместе с трансформатором розжига и системой датчиков гарантирует безопасный и экономичный режим работы 24/7.
