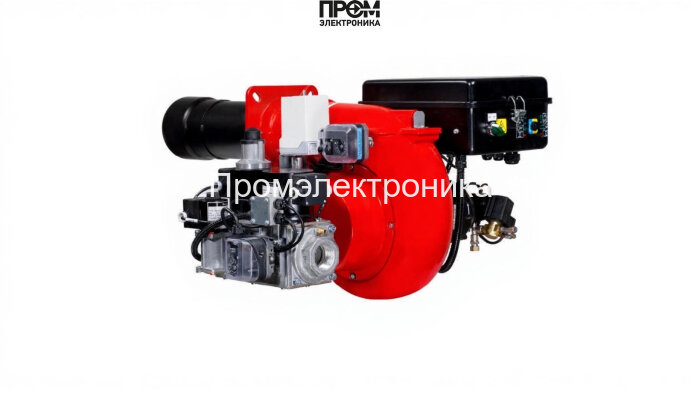

Газодизельная горелка FBR K 4/2 TL EVO2 + R. CE D1"1/4 – S

Газодизельная горелка FBR K 4/2 TL EVO2 + R. CE D1"1/4 – S — техническое описание

Газодизельная комбинированная горелка FBR K 4/2 TL EVO2 разработана для надежной и экономичной работы в промышленных и коммунальных котельных. Конструкция обеспечивает двухступенчатое управление мощностью в диапазоне 116–523 кВт с плавным и безопасным переключением между газом и дизелем. Корпус и монтажный фланец устойчивы к вибрациям и рассчитаны на длительную эксплуатацию при рабочих температурах от −20 до +70 °C. Устройство спроектировано с учётом требований энергоэффективности и современных стандартов автоматизации 2026 года, включая адаптацию к удалённому мониторингу и интеграцию в системы управления объектом.

Основные технические параметры

• Вид топлива: комбинированная (газ/дизель)
• Мощность: 116–523 кВт
• Длина пламенной трубы: 350 мм (удлинённая)
• Расход дизеля: 10–45 кг/ч; расход газа: 11.7–52.6 нм³/ч
• Давление газовой рампы: 10.6–54.5 мбар; противодавление до 7.2 мбар
• Электропитание: 220 В; электродвигатель: 740 Вт; потребляемая мощность: 770 Вт
• Класс защиты: IP40; уровень шума: 73–76 дБ; вес: 38 кг

Состав и ключевые узлы горелки

• Топливный насос — обеспечивает дозирование дизельного топлива и стабильное давление в системе впрыска, критичен для плавного перехода между режимами и точности подачи.
• Датчик пламени — оптический/ионный сенсор контроля наличия пламени; обеспечивает защиту от работы без горения и мгновенную блокировку подачи топлива при сбое.
• Топочный автомат — центральный контроллер управления последовательностью розжига, мониторинга аварий и двухступенчатой модуляции мощности; поддерживает интерфейсы удалённого контроля.
• Трансформатор розжига — генерирует высоковольтный импульс для электрода розжига, обеспечивая надежный запуск горения при любых режимах топлива.
• Реле давления — мониторит давление газовой рампы и подаёт сигналы защиты при отклонениях, предотвращая нештатные ситуации и обеспечивая соответствие рабочим параметрам.
• Форсунки — комплект сменных форсунок для дизельного впрыска и газовой разводки; гарантируют оптимальную фактуру пламени и экономичный расход топлива.
• Сервопривод — исполнительный механизм для регулирования заслонок и управления подачей топлива/воздуха в реальном времени, обеспечивает точность регулировки нагрузки.
• Клапан — запорно-регулирующие элементы на газовой и жидкой магистралях; реализуют надежную блокировку подачи при авариях и обеспечивают быструю герметизацию.
• Электроды — рабочие электроды контроля и розжига: предназначены для стабильной и долговечной работы в условиях высокой температуры и агрессивной среды.

Преимущества и эксплуатация

• Быстрый и бесшовный переход между газовым и дизельным режимом без остановки котла.
• Оптимизация расхода топлива благодаря точному дозированию насосом и корректной фактуре пламени через форсунки.
• Высокая безопасность: датчик пламени, реле давления и топочный автомат формируют многоуровневую систему защиты.
• Простота обслуживания: модульная конструкция узлов (форсунки, трансформатор розжига, сервопривод) упрощает замену и диагностику.

Горелка FBR K 4/2 TL EVO2 рекомендуется для водогрейных и паровых котлов средней и крупной мощности; при монтаже и пусконаладке требуется квалифицированный персонал и проверка геометрии топки для установки удлинённой пламенной трубы 350 мм. Регулярное техобслуживание узлов (проверка форсунок, состояния электродов, контроль работы топочного автомата и реле давления) продлит срок службы и сохранит высокий КПД системы.
