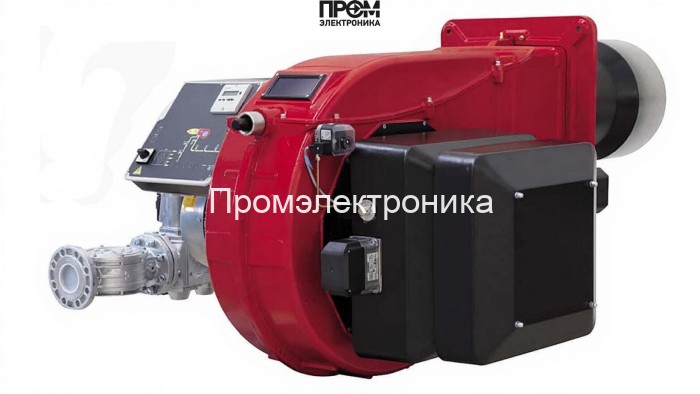

Газовая горелка CIB Unigas K990A M-.MD.SR.RU.A.8.80.ES

Газовая горелка CIB Unigas K990A — техническое описание для инженеров

Газовая прогрессивная горелка CIB Unigas K990A спроектирована для промышленного применения в паровых и водогрейных котлах средней и большой мощности. Конструкция ориентирована на надёжность, простоту сервисного обслуживания и точную модуляцию подачи топлива в диапазоне 1820–9900 кВт. Описание основано на технических характеристиках изделия и содержит перечень основных узлов горелки с их функциями.

Ключевые технические параметры

• Мощность: 1820–9900 кВт
• Расход газа: 193–1048 нм³/ч
• Давление рампы: 10–312 мбар
• Противодавление: 0–25 мбар
• Длина пламенной трубы: 530 мм
• Подключение: DN 80
• Электропитание: 380 В, потребление 15500 Вт
• Защита корпуса: IP40, уровень шума 85 дБ
• Габариты / вес: 184×172.8×96 см / 485 кг

Состав горелки — основные детали и их назначение

Ниже приведён технический перечень основных узлов горелки с кратким функциональным описанием, важным для проектировщика и сервисной службы:

• Топливный насос: обеспечивает стабильную подачу газа/топлива на рампу и форсунки при заданном давлении, компенсирует колебания в подаче и поддерживает точность дозирования.
• Датчик пламени: быстродействующий электрически оптический/ионный датчик, контролирует наличие и стабильность горения, обеспечивает защитное отключение при пропадании пламени.
• Топочный автомат (система управления): контролирует последовательность розжига, модуляцию мощности, блокировки по безопасности и взаимодействие с внешней системой управления котлом.
• Трансформатор розжига: генерирует высоковольтный импульс для электродов при старте горения, обеспечивает надёжный и повторяемый зажигающий разряд.
• Реле давления: контролирует давление в газовой рампе и систему противодавления, формирует блокировки при выходе параметров за допустимые пределы.
• Форсунки: формируют струю топлива для оптимального распыления и смешения с воздухом, обеспечивают равномерную и стабильную зону горения.
• Сервопривод (серво-привод): выполняет точную позиционную регулировку заслонок/клапанов для прогрессивного управления расходом топлива и воздуха.
• Клапан (газовый вентиль): основной запорный элемент безопасности и дозирования, работает в связке с автоматикой и реле давления.
• Электроды: служат элементами розжига и детекции искрового разряда, обеспечивают стабильный старт и устойчивое воспламенение топливовоздушной смеси.

Эксплуатационные особенности и обслуживание

• Модульная конструкция облегчает доступ к форсункам, электродам и приводу для планового обслуживания.
• Регулярная проверка датчика пламени, трансформатора розжига и реле давления предотвращает аварийные остановки.
• Настройка давления рампы и проверка герметичности клапанов обеспечивают экономичный расход — 193–1048 нм³/ч.
• Соответствует требованиям промышленной энергоэффективности 2026 года при корректной интеграции с системой управления котлом.

Вывод

CIB Unigas K990A — это промышленная газовая горелка с прогрессивным управлением, оптимизированная для стабильной работы в диапазоне 1820–9900 кВт. Комплекс ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, серво-привод, клапан и электроды) обеспечивает надежное, безопасное и регулируемое горение. Рекомендуется выполнять монтаж и пусконаладку квалифицированным персоналом в соответствии с проектной документацией и нормативами безопасности.
