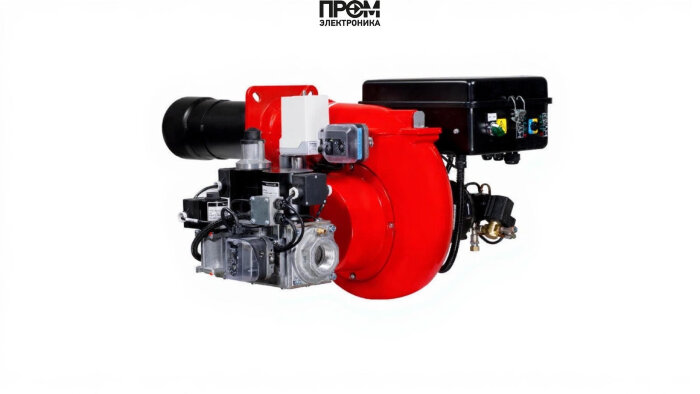

Газодизельная горелка FBR K 4/2 TL EVO2 + R. CE D2" – S

Газодизельная горелка FBR K 4/2 TL EVO2 + R. CE D2" – S: техническое описание

Представленная модель FBR K 4/2 TL EVO2 — комбинированная двухступенчатая газодизельная горелка промышленного класса, разработанная для стабильной работы на котлах мощностью 116–523 кВт. Конструкция ориентирована на надежность в режимах перехода между газом и дизелем, обеспечивает контролируемое сгорание благодаря удлинённой пламенной трубе 350 мм и оптимизированной аэродинамике корпуса (IP40).

Ключевые технические характеристики

• Диапазон мощности: 116–523 кВт
• Тип топлива: газ / дизель (комбинированная)
• Исполнение: двухступенчатая, удлинённая пламенная труба 350 мм
• Электропитание: 220 В; электродвигатель 740 Вт; потребляемая мощность ~770 Вт
• Расход топлива (дизель): 10–45 кг/ч; расход газа: 11.7–52.6 нм³/ч
• Рабочая температура: −20…+70 °C; противодавление: 0–7.2 мбар

Состав и функциональные узлы

Горелка выполнена по модульной схеме: каждый узел доступен для обслуживания и замены. Основные элементы и их функции:

• Топливный насос — обеспечивает стабильную подачу дизтоплива под необходимым давлением для форсунок;
• Датчик пламени — контролирует наличие факела и сигнализирует блоку безопасности о стабильности горения;
• Топочный автомат — реализует логику пуска/остановки, защитные алгоритмы и переключение ступеней;
• Трансформатор розжига — генерирует искру для инициирования воспламенения топлива на электродах;
• Реле давления — отслеживает давление воздуха/топлива и блокирует работу при отклонениях;
• Форсунки — дозируют дизельное топливо для формирования оптимальной смеси и стабильного пламени;
• Сервопривод — управляет заслонками/положением газовой рампы для точного регулирования нагрузки;
• Клапан — запорные устройства газа и топлива, реализующие аварийное перекрытие;
• Электроды — элементы розжига и контроля искрообразования в камере сгорания.

Преимущества и эксплуатация

• Универсальность топлива и быстрая смена режимов без потери эффективности.
• Удлинённая пламенная труба снижает тепловую нагрузку на огнеупорные элементы котла.
• Простая сервисная доступность узлов: насос, форсунки, трансформатор и датчик пламени облегчают ТО.
• Рекомендовано использовать на промышленных водогрейных и паровых котлах с фланцевым присоединением Rp 2".

Комплексная конструкция FBR K 4/2 TL EVO2 обеспечивает высокую надёжность и управляемость пусковых и эксплуатационных режимов, соответствуя современным требованиям по безопасности и энергоэффективности для 2026 года.
