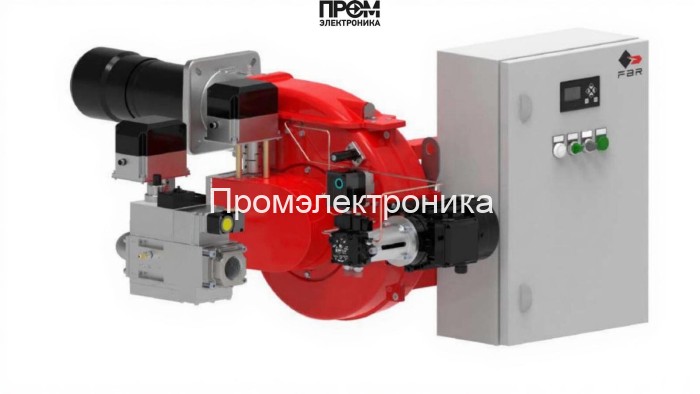

Газодизельная горелка FBR K 4/M/2 TL EL EVO + R. 1"1/2 - S

Газодизельная горелка FBR K 4/M/2 TL EL EVO + R. 1"1/2 - S — техническое описание

Технически продуманная комбинированная газодизельная горелка FBR K 4/M/2 TL EL EVO + R разработана для надёжной и экономичной работы в промышленной и коммунальной энергетике. Конструкция ориентирована на длительный цикл эксплуатации, простоту сервисного обслуживания и интеграцию с автоматикой котельного оборудования. Горелка обеспечивает стабильную тепловую мощность в диапазоне 116–523 кВт, что делает её универсальным решением для водогрейных и паровых котлов, тепловых камер и технологических печей.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель)
• Мощность: 116–523 кВт
• Длина пламенной трубы: 250 мм
• Электропитание: 220 В, потребляемая мощность 800 Вт
• Электродвигатель: 550 Вт
• Расход топлива: дизель 10–45 кг/ч; газ 11.7–52.6 нм³/ч
• Рабочая температура: −20…+70 °C; класс защиты IP40
• Противодавление: 0–7.2 мбар; давление газа в рампе: 5.7–29.5 мбар
• Тип подключения: фланец Rp 1 1/2"; вес 38 кг; уровень шума 73–76 дБ

Состав и основные узлы горелки

Горелка состоит из взаимозаменяемых модулей, что упрощает обслуживание и снижает время простоя. В конструкцию входят следующие элементы:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива и поддержание заданного давления в системе подачи.
• Датчик пламени — контроль наличия и стабильности факела; интеграция с защитной схемой отключения.
• Топочный автомат — модуль управления запуском/остановом, алгоритмы защиты и диагностики.
• Трансформатор розжига — формирует искровой разряд для надёжного поджига топлива в любой режимной точке.
• Реле давления — контроль соответствия рабочему давлению топлива и газа, автоматическое отключение при превышении/понижении.
• Форсунки — высокоточные распылители для дизеля и газовые регуляторы на рампе для равномерного горения.
• Сервопривод — обеспечивает дозирование подачи топлива и регулировку положения заслонок в зависимости от заданного режима.
• Клапан (спускной/питательный) — отвечает за герметичность топливной цепи и аварийное перекрытие подачи.
• Электроды — контакты розжига и контроля плазмы, устойчивые к температурным и коррозионным нагрузкам.

Эксплуатационные преимущества и обслуживание

• Модульная архитектура сокращает сроки ТО: замена форсунок, насоса или датчика пламени выполняется локально.
• Гибкость по топливу: быстрый переход с газа на дизель при нестабильном снабжении.
• Рекомендуемый регламент: ежемесячная визуальная проверка, квартальная очистка головы сгорания и форсунок, годовая проверка электрических цепей и трансформатора розжига.

Gорелка FBR K 4/M/2 TL EL EVO + R ориентирована на современные требования по энергоэффективности и безопасности, что делает её актуальным решением для котельных и промышленных установок в 2026 году.
