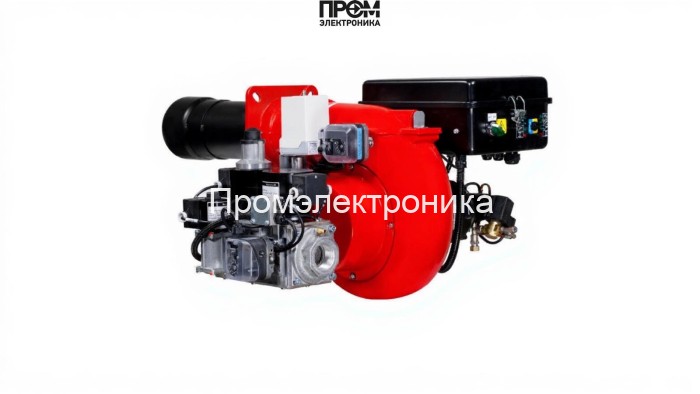

Газодизельная горелка FBR K 4/2 TC EVO2 + R. CE D2" – S

Газодизельная горелка FBR K 4/2 TC EVO2 + R. CE D2" – S — техническое описание

Техническое описание предназначено для проектировщиков, инженеров и сервисных специалистов. Горелка FBR K 4/2 TC EVO2 + R. CE D2" – S — комбинированная газодизельная горелка промышленного класса с диапазоном мощности 116–523 кВт. Конструкция обеспечивает двухступенчатую работу, быстрый переход между видами топлива и стабильное горение при переменных параметрах подачи топлива и воздуха. Оборудование адаптировано для монтажа на фланец Rp 2" и эксплуатации в диапазоне температур от −20 до +70 °C.

Ключевые параметры

• Мощность: 116–523 кВт;
• Расход дизеля: 10–45 кг/ч; расход газа: 11.7–52.6 нм³/ч;
• Давление газовой рампы: 5.2–26.5 мбар; противодавление: 0–7.2 мбар;
• Длина пламенной трубы: 250 мм; исполнение: двухступенчатое;
• Электропитание: 220 В; электродвигатель: 740 Вт; уровень шума: 73–76 дБ;
• Класс защиты: IP40; масса: 38 кг; страна бренда: Италия.

Конструкция и основные узлы

Горелка спроектирована по модульной схеме для упрощённого обслуживания и быстрой замены элементов. В состав входят как механические, так и электронные компоненты, обеспечивающие безопасную и контролируемую работу:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при заданном расходе, снабжён системой фильтрации и обратным клапаном для исключения кавитации;
• Форсунки — распылители с равномерной дисперсией топлива, оптимизированные для двухступенчатого режима и минимизации отложений;
• Сервопривод — механика управления положением заслонок и клапанов для точной модуляции подачи воздуха и топлива;
• Клапан — газовый/топливный запорно-регулирующий элемент с быстрым срабатыванием при аварийных ситуациях;
• Датчик пламени — оптический/ионный контроль наличия факела, интегрируется с системами безопасности и топочным автоматом;
• Электроды и трансформатор розжига — система инициации воспламенения, рассчитанная на многократные циклы пуска и высокую надёжность при низких температурах;
• Топочный автомат — программируемый контроллер последовательности пуска/остановки, мониторинга ошибок и защиты по давлению и пламени;
• Реле давления — контроль противодавления и обратной связи для автоматического отключения при отклонениях рабочих параметров.

Эксплуатация и обслуживание

• Пусконаладочные работы — выполнять в соответствии с паспортом и регламентом производителя, проверять давление рампы и герметичность соединений;
• Рекомендуемая периодичность сервисного обслуживания — проверка форсунок, чистка головки сгорания и замена фильтров каждые 3–6 месяцев при интенсивной эксплуатации;
• Использовать оригинальные запасные части: форсунки, датчики пламени, трансформатор розжига, электродные комплекты и сервисные комплекты от FBR;
• Система топочного автомата поддерживает диагностику ошибок и журнал событий для ускорения сервисных работ.

Применение: промышленные и коммерческие котельные, паровые установки, резервные и модульные решения с требованием надёжного переключения между газом и дизелем. Для поставки и технической поддержки обращайтесь в профильные сервисные центры.
