Газодизельная горелка Elco VGL 6.1600 M

Все товары Elco →

Газодизельная горелка Elco VGL 6.1600 M. Вид топлива: газовая/дизельная; Мощность горелки: от 300 до 1600 кВт; Исполнение горелки: прогрессивная.

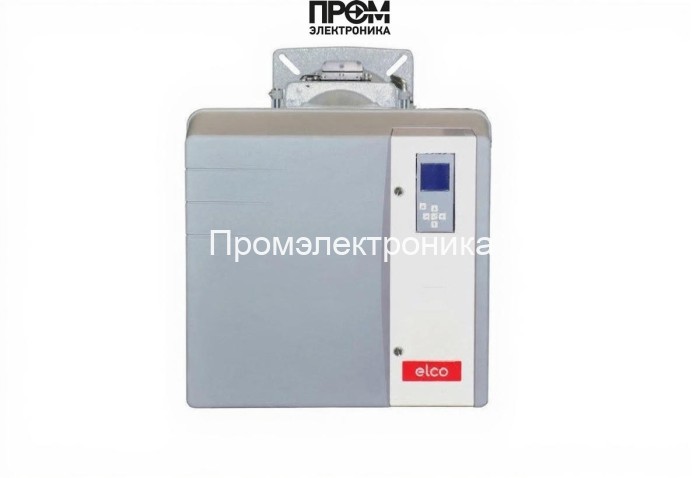

Газодизельная горелка Elco VGL 6.1600 MУвеличить фото

Основные характеристики

Бренды
Elco
Вес
104 кг
Вид топлива
газовая/дизельная
Вид горелки
комбинированная
Мощность горелки
от 300 до 1600 кВт
Класс пылевлагозащиты
IP41
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 300 до 1600 кВт · от 0 до 12 мбар

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газовая/дизельная · прогрессивная

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

220 В · без газовой рампы, без головы сгорания

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Комбинированные горелки →
01

Описание

Газодизельная горелка Elco VGL 6.1600 M. Каталожные параметры этого исполнения: вид топлива: газовая/дизельная; мощность горелки: от 300 до 1600 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; противодавление: от 0 до 12 мбар; комплектация: без газовой рампы, без головы сгорания.

Проверка перед заказом

Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.

В каталоге указана комплектация: без газовой рампы, без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.

Идентификация исполнения

При запросе предложения укажите полное наименование Газодизельная горелка Elco VGL 6.1600 M, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.

02

Характеристики

Наименование
Газодизельная горелка Elco VGL 6.1600 M
Бренды
Elco
Вес
104 кг
Вид топлива
газовая/дизельная
Вид горелки
комбинированная
Мощность горелки
от 300 до 1600 кВт
Класс пылевлагозащиты
IP41
Исполнение горелки
прогрессивная
Электропитание
220 В
Комплектация
без газовой рампы, без головы сгорания
Электродвигатель
2200 Вт
Потребляемая электрическая мощность
2800 Вт
Страна бренда
Италия
Противодавление
от 0 до 12 мбар
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

Взрывсхема: корпус горелки, электрические компоненты

Взрывсхема: корпус горелки, электрические компоненты — Газодизельная горелка Elco VGL 6.1600 M
Открыть схему в полном размере ↗Документ 420011043000A · R8220337-01 - 05/06/2019 · страница 2

Запчасти на схеме

  1. Поз. 1005
    Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640

    Артикул: 13009640

    Период по каталогу: 03-2019 — конец периода не указан

  2. Поз. 1020
    Звукоизоляция 275 x 302 мм

    Артикул: 13009641

    Период по каталогу: 03-2019 — конец периода не указан

  3. Поз. 1041
    Сервопривод Elco STE4,5 Q3 51/6 L

    Артикул: 65326804

    Период по каталогу: 03-2019 — конец периода не указан

  4. Поз. 1051
    Воздушная заслонка Elco 65326227

    Артикул: 65326227

    Период по каталогу: 03-2019 — конец периода не указан

  5. Поз. 1071
    Держатель сервопривода STE 4,5 Q3 L 136X90X60 Elco 65326226

    Артикул: 65326226

    Период по каталогу: 03-2019 — конец периода не указан

  6. Поз. 1080
    Прокладка/корпус-HEAD D218X8/5X10 Elco 13010055

    Артикул: 13010055

    Период по каталогу: 03-2019 — конец периода не указан

  7. Поз. 1090
    Муфта пропуска провода Elco 54X36X8, 13016845

    Артикул: 13016845

    Период по каталогу: 03-2019 — конец периода не указан

  8. Поз. 1100
    Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016

    Артикул: 65301016

    Период по каталогу: 03-2019 — конец периода не указан

  9. Поз. 1101
    Фиксирующий винт кожуха M5 x 15 мм

    Артикул: 65300519

    Период по каталогу: 03-2019 — конец периода не указан

  10. Поз. 1102
    Прокладка/кожух-LEAK 10X3 Elco 13009772

    Артикул: 13009772

    Период по каталогу: 03-2019 — конец периода не указан

  11. Поз. 1140
    Смотровое стекло Elco 13010008

    Артикул: 13010008

    Период по каталогу: 03-2019 — конец периода не указан

  12. Поз. 1145
    Уплотнение (фиксатор) кабелей резиновое 42X23X13 2XD3 Elco 13014004

    Артикул: 13014004

    Период по каталогу: 03-2019 — конец периода не указан

  13. Поз. 1150
    Конденсатор 22µF 2P 3mm Elco 65326967

    Артикул: 65326967

    Исполнение: SIMEL

    Период по каталогу: 03-2019 — конец периода не указан

  14. Поз. 1165
    Электродвигатель ACC 450 Вт

    Артикул: 13009807

    Период по каталогу: 03-2019 — конец периода не указан

  15. Поз. 1170
    Направляющая всасываемого воздуха 148/162 мм, металл

    Артикул: 13009748

    Период по каталогу: 03-2019 — конец периода не указан

  16. Поз. 1172
    Муфта привода электродвигатель-насос жидкотопливный D11/12,7 L70 Elco 13009806

    Артикул: 13009806

    Период по каталогу: 03-2019 — конец периода не указан

  17. Поз. 1175
    HACOC жидкотопливный AJ6 CC 1004 Elco 13009802

    Артикул: 13009802

    Период по каталогу: 03-2019 — конец периода не указан

  18. Поз. 1180
    Ремкомплект насоса Elco 13014194

    Артикул: 13014194

    Период по каталогу: 03-2019 — конец периода не указан

  19. Поз. 1181
    Прокладка крышки Elco 13014193

    Артикул: 13014193

    Период по каталогу: 03-2019 — конец периода не указан

  20. Поз. 1190
    Рабочее колесо вентилятора Ø240 x 114 мм, 13009736

    Артикул: 13009736

    Период по каталогу: 03-2019 — конец периода не указан

  21. Поз. 1200
    Держатель реле давления Elco 13020723

    Артикул: 13020723

    Период по каталогу: 03-2019 — конец периода не указан

  22. Поз. 1201
    Ниппель переходной Elco M16 - G1/4", 13014419

    Артикул: 13014419

    Период по каталогу: 03-2019 — конец периода не указан

  23. Поз. 1202
    Ниппель переходной Elco 13014676

    Артикул: 13014676

    Период по каталогу: 03-2019 — конец периода не указан

  24. Поз. 1203
    Жидкотопливный шланг Elco 13009815

    Артикул: 13009815

    Период по каталогу: 03-2019 — конец периода не указан

  25. Поз. 1205
    Жидкотопливный шланг Elco 13009809

    Артикул: 13009809

    Период по каталогу: 03-2019 — конец периода не указан

  26. Поз. 1210
    Реле давления Elco 604.99882

    Артикул: 65300021

    Период по каталогу: 03-2019 — конец периода не указан

  27. Поз. 1220
    Электродвигатель Hanning 2,2 кВт 13009739

    Артикул: 13009739

    Период по каталогу: 03-2019 — конец периода не указан

  28. Поз. 1230
    Трубка пвх прозрачный D4/6 Elco 13014337

    Артикул: 13014337

    Период по каталогу: 03-2019 — конец периода не указан

  29. Поз. 1235
    Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009738

    Артикул: 13009738

    Период по каталогу: 03-2019 — конец периода не указан

  30. Поз. 1505
    Кабель питания электроклапана + штекер DIN/WI.5P L1500VS+1+2+3 Elco 13014716

    Артикул: 13014716

    Период по каталогу: 03-2019 — конец периода не указан

  31. Поз. 1510
    Трансформатор розжига Elco EBI4 MC 052F4057

    Артикул: 13009663

    Период по каталогу: 03-2019 — конец периода не указан

  32. Поз. 1511
    Кабель питания электроклапана + штекер WIE.5P 5X0,75 L1250 Elco 13014120

    Артикул: 13014120

    Период по каталогу: 03-2019 — конец периода не указан

  33. Поз. 1525
    Предохранитель 5X20 F 10A 250V Elco 65327806

    Артикул: 65327806

    Период по каталогу: 03-2019 — конец периода не указан

  34. Поз. 1530
    Клавишный переключатель T125/55

    Артикул: 13010007

    Период по каталогу: 03-2019 — конец периода не указан

  35. Поз. 1540, 1545
    Клавишный переключатель T120/55

    Артикул: 13014009

    Период по каталогу: 03-2019 — конец периода не указан

  36. Поз. 1550
    Блок управления горелкой Elco 65326869

    Артикул: 65326869

    Период по каталогу: 03-2019 — конец периода не указан

  37. Поз. 1560
    Рама контрольной панели TC

    Артикул: 65300992

    Период по каталогу: 03-2019 — конец периода не указан

  38. Поз. 1570
    Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993

    Артикул: 65300993

    Период по каталогу: 03-2019 — конец периода не указан

  39. Поз. 1580
    Затвор 96,5X48,5/RWF Elco 13009661

    Артикул: 13009661

    Период по каталогу: 03-2019 — конец периода не указан

  40. Поз. 1600
    Кабель реле давления газа + штекер DIN/RAST3P L2000BT3 Elco 65301060

    Артикул: 65301060

    Период по каталогу: 03-2019 — конец периода не указан

  41. Поз. 1610
    Кабель газо.клапан+PL.DIN/2XRAST3P L1600 Elco 65301061

    Артикул: 65301061

    Период по каталогу: 03-2019 — конец периода не указан

  42. Поз. 1620
    Кабель питания трансформатора розжига + штекер 3P/RAST3P L600BT3 Elco 65301062

    Артикул: 65301062

    Период по каталогу: 03-2019 — конец периода не указан

  43. Поз. 1640
    Датчик пламени Elco QRA2(1)

    Артикул: 13012980

    Период по каталогу: 03-2019 — конец периода не указан

  44. Поз. 1645
    Кабель серводвигатель+PL.6P/RAST6P L1400 Elco 65301111

    Артикул: 65301111

    Период по каталогу: 03-2019 — конец периода не указан

  45. Поз. 1655
    Кабель реле давления воздуха + штекер RAST2P/2X0,75 L710 Elco 65300046

    Артикул: 65300046

    Период по каталогу: 03-2019 — конец периода не указан

  46. Поз. 1660
    Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000

    Артикул: 65301000

    Период по каталогу: 03-2019 — конец периода не указан

  47. Поз. 1675
    Кабель электродвигателя + штекер 3P. L1700 Elco 13009800

    Артикул: 13009800

    Период по каталогу: 03-2019 — конец периода не указан

  48. Поз. 1697
    Кабель SUPPLY CONSOLE LAMTEC F152 Elco 65326222

    Артикул: 65326222

    Период по каталогу: 03-2019 — конец периода не указан

  49. Поз. 1699
    Соединительный кабель Elco 65312244

    Артикул: 65312244

    Период по каталогу: 03-2019 — конец периода не указан

  50. Поз. 1700
    Блок управления LCG 941.00 BT340 Elco 65327124

    Артикул: 65327124

    Период по каталогу: 03-2019 — конец периода не указан

  51. Поз. 1710
    Регулятор мощности Elco LCM100 (LSB-M 667R0500-1) BT3

    Артикул: 65311790

    Период по каталогу: 03-2019 — конец периода не указан

  52. Поз. 1715
    Модуль Elco DFM300 667R0600-1

    Артикул: 65311791

    Период по каталогу: 03-2019 — конец периода не указан

  53. Поз. 1800
    Миниконтактор Elco 11 BG09 10 A230

    Артикул: 65074309

    Период по каталогу: 03-2019 — конец периода не указан

Взрывсхема горелки

Взрывсхема горелки — Газодизельная горелка Elco VGL 6.1600 M
Открыть схему в полном размере ↗Документ 420011043000A · R8220337-01 - 05/06/2019 · страница 4

Запчасти на схеме

  1. Поз. 1810
    Тепловое реле Lovato RF9 75 (4,5 - 7,5 A)

    Артикул: 65075804

    Период по каталогу: 03-2019 — конец периода не указан

  2. Поз. 1815
    Миниконтактор Elco 11 BG09 10 A230

    Артикул: 65074309

    Исполнение: GMP

    Период по каталогу: 03-2019 — конец периода не указан

  3. Поз. 1830
    Держатель реле FIN 95,05 78,6X15,6X75 Elco 13017720

    Артикул: 13017720

    Период по каталогу: 03-2019 — конец периода не указан

  4. Поз. 1835
    Реле FIN 40.52 230V 2 контакта Elco 13017721

    Артикул: 13017721

    Период по каталогу: 03-2019 — конец периода не указан
