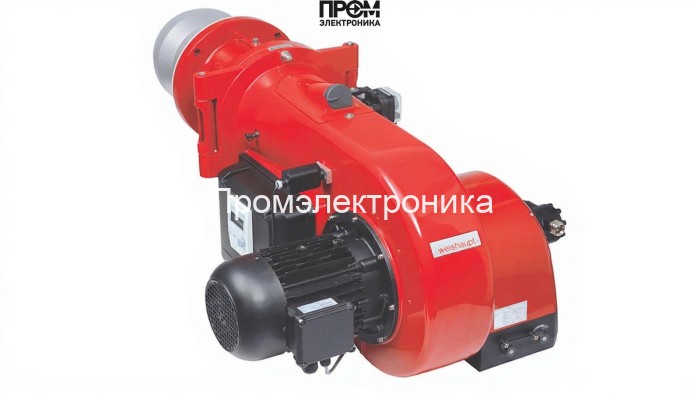

Газовая горелка Weishaupt WM-G 20/2-A, DN 100, исп. ZM

Газовая горелка Weishaupt WM-G 20/2-A, DN 100 — техническое описание и составные элементы

Техническое описание предназначено для инженеров и сервисных специалистов, принимающих решения по подбору и эксплуатации промышленных газовых горелок. Weishaupt WM-G 20/2-A (исполнение ZM, DN 100) — модульная прогрессивная газовая горелка с диапазоном мощности 250–2100 кВт, разработанная для стабильной модуляции пламени, минимизации выбросов и интеграции в автоматизированные котельные установки.

Ключевые технические характеристики

• Тип: газовая горелка прогрессивного исполнения
• Мощность: 250–2100 кВт
• Номинальный диаметр: DN 100
• Пламенная труба: 231 мм (стандартная)
• Электропитание: 220/380 В
• Электродвигатель турбины: 3000 Вт
• Потребляемая мощность: 55–300 Вт
• Противодавление в камере: −2…10 мбар
• Давление газа рампы: 10–17 мбар
• Рабочая температура: −15…+40 °C
• Габариты: 124.1 × 73.9 × 56.5 см, масса 86 кг

Конструкция и основные узлы

Конструктивно горелка выполнена по модульной схеме, что обеспечивает простоту монтажа и быстрый сервисный доступ к функциональным блокам. В состав конструкции входят механически и функционально ключевые элементы, обеспечивающие надежную работу и безопасность:

• топливный насос — обеспечивает подачу газа на рампу с заданным давлением и стабильностью расхода;
• датчик пламени — контролирует наличие и устойчивость факела, формируя аварийные сигналы в случае пропадания пламени;
• топочный автомат (система управления) — реализует логику розжига, контроля пламени и модуляции мощности;
• трансформатор розжига — генерирует высоковольтные импульсы для электрода/электродов при старте;
• реле давления — мониторит давление в газовой рампе и обеспечивает защиту при отклонениях от заданного диапазона;
• форсунки и распределительная рампа — обеспечивают точное смесеобразование и равномерное распределение топлива;
• сервопривод — реализует фазовую и пропорциональную регулировку заслонок и дозирования топлива;
• клапан (газовый запорный/регулирующий) — обеспечивает запирание подачи и дозирование газа в протоколах безопасности;
• электроды — формируют искровой разряд и способствуют стабильному розжигу горелки.

Эксплуатационные рекомендации и сервис

• Монтаж и наладка должны выполняться в соответствии с паспортом и действующими нормативами. Контроль фланцевого соединения DN 100 и уплотнений обязателен.
• Пусконаладочные работы: проверка параметров рампы 10–17 мбар, настройка реле давления и тестирование датчика пламени при различных режимах нагрузки.
• Профилактика: регулярная проверка целостности форсунок, состояния электродов и трансформатора розжига, диагностика сервопривода и фильтров топливной магистрали.
• Рекомендуемый интервал осмотра головки сгорания и пламенной трубы — 6–12 месяцев в зависимости от качества топлива и режима работы.

Преимущества для интеграторов и операторов котельных

• высокая точность модуляции и стабильность пламени при широком диапазоне мощностей;
• модульная архитектура упрощает замену отдельных узлов (трансформатор розжига, сервопривод, датчик пламени и т. д.);
• низкие эксплуатационные расходы благодаря оптимизированному расходу топлива и возможности удаленной интеграции автоматики;
• соответствие требованиям по снижению выбросов при корректной наладке системы горения.

Данное описание содержит основные технические параметры и перечень составных частей, необходимых для оценки совместимости и планирования сервисного обслуживания. Для проектных решений и точной спецификации узлов (тип насосов, модели датчиков, характеристики сервоприводов и клапанов) рекомендуется использовать официальную документацию Weishaupt и согласовывать комплектность с поставщиком.
