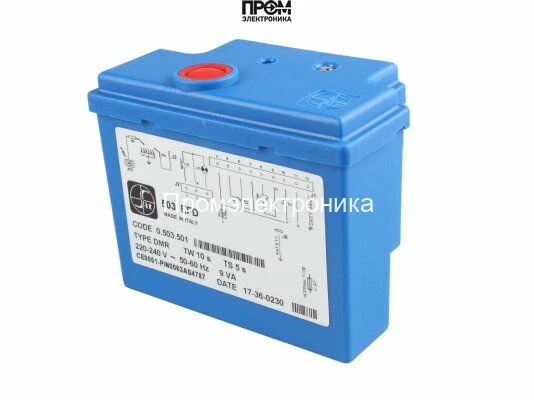

Топочный автомат Sit 503 EFD 0.503.501 для газовых котлов Beretta

Топочный автомат Sit 503 EFD (артикул R100603) — это интегрированный электронный блок управления розжигом и контроля пламени, разработанный для применения в современных газовых котлах и отопительных установках. Данное устройство, произведенное для компании Beretta, является критически важным компонентом системы безопасности, обеспечивающим полностью автоматизированный, надежный и безопасный цикл работы газовой горелки. Модель с кодом производителя 0.503.501 сочетает в себе функции трансформатора розжига и контроллера горения, что делает его комплексным решением для управления отопительным оборудованием.

Назначение и область применения

Основная задача топочного автомата Sit 503 EFD — управление процессом зажигания газовоздушной смеси и непрерывный мониторинг наличия пламени во время работы горелки. Устройство предназначено для установки в бытовых и промышленных газовых котлах, в частности, в широком модельном ряду оборудования Beretta. Его применение гарантирует соответствие отопительной системы строгим стандартам безопасности, предотвращая утечку газа при неудачном розжиге или внезапном затухании пламени.

Ключевые функции и особенности

• Интегрированное управление: Устройство объединяет в одном корпусе высоковольтный трансформатор для генерации искры и плату контроля пламени, что упрощает монтаж и повышает общую надежность системы.
• Автоматический цикл розжига: Sit 503 EFD выполняет запрограммированную последовательность действий для безопасного запуска горелки, включая подачу искры и открытие газового клапана.
• Ионизационный контроль пламени: Для детекции пламени используется высокочувствительный ионизационный метод. Специальный электрод (электрод ионизации) регистрирует слабые токи, возникающие в пламени, что является надежным подтверждением его наличия.
• Система безопасности: В случае, если пламя не образуется в течение предохранительного времени (safety time) или гаснет во время работы, автомат мгновенно прекращает подачу газа и переходит в режим блокировки (аварии) для предотвращения опасных ситуаций.
• Высокая совместимость: Разработан как оригинальная запасная часть для котлов Beretta, что обеспечивает полную электрическую и механическую совместимость и гарантирует корректную работу всего отопительного агрегата.

Технические характеристики

• Модель: Sit 503 EFD (Electronic Flame Detector)
• Код производителя Sit: 0.503.501
• Артикул Beretta: R100603
• Производитель оборудования: Beretta
• Напряжение питания: 220-240 В
• Частота: 50-60 Гц
• Тип контроля пламени: Ионизационный
• Количество попыток розжига: 1
• Предохранительное время розжига (ts): < 10 с
• Подключение: Стандартный разъем для подключения к плате управления котла и высоковольтные выходы для электродов.
• Исполнение: Компактный пластиковый корпус для монтажа внутри котла.

Принцип работы и эксплуатация

При получении сигнала на запуск от термостата или платы управления котла, топочный автомат Sit 503 EFD инициирует цикл розжига. Он подает высокое напряжение на электрод розжига, создавая искру, и одновременно открывает газовый клапан. После воспламенения смеси ионизационный электрод фиксирует наличие пламени, и блок переходит в режим штатной работы, продолжая мониторинг. Если пламя не обнаружено в установленный предохранительный период, подача газа прекращается, и устройство блокируется. Для повторного запуска требуется сброс ошибки (перезапуск котла). Такая логика работы обеспечивает максимальный уровень безопасности при эксплуатации газового оборудования.

Замена топочного автомата должна производиться квалифицированным специалистом, так как устройство является частью газовой системы и системы безопасности котла.
