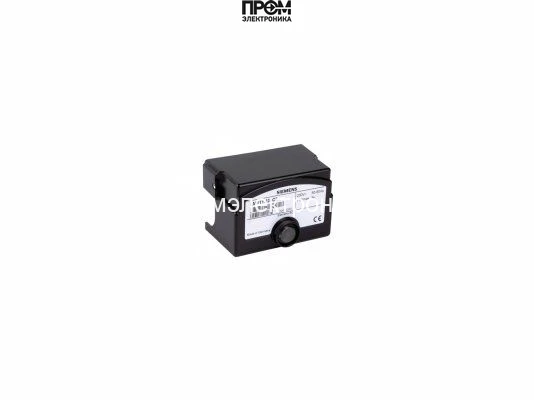

Топочный автомат Siemens LMO39.100C1

Топочный автомат Siemens LMO39.100C1 – Блок управления для жидкотопливных горелок

Представляем топочный автомат Siemens LMO39.100C1 – высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля жидкотопливных горелок с наддувом малой и средней мощности. Этот компонент является ключевым элементом в обеспечении безопасной, эффективной и полностью автоматизированной работы отопительных систем. Произведенный компанией Siemens, мировым лидером в области автоматизации, данный блок управления гарантирует непревзойденную надежность и соответствие самым строгим европейским стандартам безопасности.

Назначение и область применения

Автомат горения LMO39.100C1 предназначен для одно- или двухступенчатых жидкотопливных горелок с прерывистым режимом работы, производительность которых не превышает 30 кг/ч. Он находит широкое применение в бытовых и коммерческих системах отопления, водонагревателях и технологических установках, где требуется стабильный и контролируемый процесс сжигания дизельного топлива. Устройство обеспечивает полный цикл розжига, контроль пламени во время работы и безопасное отключение горелки в штатных и аварийных ситуациях.

Ключевые технические характеристики

• Производитель: Siemens AG
• Модель: LMO39.100C1
• Тип горелок: Жидкотопливные с вентилятором (наддувные)
• Режим работы: Прерывистый (не менее одного отключения каждые 24 часа)
• Напряжение питания: AC 220 V -15% ... 240 V +10%
• Частота сети: 50...60 Hz ±6%
• Потребляемая мощность: 10 VA
• Время предварительной вентиляции (t1): 10 секунд
• Предохранительное время (TSA): 10 секунд
• Время перед розжигом (t3): 2.5 секунды
• Датчик пламени: Фоторезистивный датчик QRB...
• Класс защиты корпуса: IP40 (при условии правильного монтажа)
• Диапазон рабочих температур: -20...+60 °C
• Монтажное положение: Произвольное

Функционал и обеспечение безопасности

В основе работы Siemens LMO39.100C1 лежит строгая программная последовательность, контролирующая каждый этап жизненного цикла горелки. При запуске автомат выполняет самодиагностику, после чего инициирует фазу предварительной вентиляции для очистки камеры сгорания от остатков несгоревшего топлива. Далее подается напряжение на трансформатор розжига и открывается топливный клапан. В течение предохранительного времени должно быть зафиксировано стабильное пламя. Если пламя не образуется, автомат блокирует систему, предотвращая опасное скопление топлива.

Ключевые функции безопасности:

• Контроль пониженного напряжения: Устройство автоматически предотвращает запуск горелки при падении напряжения в сети ниже допустимого уровня (AC 187 V), что исключает нестабильную работу и возможные аварии.
• Непрерывный мониторинг пламени: В течение всего рабочего цикла датчик QRB... отслеживает наличие и стабильность пламени. При его угасании LMO39.100C1 немедленно прекращает подачу топлива и переходит в режим безопасного отключения.
• Диагностика неисправностей: Встроенная система информирования об ошибках с помощью многоцветного светодиодного индикатора позволяет техническому специалисту быстро определить причину сбоя (например, отсутствие пламени, сбой датчика, низкое напряжение).
• Защита от постороннего света: Автомат не начнет розжиг, если датчик пламени фиксирует свет до начала цикла, что предотвращает запуск в небезопасных условиях.

Преимущества использования Siemens LMO39.100C1

• Высочайшая надежность: Разработано и протестировано в соответствии со стандартом EN 230, что гарантирует долгий срок службы и безотказную работу отопительного оборудования.
• Оптимизация расхода топлива: Точное управление фазами работы горелки способствует более полному сгоранию топлива и повышению общей энергоэффективности системы.
• Упрощенная диагностика: Информативная светодиодная индикация с цветовыми кодами и последовательностями мигания значительно сокращает время на поиск и устранение неисправностей.
• Простота интеграции: Стандартный цоколь и идентичная схема подключения с предшествующими моделями (например, LOA...) делают процесс замены быстрым и не требующим сложных доработок.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LMO39.100C1

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 5. Условия подключения и применимость проверяйте по всему документу.
