Топочный автомат Satronic / Honeywell TF 830.3 Rev.A

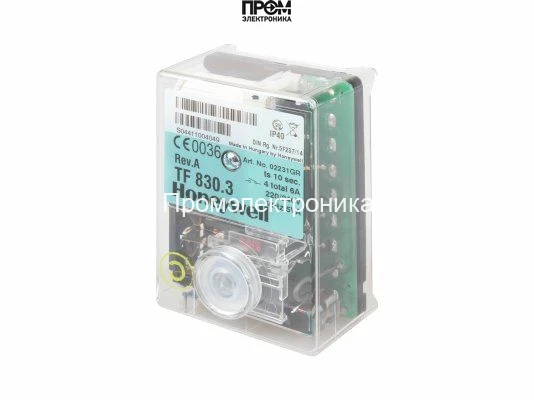

Топочный автомат Satronic / Honeywell TF 830.3 Rev.A (Арт: 02231GR)

Представляем топочный автомат Satronic / Honeywell TF 830.3 Rev.A — высоконадежный блок управления и контроля, разработанный для автоматизации и обеспечения безопасности работы жидкотопливных наддувных (вентиляторных) горелок. Данное устройство, также известное как менеджер горения, является ключевым элементом в системах отопления, гарантируя стабильный и экономичный процесс сжигания топлива в прерывистом режиме эксплуатации.

Область применения и назначение

Автомат горения TF 830.3 предназначен для управления одноступенчатыми жидкотопливными горелками с производительностью до 30 кг/ч. Он находит широкое применение в бытовых и промышленных отопительных установках, водонагревателях и парогенераторах малой мощности. Основная задача устройства — полностью автоматический запуск, контроль пламени во время работы и безопасное отключение горелки в штатных и аварийных ситуациях.

• Управление горелками на жидком топливе (дизель, легкое печное топливо).
• Использование в отопительных котлах, теплогенераторах, сушильных установках.
• Оптимизирован для прерывистого режима работы (как минимум одно контролируемое отключение каждые 24 часа).
• Совместимость с датчиками пламени типа фоторезистор (MZ 770 S).

Ключевые технические характеристики и особенности

Модель TF 830.3 Rev.A от Satronic / Honeywell отличается точностью временных интервалов и продуманной логикой работы, что обеспечивает высокий уровень эксплуатационной безопасности и соответствие европейским стандартам.

• Артикул: 02231GR
• Производитель: Satronic / Honeywell
• Напряжение питания: 220 / 240 В (-15...+10%)
• Частота сети: 50 Гц (допустимый диапазон 40-60 Гц)
• Собственное потребление: ~5 ВА
• Время предварительной вентиляции (t1): ~13 секунд
• Предохранительное время (t2): 10 секунд
• Время перед розжигом (t3): ~13 секунд
• Тип датчика пламени: Фоторезистор MZ 770 S
• Класс защиты корпуса: IP40
• Диапазон температур окружающей среды: от -10 °C до +60 °C
• Монтажное положение: Любое

Принцип работы и функции безопасности

При подаче команды на запуск топочный автомат инициирует последовательность операций. Сначала включается двигатель вентилятора горелки для предварительной продувки камеры сгорания (время t1), что удаляет остатки несгоревшего топлива и обеспечивает безопасный розжиг. Затем, по истечении времени t3, подается напряжение на трансформатор розжига и одновременно открывается топливный клапан. В течение предохранительного времени (t2) система ожидает сигнала от фоторезистора о наличии стабильного пламени.

Если пламя успешно обнаружено, трансформатор розжига отключается, и горелка переходит в рабочий режим под постоянным контролем. В случае, если пламя не образуется в течение предохранительного времени или гаснет во время работы, топочный автомат мгновенно прекращает подачу топлива и переходит в состояние аварийной блокировки. Это предотвращает накопление взрывоопасной топливовоздушной смеси. Сброс аварийного состояния производится вручную нажатием на кнопку перезапуска, которая также служит индикатором неисправности.

Конструкция и монтаж

Топочный автомат TF 830.3 выполнен в прочном корпусе из ударопрочного, термостойкого и прозрачного пластика, что позволяет визуально контролировать состояние встроенного индикатора блокировки. Устройство имеет цокольное исполнение и устанавливается на специальную монтажную базу (цоколь), что значительно упрощает монтаж, техническое обслуживание и замену без необходимости отсоединения электрических проводов.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
