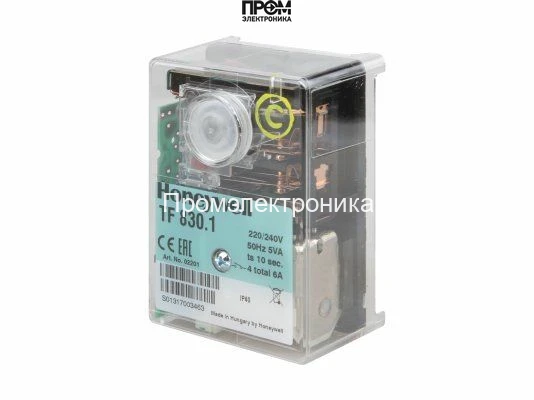

Топочный автомат Satronic / Honeywell TF 830.1

Топочный автомат Satronic / Honeywell TF 830.1 (Арт: 02201)

Топочный автомат Satronic / Honeywell TF 830.1 — это высокотехнологичный микропроцессорный блок управления, предназначенный для контроля и безопасного управления наддувными жидкотопливными горелками. Данное устройство обеспечивает полностью автоматический запуск, контроль процесса горения и безопасное отключение в случае возникновения нештатных ситуаций. Разработанный с учетом строгих европейских стандартов безопасности EN 230, менеджер горения TF 830.1 является эталоном надежности для систем отопления и промышленных установок малой и средней мощности.

Область применения и назначение

Автомат горения TF 830.1 спроектирован для работы в прерывистом режиме (не менее одного контролируемого отключения каждые 24 часа) и идеально подходит для следующих типов оборудования:

• Наддувные горелки на жидком топливе (дизель, мазут) с производительностью до 30 кг/ч.
• Бытовые и коммерческие котлы отопления.
• Теплогенераторы и воздухонагреватели.
• Промышленные установки, требующие автоматизированного контроля процесса сжигания топлива.

Основная задача устройства — обеспечение стабильной и безопасной последовательности операций при розжиге и работе горелки, а также мгновенное прекращение подачи топлива при потере пламени или других сбоях.

Ключевые функциональные особенности

• Микропроцессорное управление: Гарантирует высокую точность временных интервалов, стабильность работы независимо от колебаний напряжения в сети и температуры окружающей среды.
• Повышенная безопасность: Встроенная система самодиагностики и контроля пониженного напряжения. При падении напряжения ниже 185 В автомат предотвращает запуск горелки, исключая нестабильную работу.
• Надежный контроль пламени: Устройство совместимо с различными типами датчиков пламени, что обеспечивает гибкость применения:
  • Фоторезистивные датчики (фоторезисторы) типа MZ 770 S.
  • Инфракрасные датчики тлеющего пламени типа IRD 1010.1 или IRD 1020.1.
• Информативная диагностика: Встроенный светодиодный индикатор (LED) под прозрачной кнопкой сброса отображает коды ошибок, что значительно упрощает диагностику и поиск неисправностей.
• Защита от сбоев: В случае срыва пламени во время работы или его отсутствия после истечения предохранительного времени, автомат мгновенно блокируется, переходя в состояние безопасного отключения (lockout).
• Прочная конструкция: Корпус выполнен из ударопрочного, термостойкого и огнеупорного пластика, обеспечивая степень защиты IP40 и надежную работу в условиях котельной.

Технические характеристики

• Производитель: Satronic / Honeywell
• Артикул: 02201
• Напряжение питания: 220 / 240 В (-15% / +10%)
• Частота сети: 50 / 60 Гц
• Потребляемая мощность: ~5 ВА
• Время предварительной вентиляции (t1): ~13 сек
• Предохранительное время (t2): ~10 сек
• Время перед розжигом (пред-зажигание, t3): ~15 сек
• Время после розжига (пост-зажигание, t3n): ~15 сек
• Время реакции на потерю пламени: <1 сек
• Класс защиты: IP40
• Допустимая температура окружающей среды: от -10 °C до +60 °C
• Монтажное положение: Любое

Топочный автомат Honeywell TF 830.1 представляет собой проверенное временем и сертифицированное решение для автоматизации и обеспечения безопасности жидкотопливных горелочных устройств. Его применение позволяет повысить эффективность сжигания топлива, снизить эксплуатационные риски и упростить техническое обслуживание котельного оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
