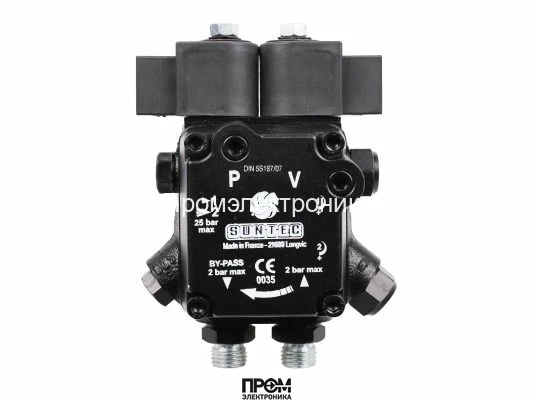

Suntec AT3 55 D 9564 4P 0700
Топливный насос для горелки Suntec AT3 55 D 9564 4P 0700
Представляем двухступенчатый топливный насос Suntec AT3 55 D 9564 4P 0700, разработанный во Франции для современных горелочных систем, работающих на дизельном топливе. Эта модель из серии AT3 является эталоном надежности и точности, обеспечивая стабильную подачу топлива в двух режимах давления. Интегрированный электромагнитный клапан и продуманная конструкция делают его оптимальным решением для высокоэффективных отопительных установок и промышленных горелок.
Насос предназначен для работы в двухтрубных системах, о чем свидетельствует предустановленная заглушка байпаса (индекс P). Модель обеспечивает два режима работы (высокое и низкое давление), что позволяет гибко настраивать процесс горения и оптимизировать расход топлива. Высокое качество материалов и сборки, подтвержденное классом защиты IP54, гарантирует долгий срок службы даже в сложных условиях эксплуатации.
Ключевые эксплуатационные характеристики
- Тип модели: 2-ступенчатая с электромагнитным клапаном для работы в двух режимах давления.
- Применение: Системы сжигания дизельного топлива (горелки).
- Производительность: Стабильная подача 62 л/ч при давлении 11 бар и вязкости 5 сСт. Производительность для второй ступени — 47 л/ч при тех же условиях.
- Диапазон давления: Широкий диапазон регулировки давления на форсунку от 8 до 25 бар.
- Надежность: Произведено во Франции, бренд Suntec — мировой лидер в области топливных насосов.
Подробные технические спецификации
Общие параметры
- Бренд: Suntec
- Серия: AT3
- Модель: AT3 55 D 9564 4P 0700
- Страна-изготовитель: Франция
- Категория: Насос для горелки
- Перекачиваемая жидкость: Дизельное топливо
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
- Температура топлива: от 0 до +60 °C
Давление и производительность
- Давление на входе: 2 бар (макс.)
- Давление на выходе: 2 бар (макс.)
- Диапазон давления на форсунку: 8 – 25 бар
- Заводские установки (низкое давление): 9 бар
- Заводские установки (высокое давление): 22 бар
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения кавитации
Конструкция и монтаж
- Метод установки: Втулочное крепление, ∅ 32 мм
- Диаметр вала (оси): 8 мм, конструкция с одной полостью
- Направление вращения (со стороны вала): D — против часовой стрелки, форсунка справа
- Всасывающая и обратная линия: ¼ дюйма NPTF (6.35 мм)
- Выход на форсунку: ⅛ дюйма (3.175 мм)
- Порты для манометра и вакуумметра: ⅛ дюйма (3.175 мм)
- Заглушка байпаса (P): Установлена в обратной линии для двухтрубной системы.
Электрические параметры и механика
- Напряжение ЭМ клапана: 220-240В / 110-120В / 24В (универсальный)
- Потребляемая мощность ЭМ клапана: 9 Вт
- Максимальное давление ЭМ клапана: 25 бар
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н·м
- Класс пылевлагозащиты: IP 54
Система фильтрации
- Тип фильтра: Сетчатый, встроенный
- Размер ячейки сетки: 150 мкм
- Открытая область фильтра: 6 см²
Модель Suntec AT3 55 D является высокотехнологичным компонентом, обеспечивающим точную и бесперебойную работу горелочного оборудования. Функция регулировки давления, реализуемая клапаном, позволяет достичь максимальной эффективности сгорания топлива и соответствовать строгим экологическим стандартам.
Компания Промэлектроника — официальный дилер Suntec. Для консультаций и заказа обращайтесь по адресу: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | D: вращение против часовой стрелки / форсунка справа |
Серия насоса | AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
