Suntec AT3 45 B 9575 4P 0700

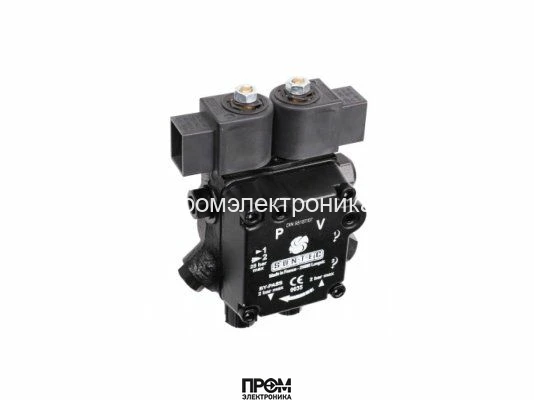

Топливный насос для горелки Suntec AT3 45 B 9575 4P 0700

Высокоэффективный двухступенчатый топливный насос Suntec AT3 45 B 9575 4P 0700, произведенный во Франции, представляет собой передовое инженерное решение для современных систем сжигания дизельного топлива. Эта модель разработана для обеспечения стабильной и точно контролируемой подачи топлива в горелочные устройства, требующие двух режимов работы (высокое/низкое давление). Благодаря интегрированному электромагнитному клапану и прецизионной механике, насос гарантирует оптимальный процесс горения, повышенный КПД и соответствие строгим экологическим стандартам.

Применение насоса Suntec серии AT3 позволяет реализовать сложные алгоритмы управления горелкой, обеспечивая плавный пуск, стабильную работу на разных мощностях и безопасное отключение. Это идеальный выбор для коммерческих и промышленных котельных установок, где надежность и эффективность являются ключевыми приоритетами.

Ключевые преимущества и особенности модели AT3 45 B

• Двухступенчатая работа: Насос обеспечивает два предустановленных уровня давления на форсунку (высокое и низкое), что позволяет горелке работать в двух режимах мощности. Это оптимизирует расход топлива и снижает количество циклов включения/выключения.
• Встроенный электромагнитный клапан: Интегрированный ЭМК выполняет функцию быстрой отсечки подачи топлива, обеспечивая "чистое" прекращение горения и предотвращая каплеобразование на форсунке. Это повышает безопасность и долговечность компонентов горелки.
• Высокая производительность: Обеспечивает подачу до 46 л/ч при стандартных условиях (11 бар, 5 сСт), что подходит для горелок средней мощности.
• Надежность и долговечность: Производство во Франции на заводах Suntec, мирового лидера в области топливных насосов, гарантирует высочайшее качество материалов, точность сборки и длительный срок службы. Класс защиты IP 54 обеспечивает устойчивость к пыли и влаге.
• Гибкость монтажа и настройки: Стандартное втулочное крепление (∅ 32 мм) и возможность работы в одно- или двухтрубной системе (с установленной заглушкой байпаса) упрощают интеграцию в различные топливные системы.

Подробные технические характеристики

Рабочие параметры и производительность

• Вид перекачиваемой жидкости: Дизельное топливо
• Диапазон давления на форсунку: от 8 до 25 бар (регулируемый)
• Заводские установки давления: Низкое - 9 бар / Высокое - 22 бар
• Производительность (при 11 бар, 5 сСт): 46 л/ч
• Производительность для 2-ой ступени (при 11 бар, 5 сСт): 31 л/ч
• Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт)
• Температура топлива: от 0 до +60 °C (максимальная в насосе)
• Давление на входе/всасывании: 2 бар (макс.)
• Высота всасывания: Макс. 0,45 бар вакуума для предотвращения дегазации топлива

Конструкция и материалы

• Бренд: Suntec
• Страна-изготовитель: Франция
• Серия насоса: AT3 (два режима работы, со встроенным ЭМК)
• Тип модели: 2-ступенчатая с электромагнитным клапаном
• Метод установки: Втулочное крепление, ∅ 32 мм
• Диаметр оси (вала): 8 мм
• Конструкция вала: Одна полость
• Направление вращения вала (со стороны вала): B - по часовой стрелке / форсунка слева
• Номинальная скорость вращения: 2850 об/мин
• Максимальная скорость вращения: 3600 об/мин
• Вращающий момент: 0.1 Н·м
• Класс пылевлагозащиты: IP 54

Электромагнитный клапан и управление

• Функция клапана: Регулировка давления (переключение между высоким и низким давлением)
• Напряжение электромагнитного клапана: 220-240В или 110-120В или 24В (в зависимости от модификации катушки)
• Потребление электромагнитного клапана: 9 Вт
• Максимальное давление электромагнитного клапана: 25 бар

Подключения и фильтрация

• Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6.35 мм
• Выход на форсунку: ⅛ дюйма - 3.175 мм
• Порт манометра: ⅛ дюйма - 3.175 мм
• Порт вакуумметра: ⅛ дюйма - 3.175 мм
• Заглушка байпаса (P): Установлена в обратную линию для двухтрубной системы (снимается шестигранным ключом для перехода на однотрубную)
• Сетчатый фильтр (открытая область): 6 см²
• Сетчатый фильтр (размер ячейки): 150 мкм
