Suntec AS V 47 D 1696 6P 0700

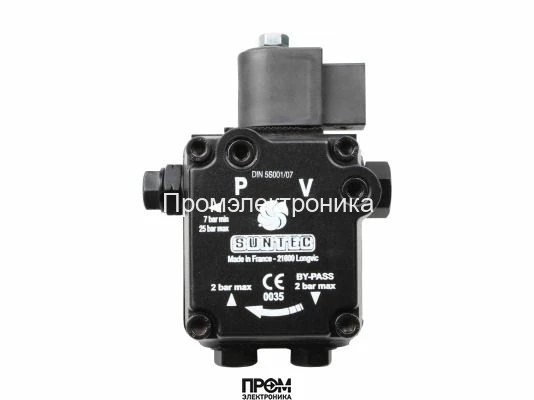

Топливный насос для горелки Suntec AS V 47 D 1696 6P 0700
Жидкотопливный насос Suntec AS V 47 D 1696 6P 0700 представляет собой высокотехнологичное устройство, разработанное и произведенное во Франции для обеспечения стабильной и эффективной подачи топлива в бытовых и промышленных горелках. Эта модель относится к серии AS, которая характеризуется наличием встроенного электромагнитного клапана для точного управления подачей и запиранием топливной магистрали. Насос спроектирован для работы с различными видами топлива, что подтверждает его универсальность и надежность в эксплуатации.
Описание и функциональные особенности насоса Suntec AS V 47 D 1696
Модель AS V 47 D 1696 6P 0700 – это одноступенчатый насос, конструкция которого включает шестеренчатый механизм и электромагнитный клапан с функцией регулировки давления и запирания. Такая компоновка обеспечивает мгновенное прекращение подачи топлива при отключении горелки, что повышает безопасность системы и предотвращает каплеобразование на форсунке. Насос предназначен для использования как в однотрубных, так и в двухтрубных системах топливоподачи.
Ключевые преимущества и характеристики:
- Страна-изготовитель: Франция, что гарантирует высокое качество материалов и сборки.
- Совместимость с топливом: Эффективно работает с дизельным топливом, керосином и смесью биодизельного топлива B10.
- Встроенный электромагнитный клапан: Обеспечивает точную регулировку давления и функцию отсечки, напряжение катушки 220-240 В.
- Простая установка: Стандартное втулочное крепление ∅ 32 мм для легкой интеграции в большинство горелочных устройств.
- Высокая надежность: Класс пылевлагозащиты IP 54 защищает внутренние компоненты от внешних воздействий.
Технические характеристики Suntec AS V 47 D 1696 6P 0700
Детальные параметры насоса обеспечивают его точную интеграцию в системы отопления и гарантируют соответствие проектным требованиям для достижения максимальной эффективности горелочного оборудования.
Производительность и давление:
- Производительность: 39 л/ч (измерено при давлении 11 бар и вязкости 5 сСт).
- Диапазон давления на форсунку: Регулируется от 7 до 14 бар.
- Заводская установка давления: 9 бар.
- Давление на входе и выходе: 2 бар.
- Высота всасывания: Максимум 0,45 бар вакуума для предотвращения отделения воздуха от топлива.
Электрические параметры электромагнитного клапана:
- Напряжение питания: 220 - 240 В, 50/60 Гц.
- Потребляемая мощность: 9 Вт.
- Максимальное давление клапана: 25 бар.
Механические и эксплуатационные данные:
- Метод установки: Втулочное крепление ∅ 32 мм.
- Диаметр вала: 8 мм (конструкция с одной полостью).
- Скорость вращения: Номинальная 2850 об/мин, максимальная 3600 об/мин.
- Вращающий момент: 0.1 Н·м.
- Подключения (всасывающая и обратная линия): ¼ дюйма (6.35 мм), резьба NPTF (коническая).
- Порты для измерительных приборов (манометр, вакуумметр): ⅛ дюйма (3.175 мм).
- Эксплуатационная вязкость: от 2 до 12 мм²/с (сСт).
- Температура топлива: от 0 до +60 °C (максимальная в насосе).
Система фильтрации:
- Тип: Встроенный сетчатый фильтр.
- Размер ячейки: 150 мкм.
- Открытая область фильтрации: 6 см².
Монтаж, аналоги и совместимость
Насос поставляется с установленной заглушкой байпаса (маркировка 'P') для использования в двухтрубной системе. Для перехода на однотрубную систему необходимо извлечь заглушку из обратной линии с помощью шестигранного ключа. Эта особенность обеспечивает гибкость при проектировании и монтаже топливных систем.
Модель Suntec AS V 47 D 1696 6P 0700 является прямым аналогом и может использоваться для замены следующих насосов:
- Suntec AS 47 D 1596 6P 0700
- Suntec AU V 47 L 9877 6P 0700
Также данная модель известна как модификация для горелок Elco: Elco AS V 47 D 1696 6P 0700.
Компания "Промэлектроника" – официальный дилер продукции Suntec. Для консультаций и заказа обращайтесь: sales@prom-elec.com
Бренды | Suntec |
Страна производства | Франция |
Вид перекачиваемой жидкости | дизельное топливо, смесь биодизельного топлива B10 |
Серия насоса | AS: регулировка давления и электромагнитный клапан байпаса |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Метод установки | Втулочное ∅ 32 мм |
