Suntec AP 57 C 7545 4P 0700

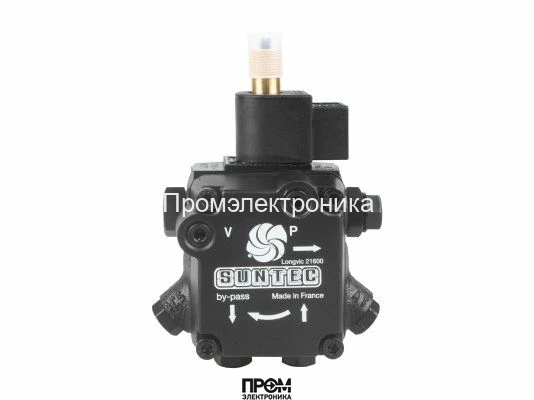

Топливный насос Suntec AP 57 C 7545 4P 0700 для дизельных горелок

Представляем высокоэффективный двухступенчатый топливный насос Suntec AP 57 C 7545 4P 0700, разработанный во Франции для использования в современных горелочных системах, работающих на дизельном топливе. Эта модель относится к серии AP, которая характеризуется наличием двух режимов давления на одной форсуночной линии, что позволяет гибко управлять процессом горения. Интегрированный электромагнитный клапан обеспечивает точное переключение между ступенями, а высокое качество сборки и материалов гарантирует долговечность и стабильность работы оборудования. Насос идеально подходит для модернизации и комплектации отопительных установок, требующих надежной и регулируемой подачи топлива.

Ключевые технические характеристики и преимущества

• Бренд и модель: Suntec AP 57 C 7545 4P 0700, также известный в модификации Elco AP 57 C 7545 4P 0700.
• Производство: Разработано и произведено во Франции, что является гарантией высокого качества и соответствия европейским стандартам.
• Тип насоса: Двухступенчатая модель (серия AP) с электромагнитным клапаном для переключения режимов давления, без запорной функции.
• Применение: Специализирован для перекачивания дизельного топлива в системах горелок.
• Надежность и защита: Класс пылевлагозащиты IP 54 обеспечивает защиту от пыли и брызг воды, гарантируя стабильную работу в котельных.

Производительность и гидравлические параметры

Насос спроектирован для обеспечения оптимальной производительности и точной регулировки давления в широком диапазоне.

• Производительность (при 11 бар и вязкости 5 сСт): 56 л/ч.
• Производительность для 2-ой ступени (при 11 бар и вязкости 5 сСт): 34 л/ч.
• Диапазон давления на форсунку: Гибкая регулировка в пределах от 3 до 28 бар.
• Давление на входе и выходе: Стандартное значение 2 бара.
• Высота всасывания: Максимальный вакуум 0,45 бар для предотвращения кавитации и отделения воздуха от топлива.
• Функция клапана: Встроенный клапан выполняет функцию регулировки давления.

Механические и установочные данные

Продуманная конструкция обеспечивает простоту монтажа и совместимость с большинством стандартных горелок.

• Направление вращения вала: C (Counter-clockwise) - вращение против часовой стрелки, если смотреть со стороны вала. Форсуночный выход расположен слева.
• Скорость вращения: Номинальная - 2850 об/мин, максимальная - 3600 об/мин.
• Диаметр оси (вала): 8 мм, с конструкцией "одна полость".
• Метод установки: Втулочное крепление со стандартным диаметром ∅ 32 мм.
• Вращающий момент: 0.1 Н·м.

Электрические характеристики и система фильтрации

• Электромагнитный клапан:
  • Напряжение питания: Мультивольтажная катушка, совместимая с сетями 220-240В, 110-120В или 24В.
  • Потребляемая мощность: 9 Вт.
  • Максимальное рабочее давление клапана: 28 бар.
• Сетчатый фильтр:
  • Размер ячейки: 150 мкм, эффективно задерживает загрязнения.
  • Открытая область фильтрации: 14 см², обеспечивает длительный срок службы до необходимости очистки.

Подключения и конфигурация системы

Насос оснащен стандартными резьбовыми соединениями для легкой интеграции в топливную магистраль.

• Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), что соответствует 6.35 мм.
• Выход на форсунку: ⅛ дюйма (3.175 мм).
• Порты для измерительных приборов: Предусмотрены отдельные порты для манометра и вакуумметра диаметром ⅛ дюйма (3.175 мм).
• Конфигурация байпаса: Модель поставляется с установленной заглушкой байпаса (маркировка 'P') в обратной линии для использования в двухтрубной системе. Для однотрубной системы заглушка легко снимается с помощью шестигранного ключа.
