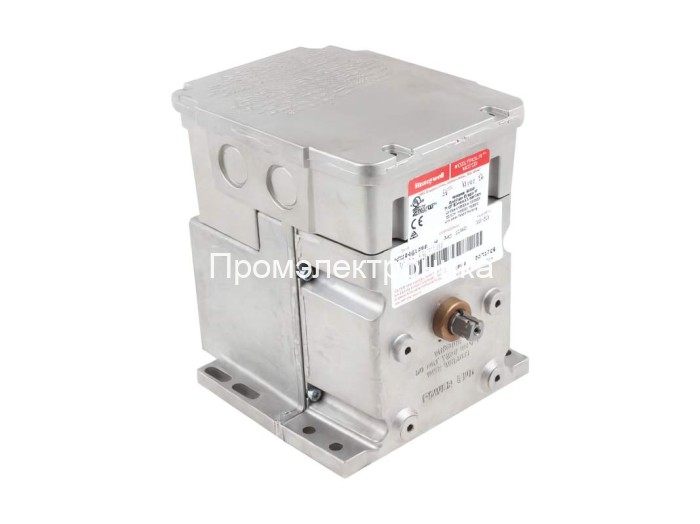

Сервопривод Honeywell M7284Q1098
Сервопривод Honeywell M7284Q1098
Honeywell
Honeywell
Сервопривод Honeywell M7284Q1098
Сервопривод Honeywell M7284Q1098
Сервопривод Honeywell M7284Q1098Сервопривод Honeywell M7284Q1098
Артикул:M7284Q1098
Характеристики
Бренды
Honeywell
Все характеристики
Высокоточный сервопривод Honeywell M7284Q1098 (серия Modutrol IV) для управления воздушными заслонками и топливными клапанами промышленных горелок. Модель без пружинного возврата, с регулировкой нуля и диапазона (4-20 мА / 2-10 В DC).
Все описание
0
В наличии
В корзине
Быстрая доставка
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

В современной промышленной автоматизации, особенно в секторах, связанных с процессами горения, требования к точности и надежности исполнительных механизмов неуклонно растут. Сервопривод Honeywell M7284Q1098 из линейки Modutrol IV представляет собой высокотехнологичное решение, разработанное для прецизионного управления воздушными заслонками, клапанами и другими регулирующими органами в системах управления промышленными горелками, котлами и печами. Этот компонент является критически важным звеном в обеспечении оптимального соотношения топливо/воздух, что напрямую влияет на эффективность сгорания, экономию энергоресурсов и минимизацию вредных выбросов.

Компания "Промэлектроника", являясь официальным дилером Honeywell, рада предложить своим клиентам передовые решения в области промышленной автоматики, включая сервоприводы серии M7284. Мы обеспечиваем не только поставку оригинального оборудования, но и квалифицированную техническую поддержку. Наличие складских комплексов в Москве, Санкт-Петербурге и Казани позволяет нам оперативно обрабатывать заказы и сокращать сроки поставки по всей России.

Область Применения и Назначение M7284Q1098

Сервоприводы Honeywell M7284Q1098 специально разработаны для задач, где требуется точное и повторяемое позиционирование исполнительного механизма. Основное их применение – это управление воздушными заслонками и топливными клапанами в промышленных горелочных устройствах. От корректной работы этих узлов зависит стабильность пламени, полнота сгорания топлива и, как следствие, общая производительность и безопасность теплогенерирующего оборудования.

Данные сервоприводы используются в составе систем автоматического розжига и регулирования горелок, работающих на газе или жидком топливе. Они получают управляющий сигнал от электронных контроллеров (например, менеджеров горения) и преобразуют его в пропорциональное угловое перемещение выходного вала. Модели M7284Q, включая M7284Q1098, относятся к категории без пружинного возврата, что означает сохранение последнего заданного положения при снятии управляющего сигнала, но не при полном обесточивании (в этом случае поведение зависит от конструкции системы).

Ключевые Технические Характеристики и Преимущества Honeywell M7284Q1098

Сервопривод M7284Q1098 обладает рядом выдающихся характеристик, которые делают его предпочтительным выбором для ответственных применений:

  1. Тип двигателя: Modutrol IV, без пружинного возврата. Это означает, что при потере питания вал не возвращается в исходное (например, закрытое) положение под действием пружины, а остается в последнем зафиксированном положении, если не предусмотрено иное системой управления.
  2. Управляющий Сигнал: Модели серии M7284Q, и в частности M7284Q1098, поддерживают стандартные аналоговые сигналы управления, такие как 4-20 мА или 2-10 В постоянного тока. Это обеспечивает легкую интеграцию с большинством современных промышленных контроллеров и систем АСУ ТП.
  3. Регулировка Нуля и Диапазона: Одной из важнейших особенностей моделей M7284Q является возможность точной настройки начальной точки (нуля) и рабочего диапазона (span). Это позволяет адаптировать сервопривод под конкретные требования технологического процесса, обеспечивая максимальную гибкость и точность регулирования. Регулировка осуществляется с помощью потенциометров, что упрощает пусконаладочные работы.
  4. Высокое Разрешение и Точность Позиционирования: Сервоприводы M7284Q спроектированы для обеспечения высокой точности. Хотя для некоторых моделей M7284Q (например, M7284Q1082, M7284Q1090) указывается повышенное разрешение в 160 шагов, общая концепция серии M7284Q нацелена на прецизионное управление.
  5. Регулируемый Ход: Большинство моделей Modutrol IV, включая M7284Q1098 (поскольку она не входит в список исключений с фиксированным ходом), позволяют регулировать рабочий ход вала в диапазоне от 90° до 160°. Эта функция дает возможность точно согласовать ход сервопривода с ходом регулирующего органа (заслонки или клапана), избегая мертвых зон или чрезмерного перемещения.
  6. Время Полного Хода: Номинальное время полного хода для стандартных настроек составляет 30 секунд для хода 90° и 60 секунд для хода 160°. Это обеспечивает достаточно быстрое реагирование на изменение управляющего сигнала, сохраняя при этом плавность движения.
  7. Напряжение Питания: Двигатель и электрические схемы работают от напряжения 24 В переменного тока. Возможна комплектация встроенным трансформатором для питания от сети 120 В или 230 В переменного тока, либо использование внешнего трансформатора.
  8. Конструкция и Материалы: Корпус сервопривода выполнен из литого алюминия, что обеспечивает прочность, долговечность и хороший теплоотвод. Встроенная распределительная коробка обеспечивает защиту от внешних условий класса NEMA 3, что позволяет эксплуатировать устройство в сложных промышленных условиях.
  9. Двухсторонний Вал: Все модели оснащены валами с двумя рабочими концами, что предоставляет гибкость при монтаже и подключении тяг. Вал имеет стандартный квадратный профиль 3/8 дюйма (9,5 мм).
  10. Постоянный Крутящий Момент: Сервоприводы обеспечивают постоянный крутящий момент во всем диапазоне напряжений питания, что гарантирует стабильную работу независимо от колебаний в сети.
  11. Вспомогательные Выключатели: Предусмотрена возможность установки встроенных вспомогательных выключателей (заказываются как опция или устанавливаются по месту). Эти выключатели, управляемые регулируемыми кулачками, могут использоваться для сигнализации крайних или промежуточных положений вала, а также для управления другим оборудованием.
  12. Надежность и Долговечность: Расчетный срок службы составляет 60 000 полных ходовых циклов, а количество изменений положения достигает 1,5 миллиона, что свидетельствует о высокой эксплуатационной надежности.

Особенности Монтажа и Эксплуатации

При установке сервопривода Honeywell M7284Q1098 важно соблюдать инструкции производителя. Двигатель следует монтировать таким образом, чтобы вал с кривошипом располагался горизонтально. Для адаптации к посадочным местам старых моделей Modutrol может использоваться специальный кронштейн-переходник (например, 220738A), который поднимает вал двигателя.

Электромонтаж осуществляется через клеммы в распределительной коробке. Важно убедиться в соответствии напряжения питания и правильности подключения управляющих сигналов. Категорически запрещается поворачивать вал двигателя вручную или с помощью инструмента, так как это может привести к повреждению редуктора и концевых выключателей.

Регулировка хода (если применима к конкретной ревизии M7284Q1098), а также настройка нуля и диапазона для моделей M7284Q, выполняются после снятия крышки и отключения контроллера, согласно процедурам, описанным в технической документации. Тщательная настройка этих параметров является залогом корректной и эффективной работы всей системы регулирования.

Технические Параметры M7284 (Общие для серии):

  • Потребляемая мощность (для M7284): 15 ВА (13 Вт).
  • Входной импеданс (для M7284Q с сигналом 4-20 мА): 100 Ом.
  • Входной импеданс (для M7284Q с сигналом 2-10 В DC): 400 кОм.
  • Номинальная температура окружающей среды: от -40°C до +66°C.
  • Максимальная статическая нагрузка на вал: 91 кг (200 фунтов) на приводном или вспомогательном конце вала; максимальная полная нагрузка 136 кг (300 фунтов).

Почему стоит выбрать Honeywell M7284Q1098 от "Промэлектроника"?

  1. Гарантия Качества: "Промэлектроника" – официальный дилер Honeywell. Мы поставляем только оригинальную, сертифицированную продукцию, что исключает риск приобретения контрафакта.
  2. Экспертная Поддержка: Наши специалисты готовы предоставить профессиональные консультации по подбору оборудования, его настройке и интеграции в существующие системы.
  3. Оперативность Поставок: Благодаря собственным складам в Москве, Санкт-Петербурге и Казани, мы обеспечиваем максимально быструю отгрузку сервоприводов Honeywell M7284Q1098 и другого оборудования.
  4. Конкурентные Цены: Прямые поставки от производителя позволяют нам предлагать выгодные условия для наших клиентов.
  5. Комплексный Подход: Мы предлагаем широкий спектр оборудования для промышленной автоматизации, позволяя вам комплексно решать задачи по модернизации и построению систем управления.

Сервопривод Honeywell M7284Q1098 является неотъемлемым компонентом для построения современных, эффективных и безопасных систем управления горелочными устройствами. Его точность, надежность и гибкость настроек обеспечивают оптимальную работу оборудования, снижение эксплуатационных расходов и соответствие экологическим нормам.

Для получения дополнительной информации, уточнения технических характеристик конкретной модификации M7284Q1098, а также для оформления заказа, пожалуйста, свяжитесь с нашими специалистами.

Контактная информация "Промэлектроника": Email: sales@prom-elec.com

Выбирая Honeywell M7284Q1098 от компании "Промэлектроника", вы инвестируете в надежность, эффективность и безопасность ваших технологических процессов.
