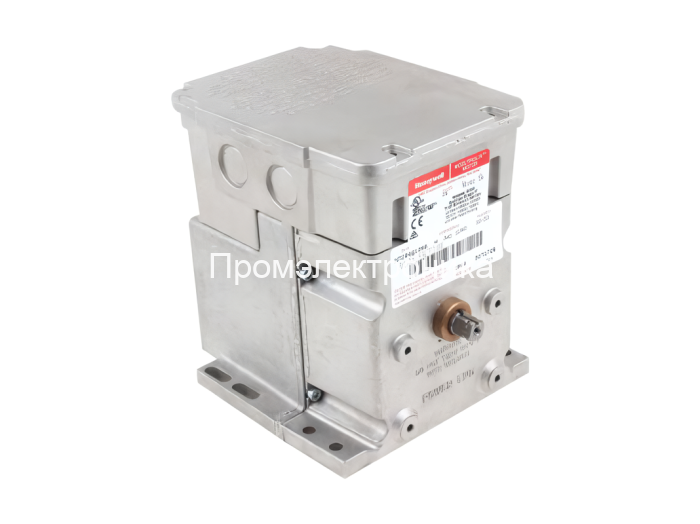

Сервопривод Honeywell M7284Q1082

Сервоприводы Honeywell M7284Q1082 с пружинным возвратом и без него предназначены для управления заслонками и клапанами. Для позиционирования заслонки или клапана в любом положении, от полностью открытого до полностью закрытого, используется электронный контроллер, подающий на двигатель сигнал по току или напряжению

Особенности M7284Q 1082:

- Встроенная возвратная пружина возвращает вал двигателя в нормальное положение при отключении питания.

- Встроенная распределительная коробка обеспечивает защиту от внешних условий класса NEMA 3.

- Двигатель и электрические схемы работают от напряжения 24 В переменного тока. Предусмотрены модели с установленным изготовителем трансформатором или с возможностью установки встроенного трансформатора на месте применения

- Быстроразъёмные клеммы в стандартной комплектации, предусмотрен адаптер для резьбовых клемм.

- В большинстве двигателей ход может регулироваться на месте установки (от 90° до 160°).

- Литой алюминиевый корпус.

- Встроенные вспомогательные выключатели могут устанавливаться изготовителем, либо добавляться по месту применения.

- Номинальное стандартное время полного хода составляет 30 секунд (ход 90°) и 60 секунд (ход 160°). Могут поставляться двигатели с другим временем полного хода.

- Двигатели с пружинным возвратом могут применяться для перемещения штоков нормально открытых или нормально закрытых клапанов от приводного и от вспомогательного конца вала.

- Все модели оснащены валами с двумя рабочими концами (с пазом и внутренней резьбой на обоих концах).

- Все модели оснащены кулачками для вспомогательных выключателей.

- Постоянный крутящий момент во всём диапазоне напряжений.

- Двигатели предназначены как для нормально открытых, так и для нормально закрытых клапанов и заслонок.

- Предусмотрены модели с регулировкой точки пуска (нуля) и диапазона.

- Предусмотрены модели с входным сигналом от 4 до 20 мА.

- Предусмотрены модели с входным сигналом от 2 до 10 В постоянного тока.
