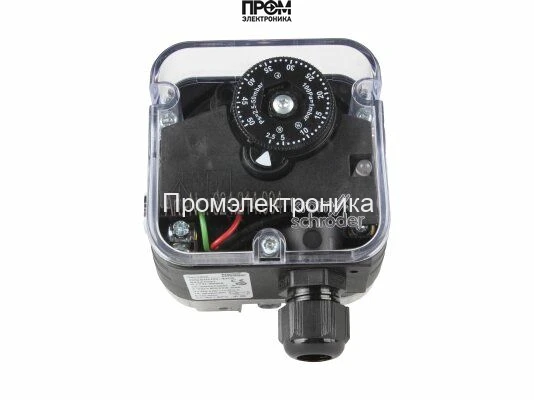

Реле давления Kromschroder DG50UG-4K2 — арт. 84447021

Реле давления Kromschroder DG50UG-4K2 (арт. 84447021) — компактное и надежное устройство контроля давления газа, разработанное для применения в газовых установках, системах кондиционирования и вентиляции. Модель обеспечивает точную коммутацию благодаря конструкции с переключающимся контактом (микропереключатель) и подходит для работы в сложных условиях эксплуатации, в том числе при повышенной влажности и присутствии агрессивных газов (включая H₂S) за счет позолоченных контактов.

Ключевые преимущества

• Точный контроль давления: диапазон регулировки 2,5–50 мбар, диапазон срабатывания 0,8–1,5 мбар;
• Высокая степень защиты: класс IP65 гарантирует защиту от пыли и струй воды;
• Коррозионная стойкость контактов: позолоченные контакты для надежной работы во влажной и агрессивной среде;
• Прочность конструкции: корпус из армированной пластмассы PBT и основание из алюминиевого сплава;
• Гибкие варианты подключения: резьбовые клеммы для электроподключения и резьба Rp 1/8 для измерительного штуцера;
• Возможность применения в опасных зонах при использовании усилителя сигнала.

Конструктивные особенности

Чувствительный элемент — мембрана из NBR-каучука, обеспечивающая долговременную стабильность показаний. Микропереключатель с переключающимся контактом гарантирует четкое срабатывание при достижении заданных значений. Корпус выполнен из армированного PBT, что повышает механическую стойкость и устойчивость к температурным колебаниям. Основание отлито из алюминиевого сплава для улучшения жесткости и надежности монтажа.

Управление и подключение

Для настройки давления предусмотрено колесико ручной регулировки на корпусе, позволяющее быстро задать требуемые параметры без демонтажа. Измерительный штуцер с резьбой Rp 1/8 обеспечивает удобство снятия показаний и подключения манометров. Электроподключение реализовано через резьбовые клеммы; на корпусе предусмотрен контрольный светодиод для визуальной индикации состояния реле.

Технические параметры

• Модель: DG50UG-4K2
• Артикул: 84447021
• Диапазон регулировки давления: 2,5–50 мбар
• Диапазон срабатывания: 0,8–1,5 мбар
• Рабочее давление до: 600 мбар
• Степень защиты: IP65
• Датчик: мембрана NBR
• Корпус: армированная пластмасса PBT; основание — алюминиевый сплав
• Контакты: позолоченные
• Подключение: резьбовые клеммы; измерительный штуцер Rp 1/8

Области применения

Реле Kromschroder DG50UG-4K2 предназначено для контроля и защиты газовых контуров, а также для интеграции в системы отопления, вентиляции и кондиционирования, где требуется надежная коммутация при малых перепадах давления. Модель подходит для эксплуатации в условиях повышенной влажности и агрессивной среды при соблюдении требований к монтажу и при использовании усилителя сигнала в опасных зонах.
