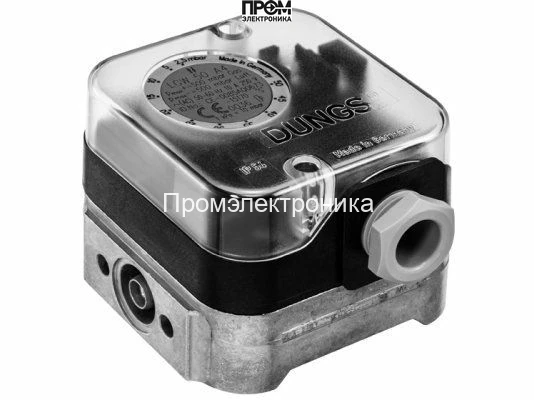

Реле давления Dungs GW 500 A4 клеммное соединение

Реле давления Dungs GW 500 A4 M — артикул 157060

Реле давления Dungs GW 500 A4 M (артикул 157060) предназначено для точного управления электрической цепью в зависимости от давления в системах с рабочим давлением до 600 мбар. Компактная конструкция и колесо-регулятор с цифровой разметкой обеспечивают быстрое и удобное задание точки срабатывания в диапазоне от 100 до 500 мбар с точностью срабатывания 15 мбар.

Ключевые характеристики

• Модель: Dungs GW 500 A4 M
• Артикул: 157060
• Рабочее давление: до 600 мбар
• Диапазон регулировки: 100–500 мбар
• Точность срабатывания: 15 мбар
• Материал корпуса: алюминий
• Кожух и переключатель: поликарбонат
• Мембрана: НБК
• Контакт переключения: серебро
• Степень защиты: IP54
• Температурный диапазон эксплуатации: −15 °C … +70 °C
• Клеммное электрическое соединение

Особенности конструкции и материалов

Корпус реле изготовлен из алюминия, что обеспечивает прочность при минимальном весе. Кожух и элементы переключателя выполнены из износостойкого поликарбоната, устойчивого к механическим воздействиям и старению. Мембрана из НБК гарантирует стабильность работы при циклических изменениях давления, а контакт из серебра обеспечивает надежную электрическую коммутацию с минимальным износом контактной пары.

Точность и регулировка

Колесо-регулятор с цифровой разметкой позволяет точно установить точку срабатывания в пределах 100–500 мбар. Заводская точность срабатывания составляет 15 мбар, что делает модель пригодной для применения в системах, требующих стабильного и повторяемого переключения при изменениях давления.

Применение и монтаж

Реле предназначено для установки в системах управления газом и воздухом, где требуется контроль давления до 600 мбар. Рекомендуемая ориентация при монтаже — вертикальная; монтаж в другой позиции возможен, однако отклонение положения может привести к изменению точности срабатывания до ±15% от установленного значения. При поставке в комплекте присутствует инструкция по монтажу и эксплуатации.

Защита и эксплуатационные условия

Степень защиты IP54 обеспечивает защиту электрических компонентов от пыли и брызг воды, что расширяет область применения устройства в условиях промышленной эксплуатации. Реле сохраняет работоспособность в температурном диапазоне от −15 °C до +70 °C, что покрывает большинство типов климатических и технологических условий.

В комплект входит устройство с клеммным электрическим соединением и инструкция по монтажу и эксплуатации.
