Реле давления Dungs KS 150 A2-7

Реле давления Dungs KS 150 A2-7 — арт. 257842

Реле давления Dungs KS 150 A2-7 (арт. 257842) — компактное и точное устройство для контроля давления в системах кондиционирования, вентиляции и газоходах. Предназначено для мониторинга разрежения, перепада давления и избыточного давления в трубопроводах, воздуходувках, фильтрах и других узлах, где критична оперативная передача сигнала на блок управления.

Ключевые технические характеристики

• Максимальное давление: 100 мбар;
• Контролируемая среда: дымовой газ, воздух;
• Диапазон регулировки: 0,2–1,5 мбар;
• Интервал срабатывания (гистерезис): 0–0,18 мбар;
• Температура окружающей среды: -15 °C…+85 °C;
• Присоединение: шланговой штуцер Ø 4,6 мм;
• Класс защиты корпуса: IP54;
• Материал чувствительной мембраны: NBR (нитрил-бутадиеновый каучук).

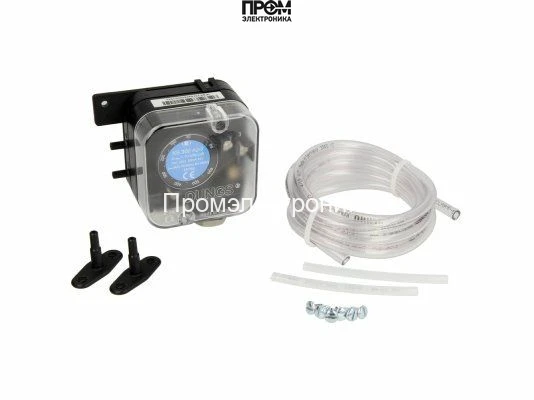

Комплектация

• Реле давления Dungs KS 150 A2-7;
• Монтажная опора для фиксации на плоскости;
• Соединительный шланг с подготовленными концами;
• Винты для фиксации датчика;
• Шланговые патрубки и трубы-удлинители;
• Инструкция по установке и эксплуатации.

Особенности конструкции и преимуществ

• Прочный корпус из пластика с прозрачной крышкой обеспечивает удобный визуальный контроль и защиту от пыли и влаги по стандарту IP54;
• Чувствительная мембрана из NBR гарантирует высокую чувствительность и устойчивость к эксплуатационным загрязнениям;
• Точная настройка диапазона 0,2–1,5 мбар и малый интервал срабатывания (до 0,18 мбар) позволяют использовать реле в задачах с требованием высокой точности переключения;
• Универсальное присоединение через штуцер Ø 4,6 мм обеспечивает совместимость с типовыми шлангами в системах вентиляции и газоходов;
• Комплект поставки включает все необходимые элементы для быстрой и правильной установки без дополнительных доработок.

Принцип работы

При отклонении давления от заданного значения чувствительная мембрана деформируется, что механически приводит к переключению электрических контактов реле. Сигнал с контактов передаётся на управляющий блок, обеспечивая защиту и автоматизацию технологического процесса. Настройка срабатывания выполняется в пределах указанного диапазона регулировки, а гистерезис задаёт допустимую зону возврата для исключения ложных срабатываний.

Области применения

Модель KS 150 A2-7 применяется в системах кондиционирования и вентиляции для контроля перепада давления и разрежения, в дымоходных и газовых каналах для контроля тяги, а также в фильтровых узлах и вентиляторных агрегатах, где требуется точное и надёжное релейное управление по давлению.

Производитель: Dungs. Код товара: 257842.
