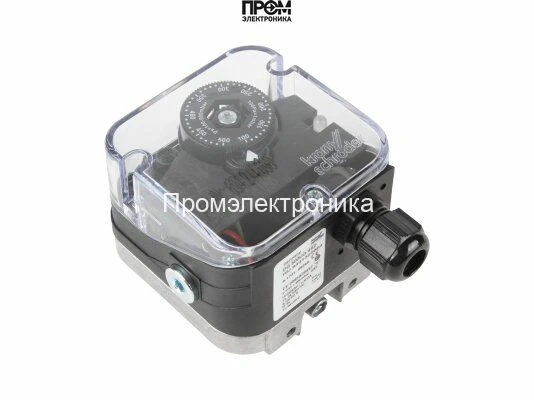

Реле давления Kromschroder DG500UG-4K2 — арт. 84447041

Реле давления Kromschroder DG500UG-4K2 (84447041) предназначено для автоматического контроля подачи газа и обеспечения функциональной безопасности промышленных горелок, а также для применения в системах вентиляции и кондиционирования. Модель выполнена в газонепроницаемом корпусе с классом защиты IP65 и рассчитана на работу в агрессивных условиях и при широком диапазоне температур.

Ключевые характеристики

• Артикул: 84447041
• Производитель: Kromschroder
• Класс защиты: IP65 (корпус и резьбовые клеммы)
• Рабочая температура: от −15 °C до +80 °C
• Корпус: армированный термопластик PBT
• Основание: сплав AlSi 12 (повышенная коррозионная устойчивость)
• Мембрана: эластичный NBR-каучук
• Контакты: позолоченные
• Элемент комм. цепи: микропереключатель в компактном герметичном исполнении
• Резьба подключения: Rp 1/8

Конструкция и материалы

Реле имеет прочное основание из алюминиевого сплава AlSi 12 и корпус из армированного PBT, что обеспечивает механическую прочность и защиту от коррозии. Рабочая диафрагма изготовлена из NBR-каучука, устойчивого к типичным газовым средам. Позолоченные контакты повышают надежность коммутации при воздействии влаги и агрессивных компонентов (например, H₂S).

Функции и органы управления

• Регулировка точки срабатывания — колесико на корпусе для точной настройки.
• Встроенный светодиодный индикатор состояния для быстрого визуального контроля.
• Штуцер для подключения линии измерения давления.
• Резьбовые клеммы с защитой IP65 для надежной электропроводки.

Сферы применения и совместимые среды

Модель рассчитана для работы с природным газом, сжиженным газом, дымовым газом, биогазом (при концентрации H₂S менее 0,1%) и воздухом. Применяется в системах автоматического управления газовыми горелками, газовых коллекторах, вентиляционных и кондиционирующих установках.

Установка и эксплуатация

Рекомендуемое положение установки — вертикальное. Допускается монтаж в горизонтальном трубопроводе. Для установки вне помещений разрешается установка с защитой от осадков и УФ-излучения. При значительных перепадах давления рекомендуется использовать крышку с элементом выравнивания давления и дроссельную шайбу для стабильной работы реле.

Соответствие и надежность

Реле сертифицировано и выполнено в соответствии с нормой EN 1854; конструкция обеспечивает устойчивость к пыли, влаге и воздействию агрессивных газов, гарантируя длительную и стабильную работу в промышленных условиях.
