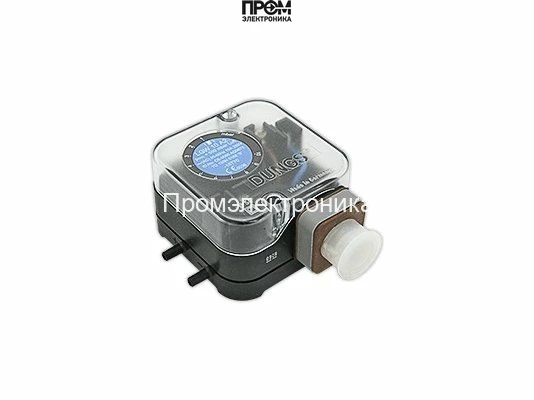

Реле давления Dungs LGW 50 A2 штекерное подключение

Реле давления Dungs LGW 50 A2 (штекерное подключение), арт. 222024

Реле давления Dungs LGW 50 A2 — компактный и точный прибор для контроля давления в промышленных газовых и вентиляционных системах. Модель обеспечивает срабатывание электрической цепи при достижении заданного значения давления, что делает её пригодной для функций безопасности и автоматизации в системах нагнетательного, разрежения и дифференциального давления.

Ключевые характеристики

• Артикул: 222024
• Класс: S (соответствие EN 1854)
• Максимальное рабочее давление: 500 мбар
• Диапазон настройки: 2,5–50 мбар
• Перепад давления: 0–1 мбар
• Рабочая среда: воздух и неагрессивные газы (кроме горючих)
• Температурный режим эксплуатации: −15°C … +70°C
• Степень защиты корпуса: IP54 (по запросу возможна комплектация с IP65)
• Подключение: штекерное, в комплекте кабель питания

Конструкция и принцип работы

Основной элемент — чувствительная мембрана из бутадиен-нитрильного каучука, реагирующая на изменение давления и передающая движение на исполнительный механизм. Настройка точки срабатывания производится с помощью поворотного диска и шкалы, что обеспечивает быструю и наглядную калибровку без демонтажа прибора. Пластиковый корпус защищает от пыли и влаги, а штекерное подключение упрощает монтаж и обслуживание.

Преимущества применения

• Точная регулировка параметров срабатывания в широком диапазоне (2,5–50 мбар).
• Высокая чувствительность при малых перепадах (0–1 мбар), важна для систем с тонкой настройкой давления.
• Универсальность: поддержка нагнетательного, разрежения и дифференциального контроля.
• Простота монтажа и обслуживания: штекерное подключение и комплектный кабель питания.
• Надёжность в типичных промышленных условиях благодаря классу защиты IP54; опция IP65 для повышенной влагозащиты.

Монтаж и эксплуатация

Монтаж возможен в любом положении; при отклонении от стандартной ориентации рабочие показатели давления могут незначительно изменяться (приблизительно ±0,5 мбар). Для точной настройки рекомендуется проводить калибровку в рабочей позиции установки. Температурные ограничения и максимальное рабочее давление следует учитывать при выборе точки установки и прокладке трубопроводов. При эксплуатации в агрессивной среде или при необходимости повышенной герметичности уточняйте варианты исполнения с увеличенной степенью защиты.

Назначение

Реле Dungs LGW 50 A2 предназначено для обеспечения контроля и защитных функций в системах газо- и воздухораспределения, системах вентиляции и кондиционирования, где требуются чувствительность и точность при низких значениях давления.
