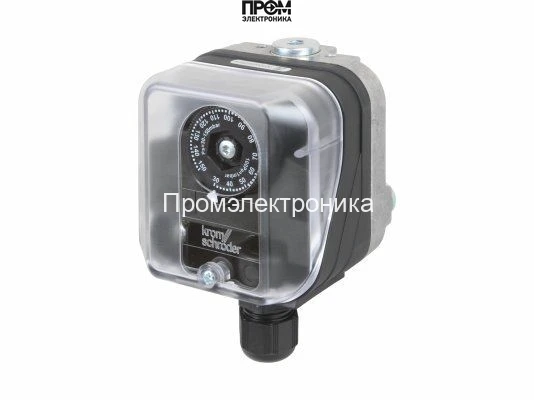

Реле давления Kromschroder DG150UG-4 — арт. 84447030

Реле давления Kromschroder DG150UG-4 (артикул 84447030) разработано для точного контроля давления газа и воздуха в промышленных системах безопасности и автоматики. Прибор обеспечивает надежное срабатывание при достижении заданного уровня давления, позволяя замыкать, размыкать или переключать электрические контакты для управления клапанами, горелками и системами сигнализации.

Ключевые характеристики

• Диапазон регулировки давления: 30–150 мбар;
• Гистерезис (срабатывание): 3–5 мбар;
• Тип контроля: разрежение, нагнетание, дифференциальный;
• Среды применения: природный газ, сжиженный газ, дымовые газы, биогаз (H₂S < 0,1%), воздух;
• Максимальное рабочее давление: до 600 мбар;
• Монтажное соединение: резьба Rp 1/8;
• Электроподключение: резьбовые клеммы с защитой IP65;
• Контакты: позолоченные для надежности коммутации;
• Мембрана: NBR-каучук, стойкий к углеводородам.

Конструкция и материалы

Корпус реле выполнен из армированной пластмассы PBT с низкой газопроницаемостью, что минимизирует проникновение агрессивных компонентов и поддерживает стабильность настроек. Нижняя часть изготовлена из алюминиевого сплава AlSi 12, устойчивого к коррозии, что обеспечивает долговечность при эксплуатации в агрессивных средах. Мембранный элемент из NBR обеспечивает химическую стойкость к углеводородам и стабильную чувствительность в заданном диапазоне.

Применение и эксплуатация

DG150UG-4 применяется в системах безопасности газо- и воздухоснабжения, контрольно-измерительных цепях горелочных устройств и автоматике промышленных установок. Подходит для работы в зонах с опасной атмосферой благодаря конструктивным решениям и защитному классу. Устройство обеспечивает точное срабатывание при колебаниях давления и совместимо с различными газовыми составами, включая биогаз с ограниченным содержанием H₂S.

Монтаж и подключение

Монтаж осуществляется через резьбовое соединение Rp 1/8; реле допускается устанавливать в горизонтальном и вертикальном положениях. Электроподключение — через резьбовые клеммы, закрытые корпусом с классом защиты IP65, что обеспечивает защиту от пыли и брызг при обычной промышленной эксплуатации. Позолоченные контакты уменьшают контактное сопротивление и повышают надежность коммутации при малых токах.

Сертификация и надежность

Реле давления сертифицировано в ЕС по стандарту EN 1854, класс «S», что подтверждает соответствие требованиям безопасности для оборудования контроля газовых систем. Точная регулировка и стабильность настроек делают модель DG150UG-4 подходящим решением для критичных задач автоматики и защиты.
