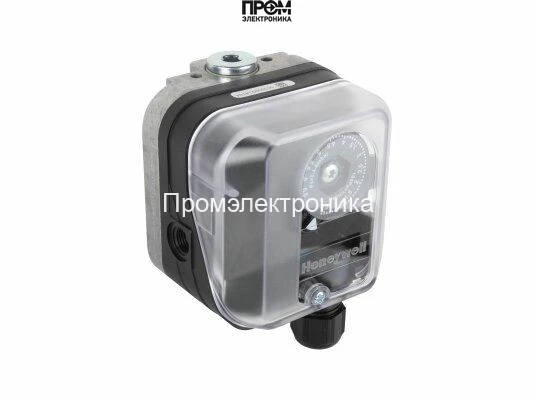

Реле давления Kromschroder DG 6U-9
DG 6U-9 · артикул 84447009. Реле контроля повышения или понижения давления. Исполнение B предназначено для избыточного давления, U также предусматривает разрешённые схемы разрежения и перепада.
Увеличить фотоОсновные характеристики
- Бренды
- Kromschroder
- Места установки
- Реле давления Kromschroder DG 6U-9 32Z
- Для контроля
- давления разряжения, дифференциального давления, избыточного давления
- Максимальное рабочее давление
- 600 мбар
- Рабочая среда
- воздух, горючие газы
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Реле давления Kromschroder DG 6U-9
DG 6U-9 · артикул 84447009. Реле контроля повышения или понижения давления. Исполнение B предназначено для избыточного давления, U также предусматривает разрешённые схемы разрежения и перепада.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Места установки | Реле давления Kromschroder DG 6U-9 32Z |
| Для контроля | давления разряжения, дифференциального давления, избыточного давления |
| Максимальное рабочее давление | 600 мбар |
| Рабочая среда | воздух, горючие газы |
Применение и подбор
Сначала определите среду и измеряемую величину: избыточное давление, разрежение или перепад.
Диапазон настройки, максимально допустимое давление и точка срабатывания — разные параметры. Проверьте нужное направление срабатывания, возврат, контактную нагрузку и присоединения.
Монтаж и ввод в работу
Правильные порты высокого и низкого давления выбирают по схеме конкретного датчика; незадействованные порты обрабатывают согласно этой схеме.
После монтажа проверяют фактическую точку срабатывания контрольным прибором. Положение мембраны может влиять на соответствие шкалы реальному давлению.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| DG | Газовые и другие разрешённые среды в зависимости от исполнения. |
| DL | Воздух, дымовые и разрешённые неагрессивные газы. |
| H / N | Исполнения с блокировкой при соответствующем изменении давления. |
| Контактная нагрузка | Проверяется по материалу контактов, напряжению и току цепи. |
FAQ по выбору и эксплуатации
Означает ли число в названии установленную уставку?
Обычно это признак диапазона, а фактическая уставка задаётся и проверяется отдельно. Необходимо также учитывать максимально допустимое давление.
Можно ли использовать воздушное реле в газовой линии?
Допуск среды проверяют для полного исполнения. Пригодность для воздуха сама по себе не подтверждает газовое применение.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- DG..B, DG..U (RU) — стр. 2, 3.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Реле давления Kromschroder DG 6U-9 — арт. 84447009
Реле давления Kromschroder DG 6U-9 (арт. 84447009) — компактное и высокоточное устройство для контроля давления в системах с воздухом и горючими газами. Предназначено для регулирования давления разряжения, дифференциального и избыточного давления с четко заданным диапазоном настройки и стабильным срабатыванием, что обеспечивает надежную работу газо- и воздухопроводящих систем.
Ключевые характеристики
- Диапазон регулировки: 0,4–6 мбар
- Диапазон срабатывания: 0,2–0,3 мбар
- Работа с рабочими средами: воздух и горючие газы
- Класс пылевлагозащиты: IP54
- Максимальное рабочее давление: 600 мбар
- Температурный диапазон эксплуатации: -15…+80 °C
- Универсальные варианты установки для различных конфигураций систем
Преимущества модели DG 6U-9
Модель DG 6U-9 сочетает в себе точность регулировки и широкую адаптивность к рабочим условиям. Чувствительность срабатывания 0,2–0,3 мбар позволяет поддерживать стабильные параметры в системах, где требуются малые изменения давления. Диапазон регулировки 0,4–6 мбар обеспечивает гибкость настройки под конкретные технологические требования. Защита IP54 гарантирует сохранность работоспособности при наличии пыли и брызг воды, что расширяет области применения.
Области применения
Реле давления DG 6U-9 применяется в системах контроля горения, вентиляции, автоматики котельного и пылеулавливающего оборудования, а также в других установках, где требуется точное управление разряжением, дифференциальным или избыточным давлением. Устройство эффективно функционирует при температурах от −15 до +80 °C и выдерживает рабочее давление до 600 мбар, что делает его пригодным для эксплуатации в разных климатических и технологических условиях.
Эксплуатация и монтаж
Реле допускает установку в различных положениях в зависимости от конфигурации оборудования и схемы подключения. Простая регулировка в пределах заданного диапазона позволяет быстро адаптировать устройство к требованиям конкретной системы, обеспечивая стабильное срабатывание и длительную эксплуатационную надежность.
Технические данные
- Модель
- DG 6U-9
- Артикул
- 84447009
- Среда
- Воздух, горючие газы
- Диапазон регулировки
- 0,4–6 мбар
- Диапазон срабатывания
- 0,2–0,3 мбар
- IP
- IP54
- Макс. рабочее давление
- 600 мбар
- Температура эксплуатации
- −15…+80 °C
Характеристики
- Наименование
- Реле давления Kromschroder DG 6U-9
- Бренды
- Kromschroder
- Места установки
- Реле давления Kromschroder DG 6U-9 32Z
- Для контроля
- давления разряжения, дифференциального давления, избыточного давления
- Максимальное рабочее давление
- 600 мбар
- Рабочая среда
- воздух, горючие газы
Техническая документация
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
