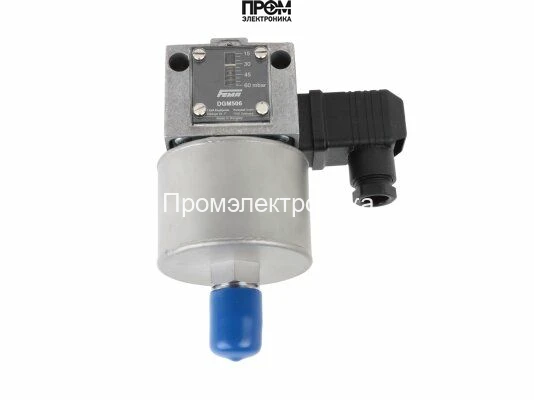

Реле давления Honeywell DGM506 — компактный датчик контроля избыточного давления газа

Реле давления Honeywell DGM506 разработано для точного контроля избыточного давления горючих газов в системах сжигания топлива. Корпус выполнен из литого алюминия с повышенной стойкостью к коррозии и воздействию морской воды, что обеспечивает долговременную эксплуатацию в агрессивных средах. Максимальное рабочее давление — до 5 бар; дифференциал переключения фиксирован и составляет 8 мбар (нерегулируемый).

Ключевые характеристики

• Модель: Honeywell DGM506
• Назначение: контроль избыточного давления газообразных веществ в системах горения
• Максимальное давление: до 5 бар
• Дифференциал переключения: фиксированный 8 мбар (неподдающийся регулировке)
• Материал корпуса: литой алюминий, устойчивый к морской воде
• Уровень защиты: IP54 (при вертикальном монтаже); опция — до IP65
• Температурный диапазон: от −25 до +60°C, кратковременно до +85°C
• Варианты подключения: резьбовые соединения G1/4 и G1/2
• Монтаж: вертикально или горизонтально, на газопровод или стену
• Индикация: окно шкалы для визуального контроля давления
• Опции: позолоченные контакты; усиленная защита корпуса до IP65

Особенности конструкции и приложений

Фиксированный дифференциал 8 мбар обеспечивает стабильное срабатывание при заданном перепаде давления, что критично для систем дозирования и контроля горелок. Двойная возможность монтажа (вертикально/горизонтально) и две типоразмерные резьбы (G1/4, G1/2) позволяют интегрировать реле в различные конфигурации газопроводов и монтажных схем. Визуальное окно шкалы облегчает эксплуатацию и оперативную проверку состояния без использования дополнительного оборудования.

Условия эксплуатации и надежность

Коррозионно-стойкий алюминиевый корпус рассчитан на работу в агрессивных средах, включая прибрежные и морские условия. IP54 при вертикальном монтаже защищает устройство от пыли и брызг, а наличие опции с защитой до IP65 позволяет использовать реле в более жёстких внешних условиях. Широкий температурный диапазон от −25 до +60°C (с кратковременным допустимым повышением до +85°C) обеспечивает применение в разных климатических зонах и технологических режимах.

Комплектация и опции

• Стандартная комплектация: реле давления DGM506 с резьбовым патрубком (G1/4 или G1/2) и индикатором шкалы.
• Опции по заказу: позолоченные контакты для улучшенной электроконтактной стойкости; корпус с повышенной защитой до IP65.

Honeywell DGM506 рекомендовано для интеграции в системы контроля давления газообразных топлив, где требуются компактность, коррозионная устойчивость и точное срабатывание при фиксированном дифференциале.
