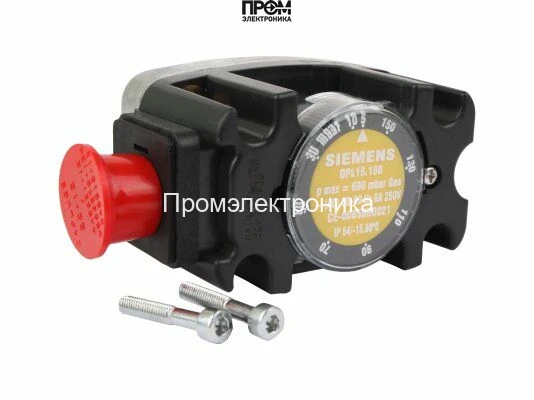

Реле давления Siemens QPL15.150

Реле давления Siemens QPL15.150 (арт. S55722-S109-A100) — точный датчик дифференциального давления

Реле давления Siemens QPL15.150 (S55722-S109-A100) предназначено для контроля дифференциального давления воздуха и газа в системах с максимальным рабочим давлением до 690 мбар. Устройство обеспечивает высокую точность регулировки и стабильное срабатывание за счёт малого дифференциала переключения — 1 мбар, что делает его оптимальным выбором для задач, где важна чувствительность и надежность.

Ключевые преимущества

• Диапазон регулировки дифференциального давления: 5–150 мбар.
• Дифференциал переключения: 1 мбар — высокая чувствительность срабатывания.
• Рабочее давление до 690 мбар — совместимость с широким спектром применений.
• Прочное исполнение: пластиковый корпус и алюминиевое основание для защиты от механических воздействий и коррозии.
• Степень защиты IP54 и уплотнительное кольцо для надежного монтажа и защиты от пыли и брызг.

Конструкция и эксплуатация

Реле Siemens QPL15.150 оснащено поворотной ручкой регулировки, расположенной под крышкой корпуса, что защищает механизм от случайных воздействий. Монтаж возможен в горизонтальном или вертикальном положении, что облегчает интеграцию в существующие установки. Устройство рассчитано на эксплуатацию в диапазоне температур от -20 до +60 °C; при этом следует избегать попадания воды и конденсата внутрь корпуса для сохранения точности и долговечности.

Принцип работы

Реле срабатывает при превышении или падении давления относительно установленной точки: при достижении заданного значения контакт переключается, обеспечивая автоматическое управление или сигнализацию в системе. Малый дифференциал переключения 1 мбар гарантирует оперативное реагирование на изменения давления и предотвращает длительное отклонение параметров системы.

Качество и проверки

Каждый прибор QPL15.150 проходит заводскую проверку на утечку и калибровку, что подтверждает соответствие заданным рабочим характеристикам и обеспечивает готовность к эксплуатации сразу после установки.

Технические характеристики

• Модель: Siemens QPL15.150
• Артикул: S55722-S109-A100
• Диапазон регулировки: 5–150 мбар
• Дифференциал переключения: 1 мбар
• Максимальное рабочее давление: до 690 мбар
• Температурный диапазон: -20…+60 °C
• Материалы: корпус — пластик, основание — алюминий
• Степень защиты: IP54, уплотнительное кольцо для подключения
• Монтаж: горизонтально или вертикально
